Введение: Почему так важен выбор правильного соединителя и метода крепления
Что такое соединитель выхлопной трубы?
Распространенные типы соединителей выхлопной трубы
Соединитель втулки
Стыковое соединение / ленточный зажим
Разъем редуктора
Фланцевый/прокладочный соединитель
Шаровой / гнездовой разъем
Соединитель X-Pipe/Y-Pipe
Плетеная гибкая труба
Выхлопные сильня
В выхлопных системах выбор правильного соединителя важен для обеспечения устойчивости труб, снижения вибрации и шума. Но одного разъема недостаточно; то, как вы его закрепите, также очень важно. Некоторые соединители имеют встроенное крепление, которое легко установить, а другие нет, поэтому вам необходимо выбрать правильный метод крепления в зависимости от диаметра трубы, материала и использования, например, хомуты или сварка. Неправильное крепление может привести к ослаблению труб, утечке или шуму, а также затруднить обслуживание. YDCT , как ведущий китайский производитель соединителей для выхлопных систем, производит гибкие трубы, хомуты и металлические сильфоны для выхлопных систем с 1992 года. Имея стабильное внутреннее производство и богатый опыт экспорта, мы предлагаем различные типы, размеры и материалы соединителей, а также предоставляем рекомендации по выбору правильного метода крепления, чтобы ваша выхлопная система оставалась стабильной и безотказной.
Что такое соединитель выхлопной трубы?
Проще говоря, соединитель выхлопной трубы — это деталь, используемая для соединения двух или более секций выхлопной трубы. Его основная функция — не только обеспечить плавный поток выхлопных газов, но и зафиксировать трубы, снизить вибрацию, остановить утечку и шум. В повседневных легковых, грузовых автомобилях и некоторых выхлопных системах промышленного оборудования выбор правильного соединителя может обеспечить хорошую герметизацию труб, уменьшить проблемы в системе и упростить обслуживание. Конструкция и материал соединителя напрямую влияют на долговечность, герметичность и надежность. Таким образом, понимание типов и функций разъемов является ключом к выбору подходящей детали для вашей системы.
Какой тип соединителя выхлопной трубы вы можете использовать?
Существует множество типов вытяжных патрубков. Каждый тип имеет свои особенности и варианты использования. Их знание поможет вам быстрее сделать выбор при ремонте, модификации или оптовом заказе.

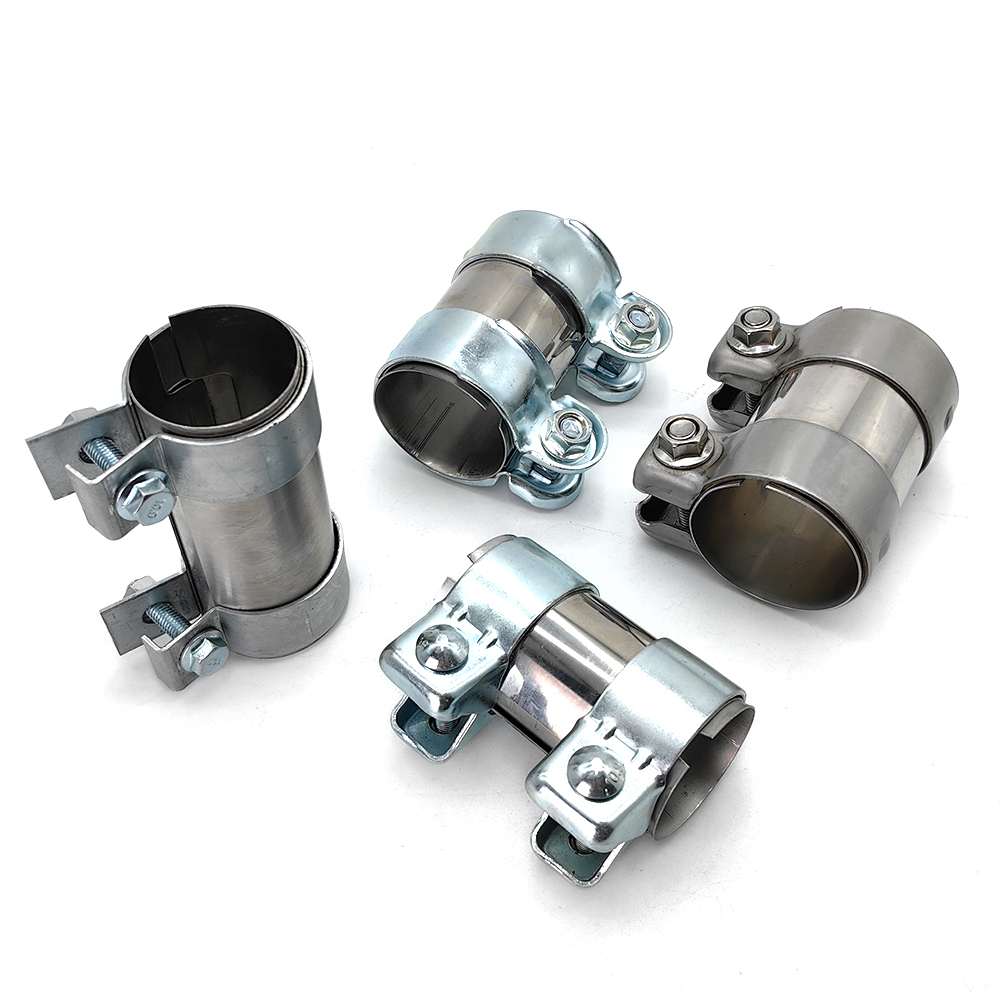

Соединитель втулки
Муфтовый соединитель соединяет трубы одинакового диаметра. Установить просто: вставьте трубу в муфту и зафиксируйте хомутом. Цена низкая, подходит для обычного ремонта или замены. Преимущество – простота установки. Но в системах с высоким расходом или вибрацией требуется правильное крепление, иначе он может протечь или ослабнуть. Муфта-соединитель распространена в ремонте, а также может использоваться для временной замены.
Стыковое соединение / ленточный зажим
Этот разъем представляет собой сквозное соединение, а не перекрытие. Обычно фиксируется с помощью зажима или ленты, прочное соединение, но требуется установка инструмента. Он легко снимается, прочный, подходит для модификации или высокопрочного использования. Для своими руками может быть и жестче, чем гильза, но надежнее.

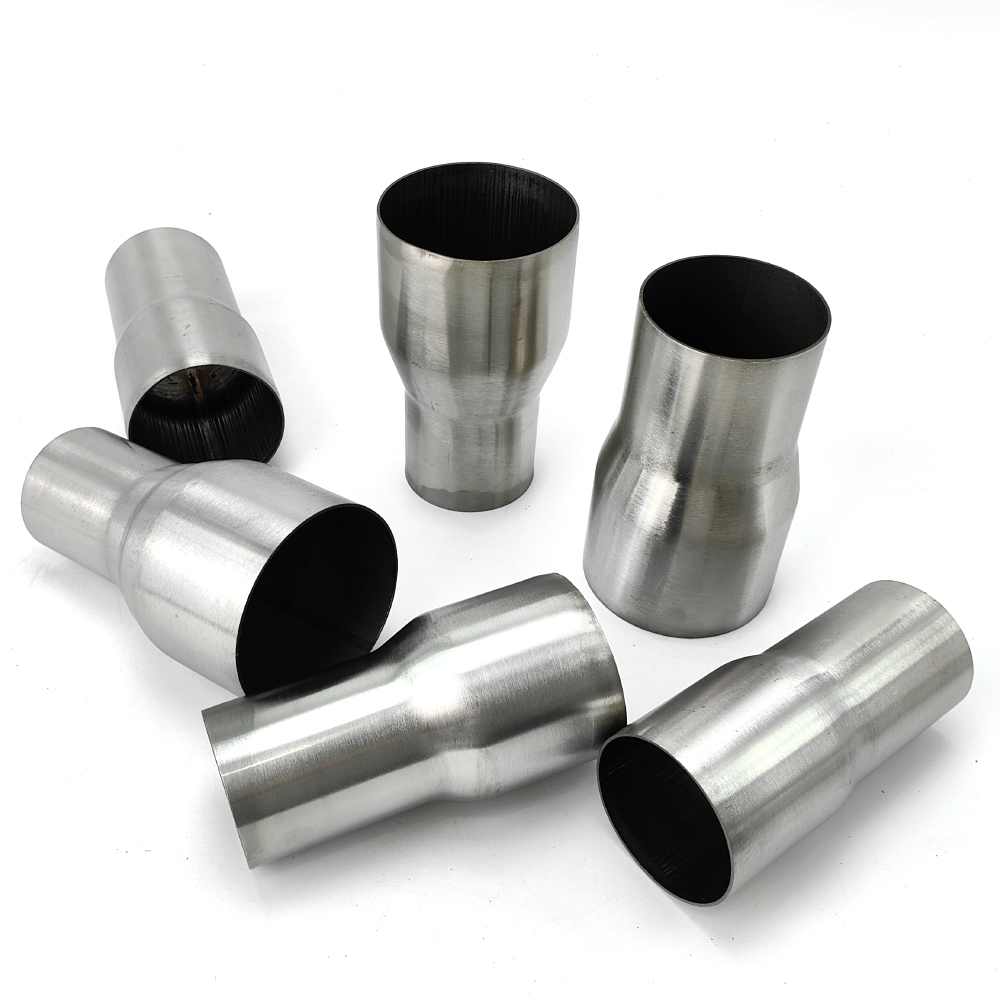

Разъем редуктора
Соединитель-редуктор соединяет трубы разного диаметра. Например, основная труба 3 дюйма, ответвление 2 дюйма, используйте правильный переходник/расширитель. Обеспечивает герметичное соединение и отсутствие утечек, в том числе при высоком расходе. Установите аналогично втулке, проверьте соответствие размеров, зафиксируйте хомутом или приварите.

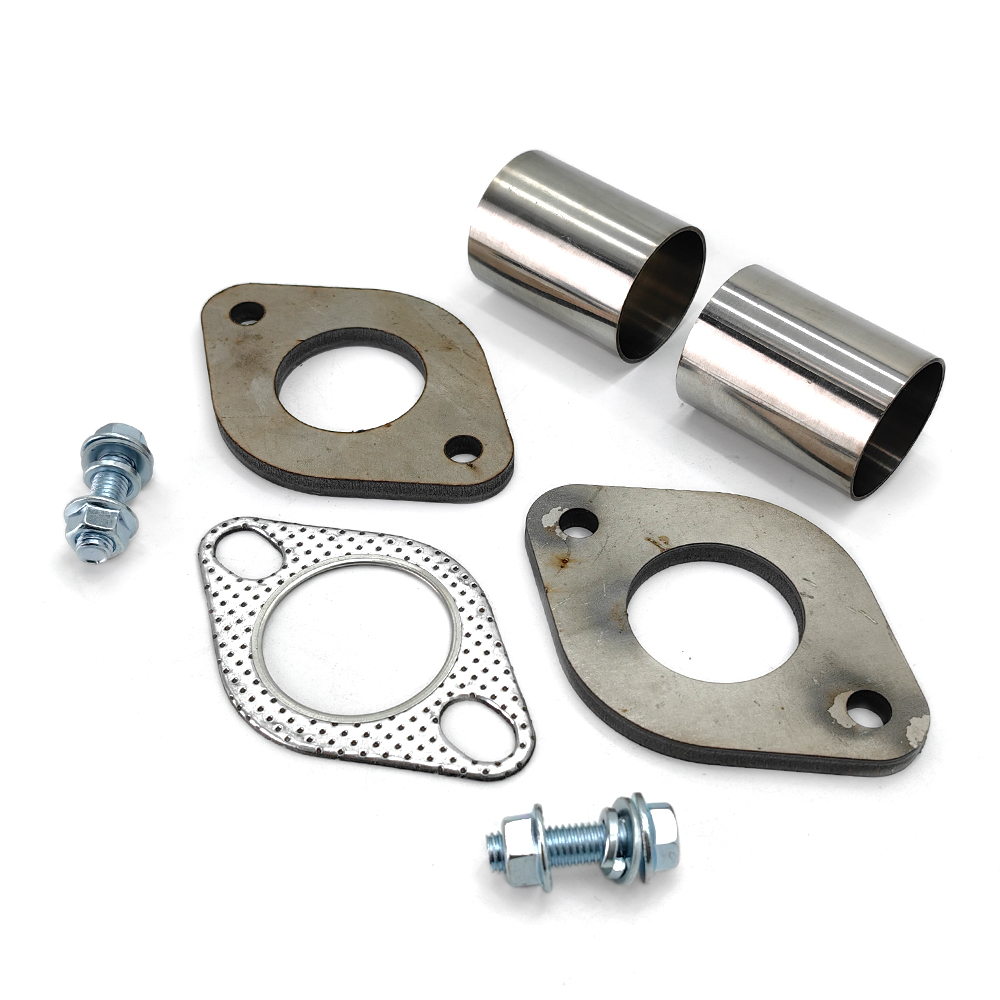

Фланцевый/прокладочный соединитель
Фланцевый/прокладочный соединитель используется там, где требуется высокая герметизация или частое снятие. Крепится болтами и прокладкой, устойчив к высоким температурам, легко проверяется или заменяется позже. При установке фланец должен быть выровнен, прокладка цела, болты затягиваются постепенно. Используется после двигателя, в выпускном коллекторе или в местах, требующих частого технического обслуживания.
Шаровой / гнездовой разъем
Шаровой/гнездовой соединитель позволяет трубе немного изгибаться, поглощать вибрацию, снижать напряжение. Обычно используется между двигателем и трубой или там, где необходимо точно отрегулировать угол трубы. Цена выше, но очень стабильна. При установке необходимо обеспечить полную посадку шара и зафиксировать его с помощью зажима или сварки.

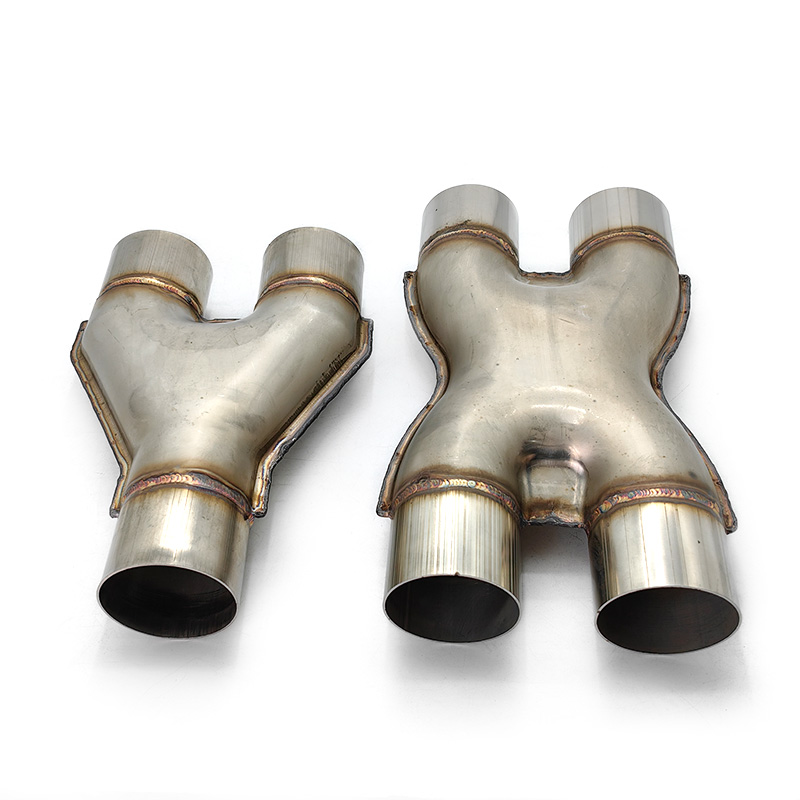

Соединитель X-Pipe/Y-Pipe
Соединитель X-Pipe/Y-Pipe, используемый для разделения или объединения потока выхлопных газов, что обычно встречается в высокопроизводительных системах. X-труба балансирует левый и правый поток, снижает противодавление. Y-образная труба объединяет несколько выпусков, повышает эффективность выхлопа. При установке необходим правильный угол трубы, плоское соединение, зафиксируйте хомутом или приварите.

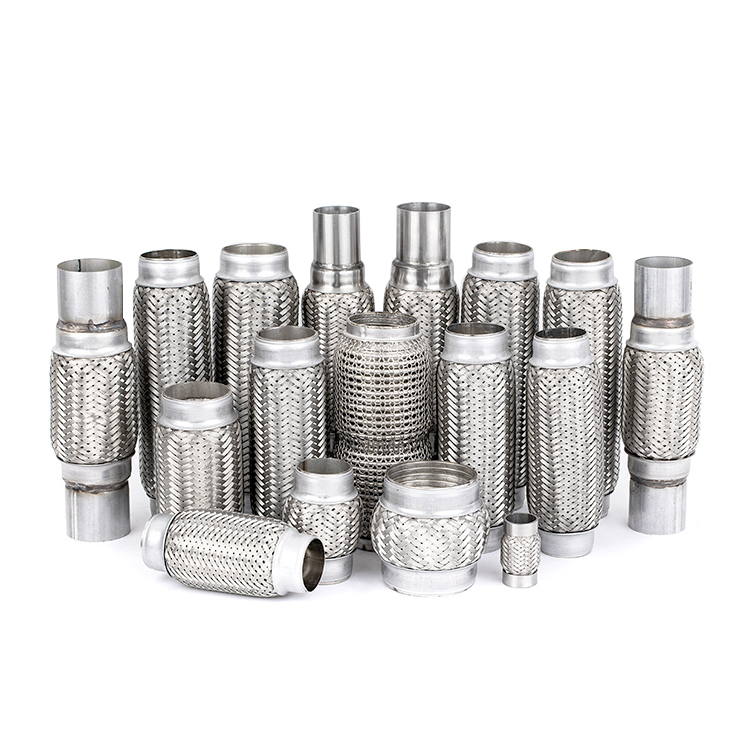

Плетеная гибкая труба
Плетеная гибкая труба обычно изготавливается из нержавеющей стали, прочной, устойчивой к высоким температурам и коррозии. Поглощает вибрацию системы, уменьшает резонанс, защищает трубу от небольших ударов. Используйте расположенный ниже по потоку двигатель или зону с высокой вибрацией. Установите соответствующие концы труб и закрепите их подходящим хомутом.
Выхлопные сильня
Выхлопные сильфоны в качестве гибкого соединителя поглощают напряжения от теплового расширения или вибрации, снижают нагрузку на систему, продлевают срок службы выхлопных систем. Обычно устанавливают среднюю трубу или зону изгиба, можно приварить или использовать зажим. Выбирайте в зависимости от диаметра трубы, материала, условий использования, обеспечьте хорошую герметизацию, устойчивость к высоким температурам и коррозии.
Как выбрать способ крепления разъемов без встроенного крепления
Для соединителей без встроенного крепления выберите подходящее крепление в зависимости от диаметра трубы, материала и вибрации системы. Наиболее распространены зажимы: U-образный зажим, ленточный зажим с прорезями, Т-образный зажим, усиленный зажим. Подберите тип и размер хомута к трубе и соединителю. При высокой температуре или сильном потоке сварка может быть более надежной. Ключевым моментом является обеспечение устойчивости трубы, плоскость стыка, хорошая герметизация и возможность осмотра в будущем.
| Тип главного зажима | Тип соединения | Преимущества | Недостатки | Операционные примечания | Зажим | Схема подключения | Установлено |

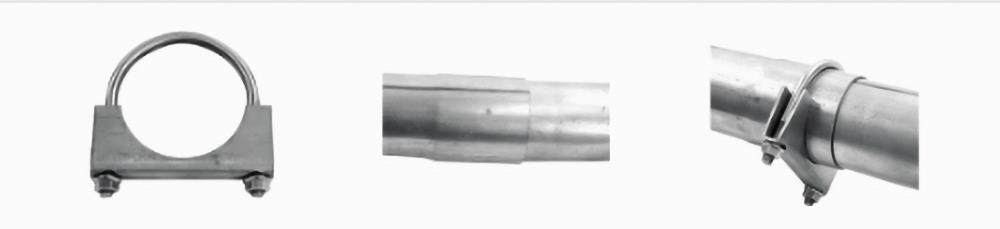

| Традиционный U-образный седельный зажим | Соединение со скользящей посадкой ID-OD | Высокая экономичность | Низкая ремонтопригодность | Герметизирует стык и предотвращает расслоение из-за деформации трубы; для полной герметизации на 360 градусов требуются два зажима. |  |

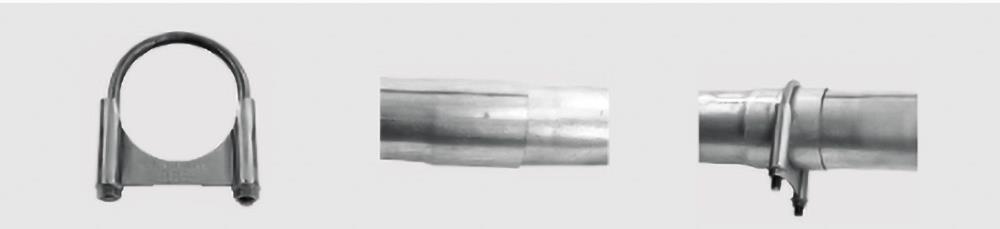

| Гильотинный U-образный зажим | Соединение со скользящей посадкой ID-OD | Экономичность, улучшенная целостность уплотнения | Низкая ремонтопригодность | Обеспечивает полное уплотнение на 360 градусов и предотвращает разъединение деталей в результате деформации трубки. |  |
| Проволочный кольцевой зажим | Соединение со скользящей посадкой ID-OD | Улучшенные характеристики уплотнения, долговечность | Низкая ремонтопригодность | Используется в местах с низким уровнем утечек, например, рядом с кислородными датчиками или каталитическими нейтрализаторами. |  |

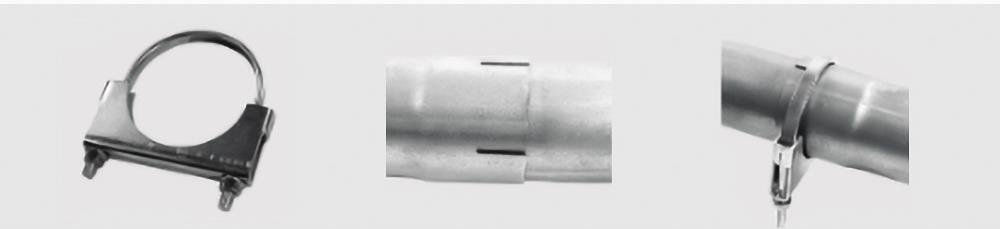

| Седловидный зажим с плоским ремнем | Компрессионная посадка ID-OD с прямыми компрессионными прорезями | Хорошее удобство обслуживания | Требуются специальные компоненты подключения | Обычно применяется в системах из хрома или нержавеющей стали, в которых есть пазы, например, в дымовых трубах. |  |

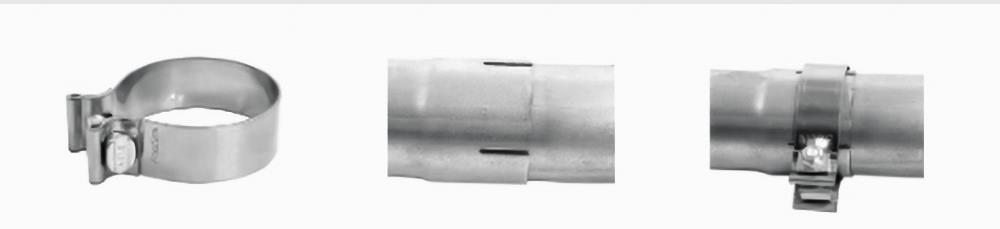

| Ленточный зажим (узкая полоса) | Соединительная посадка ID-OD с прямыми компрессионными прорезями или прорезями под углом 2°. | Хорошая ремонтопригодность, долговечность | Требуется специальное подключение, более высокая стоимость | Часто используется на соединениях из нержавеющей стали, где в будущем ожидается обслуживание или демонтаж. |  |

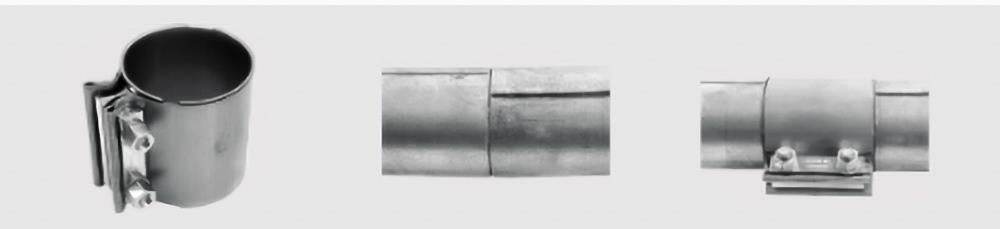

| Соединительный зажим | Стыковые соединения OD-OD | Прочность, улучшенное качество уплотнения | Повышенная стоимость | В основном используется для стыковых соединений из нержавеющей стали, где предполагается разборка для технического обслуживания. |  |

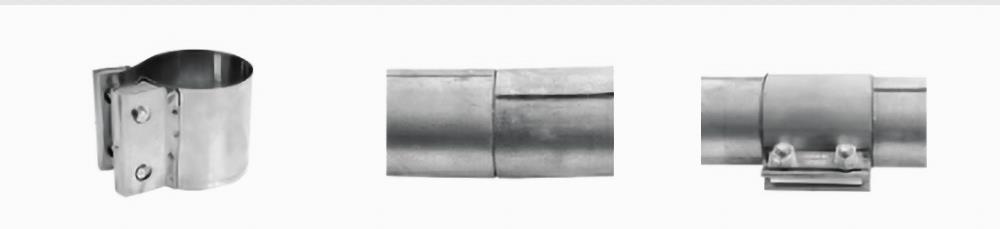

| Зажим для стыкового соединения | Стыковые соединения OD-OD | Хорошее удобство обслуживания | Подвержен утечкам, повышенная стоимость | Обычно используется в коммерческих автомобилях или при соединении гибкой трубы со стандартной жесткой трубкой. |  |

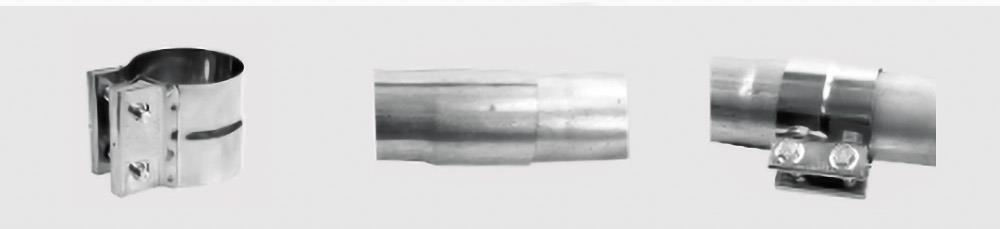

| Зажим для коленного сустава | скользящая посадка ID-OD (желательно с компрессионными прорезями)) | Хорошее удобство обслуживания | Подвержен утечкам, повышенная стоимость | Часто используется на коммерческих автомобилях при соединении стандартной трубы с гибкой трубкой. |  |
| V-Band Clamp | Фланцевое соединение фланцев | Повышенная надежность уплотнения, простота обслуживания, долговечность | Повышенная стоимость | Обычно встречается на водосточных трубах турбокомпрессора и аналогичных фланцевых выхлопных секциях. |  |
Как выбрать размер и материал соединителя
Точное измерение диаметра трубы – это первый шаг. Используйте штангенциркуль или стальную ленту, измерьте внутренний и внешний диаметр на плоском конце трубы, нет ржавчины или грязи. Обычно внутренний диаметр соединителя немного больше внешнего диаметра трубы на 1-2 мм. Слишком маленький разъем может вызвать неравномерное напряжение, утечку или шум; слишком большой разъем может потребовать дополнительного зажима или сварки.
Материалы: нержавеющая сталь (AISI 304, 409), устойчивая к коррозии, высоким температурам, пригодная для длительного использования и повышения производительности. Алюминированная сталь дешевле, подходит для обычного ремонта или системы с низким расходом. Толстостенный соединитель из нержавеющей стали увеличивает давление и долговечность. Сочетайте диаметр трубы, вибрацию, пространство для установки, чтобы выбрать размер соединителя, материал и метод крепления, чтобы обеспечить стабильность выхлопной системы, снизить шум и упростить обслуживание. Также помогите сохранить согласованность при пакетных закупках.
Общие вопросы (FAQ)
Вопрос: Для разных моделей автомобилей или особых потребностей, нужны ли мне разные разъемы?
Диаметр трубы и интерфейс могут отличаться в зависимости от модели, поэтому выберите подходящий тип и размер. Если вы не уверены, сначала измерьте трубу и соединитель, затем проверьте стандартные типы или свяжитесь с нами. Если вам нужны нестандартные соединители для определенного диаметра, угла или системы, мы можем предоставить индивидуальное решение и серийное производство.
Вопрос: Как после установки проверить надежность разъема и крепления?
Проверьте плоскость соединения труб, осторожно встряхните трубу, чтобы убедиться, что она не ослаблена. После горячего запуска обратите внимание на утечку или шум. При необходимости используйте высокотемпературный герметик, качественную прокладку или более прочный зажим, чтобы обеспечить стабильное и герметичное соединение.
Вопрос: Как быстро подобрать диаметр, размер и материал трубы при покупке партии?
Составьте внутреннюю таблицу диаметра трубы, размера соединителя, материала, типа и метода крепления. Затем при пакетной закупке напрямую сопоставьте, уменьшите необходимость корректировки и обслуживания, сохраните единообразие продукта в разных партиях.
Краткое содержание
При выборе соединителя выхлопной трубы учитывайте тип, диаметр, материал и сценарий использования. Рукав пригоден для нормального ремонта; Крепкий зажим для стыковой/суставной ленты, обеспечивающий высокую прочность; Редуктор/расширитель решает проблему различного диаметра трубы; фланец/прокладка подходят для частого обслуживания; шар/гнездо поглощают вибрацию; X/Y-труба балансирует поток выхлопных газов; гибкая плетеная труба поглощает вибрацию и противостоит коррозии; выхлопные сильфоны обеспечивают гибкое соединение. Точно измерьте, правильно выберите материал и размер, выберите правильное крепление, чтобы выхлопная система оставалась стабильной, безопасной и тихой. Стандартизация таблицы размеров/материалов и плана крепления также помогает закупать и обслуживать партии продукции, повышать эффективность и надежность.
