Почему так важен выбор правильного зажима
В системе трубопроводов хомуты (шланговые хомуты/ленточные хомуты/монтажные хомуты) могут показаться «мелкими деталями», но они часто служат последним миллиметром защиты системы уплотнения. Если хомут выбран неправильно, подвергается неравномерному усилию, изготовлен из материала, не устойчивого к коррозии, или плохо установлен, вы можете столкнуться с утечками, ослаблением, разрушением ползучести и другими проблемами. В условиях высокой температуры, высокого давления, вибрации или химически агрессивной среды этот риск становится особенно серьезным.
С точки зрения распределения напряжения идеальный зажим должен обеспечивать равномерную окружную сжимающую силу без явной концентрации напряжения (особенно на резьбе или участках крепления). Кроме того, при изменении температуры или при расширении и сжатии материала трубы хомуту необходим определенный «запас на растяжение», чтобы поддерживать стабильную силу зажима. Вот почему в автомобильных системах охлаждения, системах наддува, выхлопных системах, спринклерных системах или сантехнике разные варианты использования часто требуют разных типов зажимов.
Далее мы возьмем каждое ключевое слово варианта использования и объясним, какие типы зажимов подходят и на что следует обратить внимание.
Типичные применения

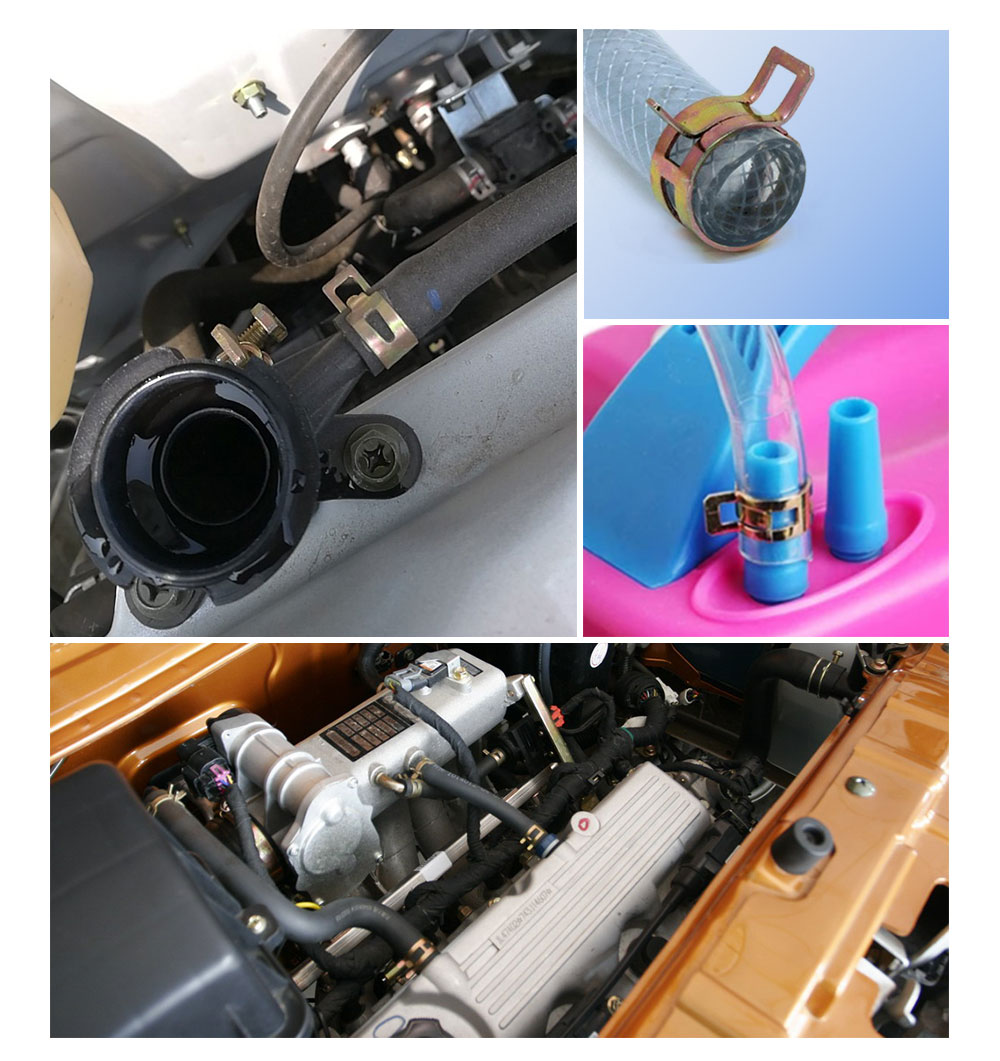

Хомуты для шлангов радиатора / Хомуты для шлангов морского класса
Эти хомуты используются в автомобильных контурах охлаждающей воды или судовых системах охлаждения, где они должны выдерживать циклические изменения температур, давление и агрессивные среды. Для выбора предпочтительны нержавеющие стали, такие как 304, 316 или 316L, из-за их коррозионной стойкости и усталостной прочности. Резьбовые (червячные) или пружинные зажимы используются для незначительной регулировки диаметра и теплового расширения. В системах с частыми термоциклическими изменениями или большими перепадами температур пружинные зажимы постоянного натяжения или двухпроволочные/двулистовые пружинные зажимы работают лучше, сохраняя усилие зажима при колебаниях температуры. Например, в зоне двигателя, где во время работы охлаждающие шланги колеблются от –40 °C до +110 °C, пружинный зажим помогает снизить риск релаксации.

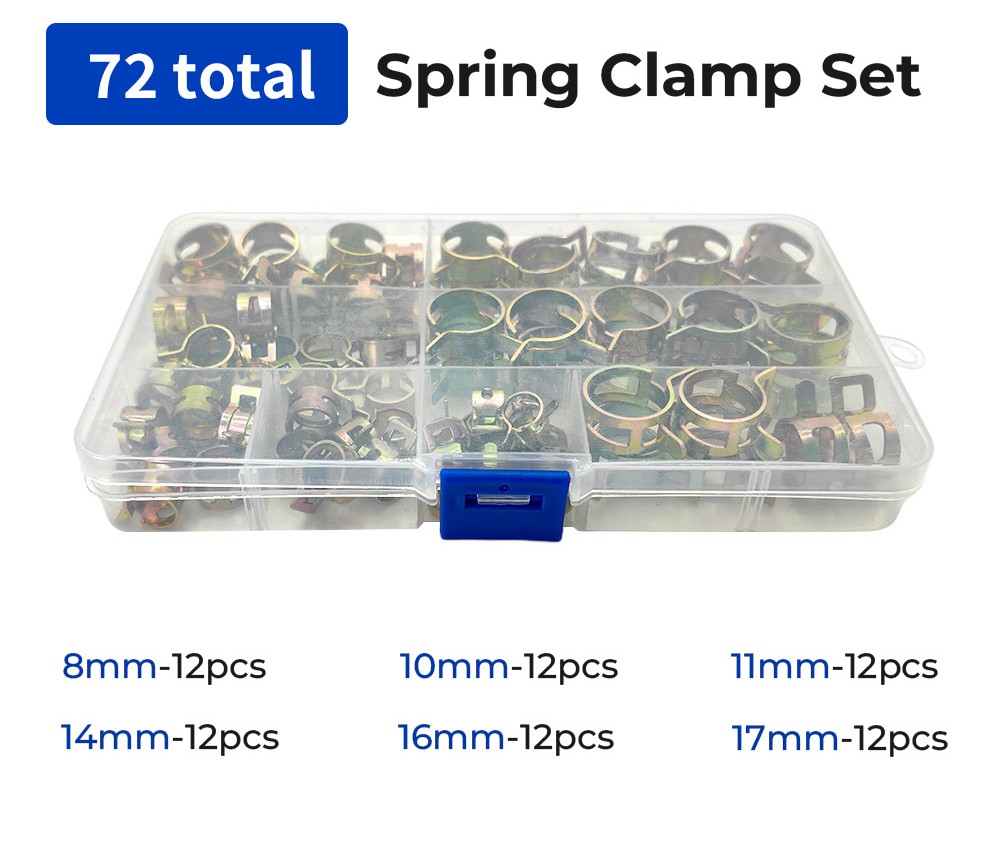

Наши наборы для зажима Spring охватывают наиболее распространенные размеры шлангов на рынке и подходят для использования в системах автомобильного и морского охлаждения, соединений турбокомпрессоров, выхлопных систем и сантехнических или спринклеров.

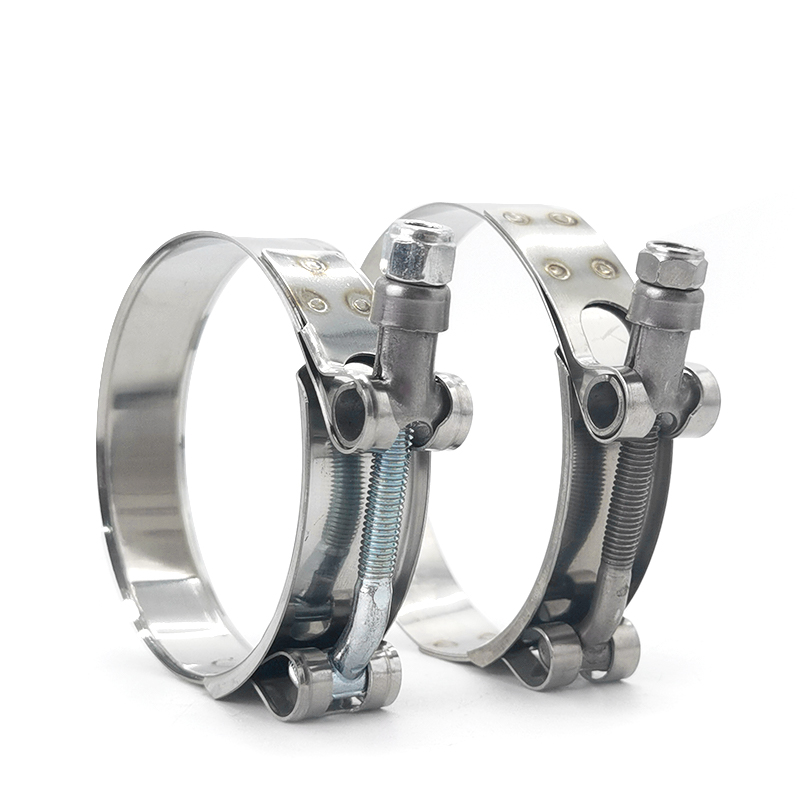

Турбо -зажимы / полосы зажимы для шлангов
в системах с турбонаддувом и усиливают подключения труб, зажимы должны выдерживать высокие внутренние давления и динамические нагрузки. Выбор должен склоняться к зажимам T-Bolt или с широкополосными зажимами для распределения силы и уменьшения локальной деформации. Конструкции с усиленными мостами или ребрами жесткости могут улучшить прочность против деформации. Широкая полоса (например, 12 мм или шире) увеличивает площадь контакта с уплотнением и снижает риск отступления на более мягких шлангах.
Хомуты глушителя / Хомуты для крепления глушителя
Используются в выхлопных системах для соединения выхлопных труб и глушителей. Поскольку температура выхлопных газов может достигать сотен градусов и более, рекомендуется использовать устойчивые к высокой температуре нержавеющие стали, такие как 309, 310 или 316. Усилие зажима не должно быть чрезмерным, чтобы не повредить корпус глушителя; Часто используются Кроме того, для этих целей особенно подходят зажимы с U-образными болтами . стыковые и нахлесточные хомуты , которые служат предпочтительным выбором для надежного соединения выхлопных труб большого диаметра, сохраняя при этом надежную работу в условиях высоких температур и вибрации.

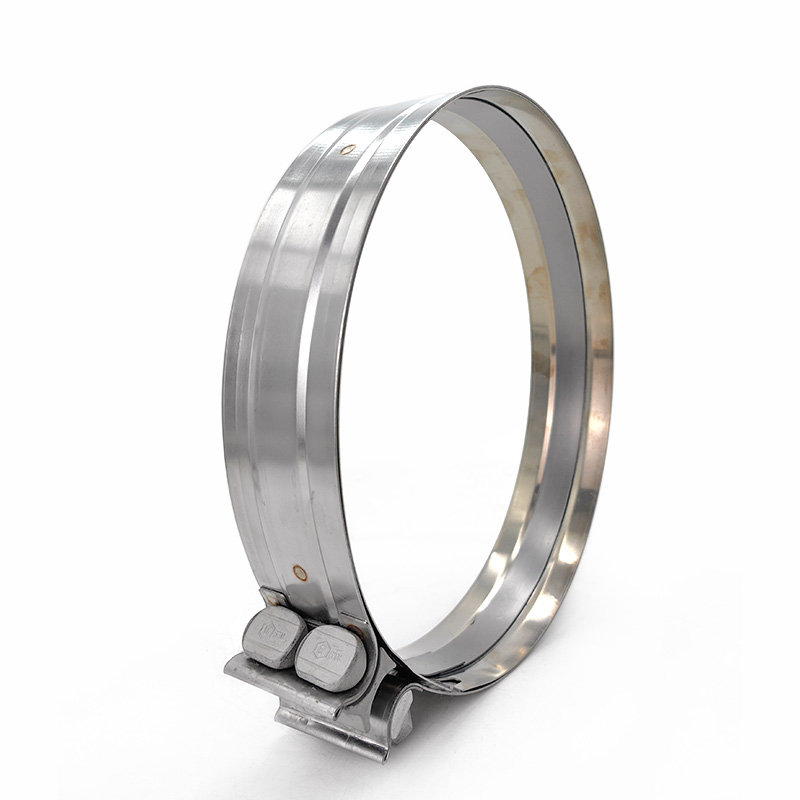

Зажимы DPF Зажимы
DPF (дизельный сажевый фильтр) соединяют блок DPF с выхлопным трубопроводом, подвергающимся воздействию очень высоких температур, агрессивных газов (например, соединений серы, кислот) и вибрации. Выбор требует устойчивости к высоким температурам и коррозии, а также точного контроля давления на уплотняющую поверхность, предварительного натяга болта и компенсации теплового расширения. В некоторых конструкциях используются зажимы с V-образной лентой, пружинные конструкции с фиксирующей лентой или симметричные конструкции прижимных пластин, чтобы обеспечить как легкую разборку, так и надежное уплотнение.

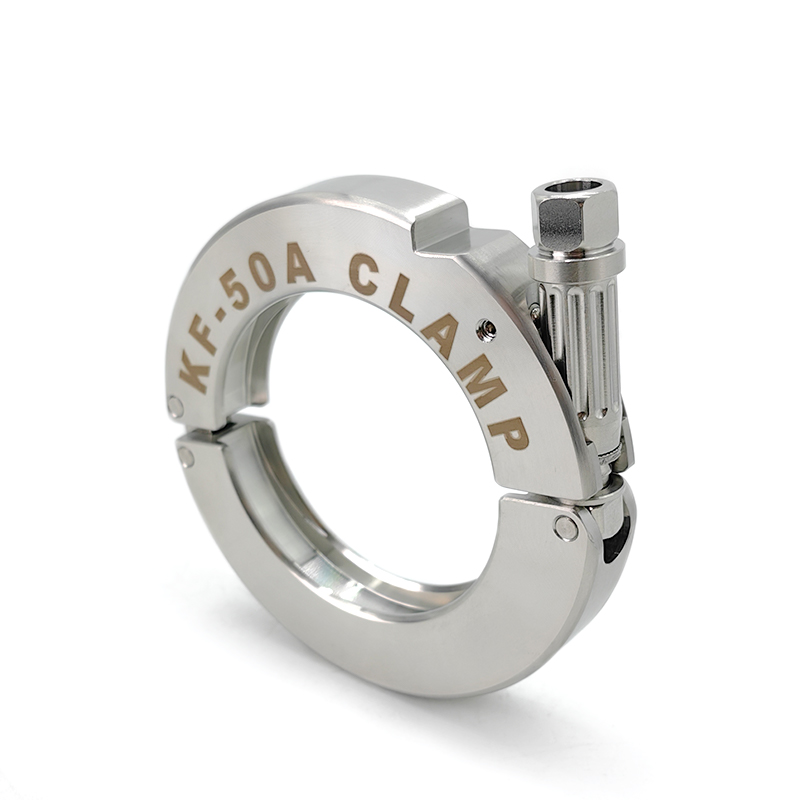

Зажимы KF
KF используются в вакуумных системах, вакуумных камерах и вакуумных трубах (например, вакуумные насосы, фланцевые соединения). Стандартный требует, чтобы зажим работал в координации с центрирующим кольцом для обеспечения вакуумного герметизации. Общие материалы - алюминиевый сплав или нержавеющая сталь; Структура зажима должна позволять регулируемой силе сжатия владеть полную контакт с уплотнительным кольцом. Если система также необходимо противостоять избыточному давлению или имеет строгие требования к скорости утечки, может потребоваться конструкция кольца избыточного давления.

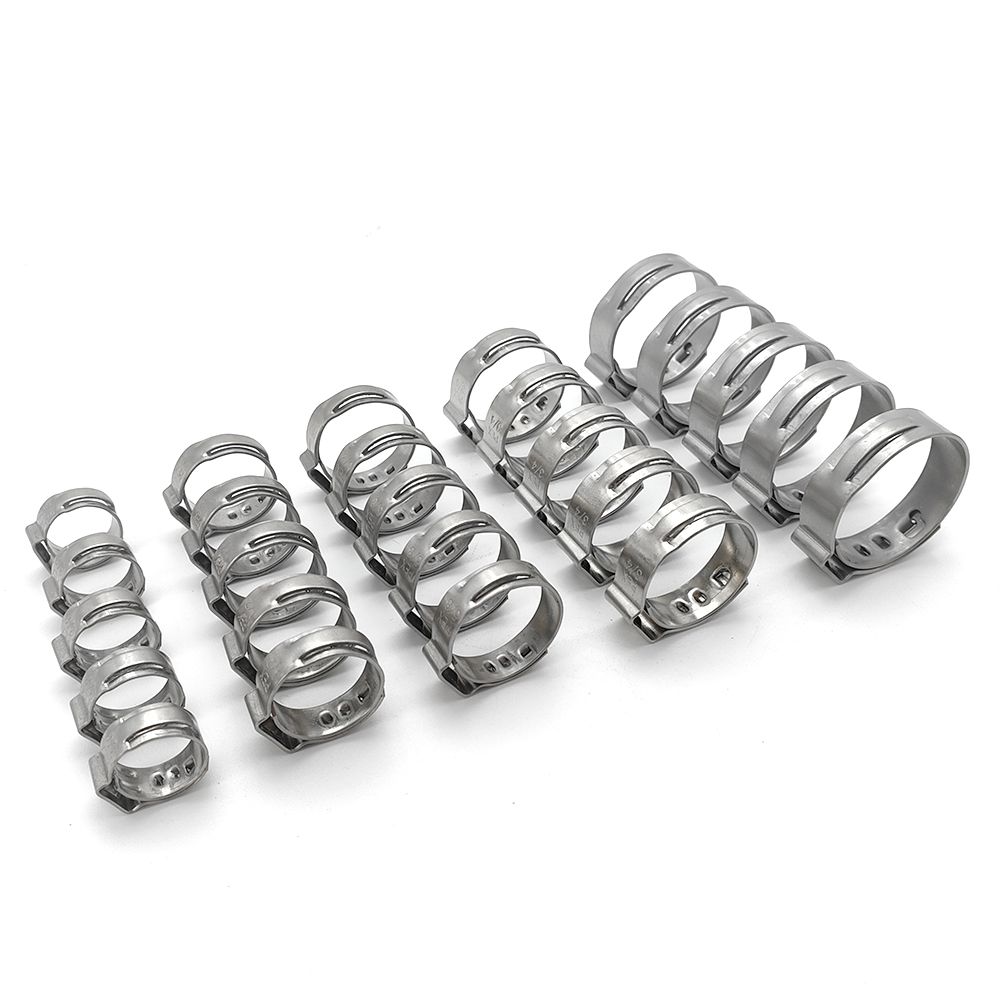

Зажимы Pex Cinch Clamp
Pex Cinch развернуты в системах сантехники, отопления или нижнего нагрева для обеспечения сшитых сшитых полиэтиленовых (PEX) труб. Они должны соответствовать стандартам (например, ASTM F1807 / F2159). Зажидок CINCH (Cump-Type) сжимается один раз с помощью специального инструмента для формирования постоянного блокировки. Материалы, как правило, представляют собой нержавеющую сталь с требованиями к коррозионной устойчивости, устойчивости к давлению воды и долгосрочной стабильности.

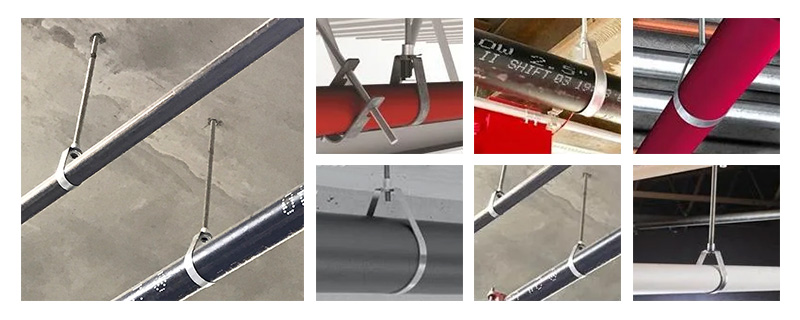

Спринклерная вешалка зажимает
эти зажимы подают огненные спринклерные системы и поддержку подвески трубопровода. Они требуют сильной грузоподъемности, прочной структуры и хорошей пожарной стойкости. Обычно используется нержавеющая сталь или оцинкованная сталь, часто с вибрационными демпфирующими подушками или антивибрационными аксессуарами. Ширина, толщина и точность обработки зажима вешалки необходимо для обеспечения безопасности в течение длительных периодов обслуживания.

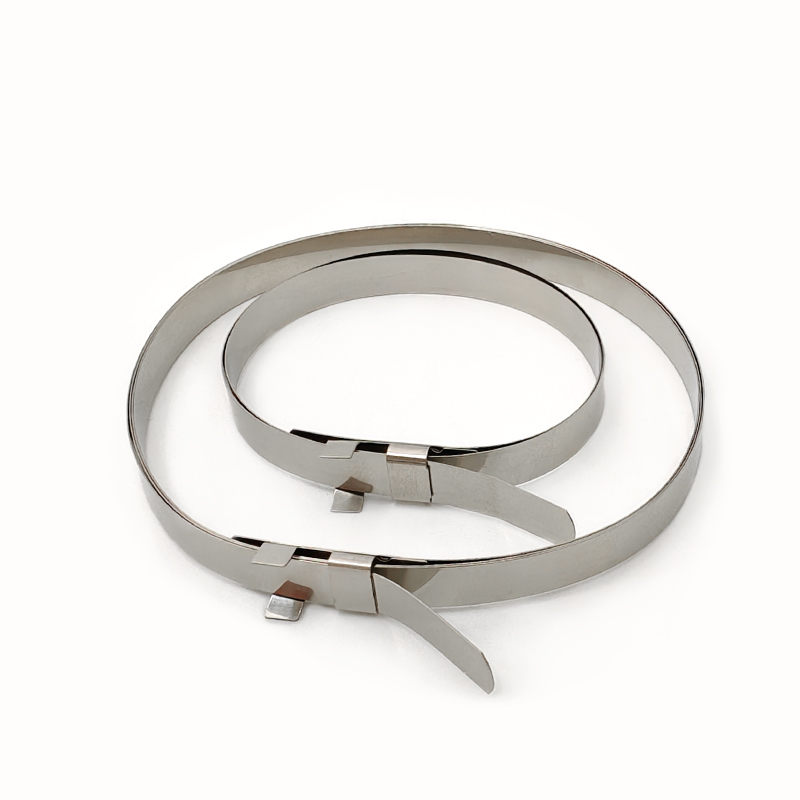

Заживание для сустава CV / зажимая CV,
используемая для устранения пыли (ботинок) CV -соединения транспортного средства, эти зажимы должны поддерживать герметизацию при высокой температуре, нефтяном воздействии и центробежных силах. Обыльными являются ушные зажимы в стиле oetiker (одноидные / двойные уши) или небольшие зажимы винтов. Важные соображения включают стойкость масла, высокотемпературные характеристики (температура отсека двигателя может достигать 120–150 ° C) и уплотнение пыли. Зажимы типа ушей, после обжига, обычно не подлежат воспитанию и должны обеспечить одноразовое качество формирования.
Зажим материал, прочность и соображения жизни
Оценки материалов
обычно используют такие материалы, как нержавеющая сталь (304, 316, 316L), пружинная сталь, алюминиевый сплав или сталь с цинком. В высоких условиях коррозии (морские среды, солевые спрея, выхлопные системы), 316 / 316L из нержавеющей или специально обработанной поверхностной версии.
Структурная геометрия и дизайн поперечного сечения.
Широкие ленточные структуры, двухлинейные ленты, усиленные перемычки, ребра и скошенные кромки значительно повышают устойчивость к деформации и однородность напряжений. Чем шире полоса, тем ниже напряжение на единицу площади при той же нагрузке, что помогает уменьшить вмятины.
Контроль крутящего момента/предварительного натяга
В автомобильных и инженерных системах использование динамометрического ключа или установка точного значения затяжки предотвращает повреждение шлангов или фланцев при чрезмерной затяжке. Для зажимов с резьбовым приводом необходимо рассчитать трение резьбы, жесткость ленты и деформацию зажимаемого объекта, чтобы определить требуемую предварительную нагрузку.
Эффекты усталости и термического цикла.
Повторяющиеся циклы теплового расширения и сжатия могут вызвать ползучесть, релаксацию или пластическую деформацию, особенно в условиях высоких температур или широких температурных колебаний. В таких случаях пружинные зажимы или конструкции с компенсационными функциями (фиксирующие защелки, двойные пружины, волнообразные конструкции) помогают поддерживать стабильную силу зажима с течением времени.
Коррозионная стойкость и ускоренные испытания на срок службы

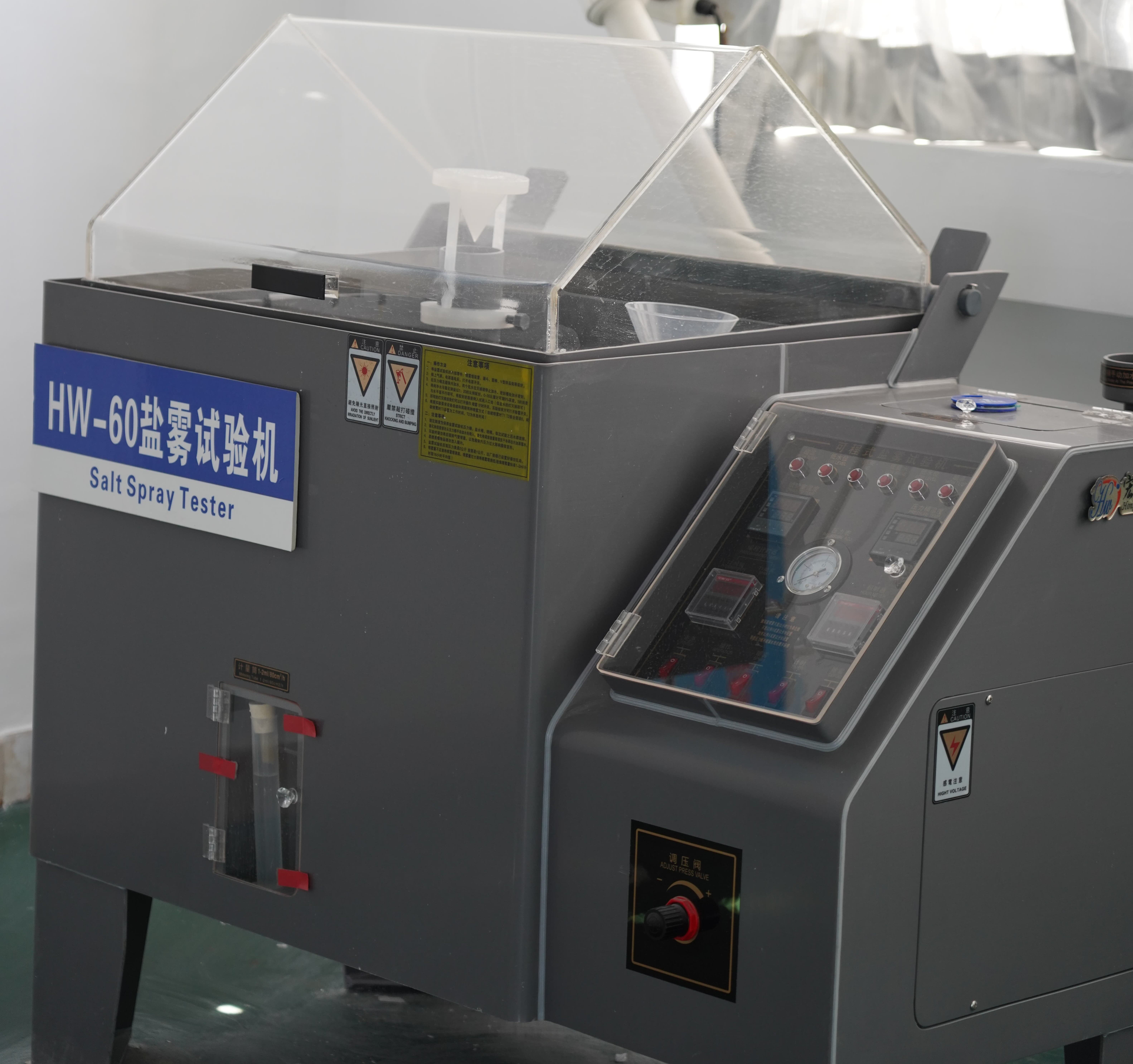

При массовом заводском производстве образцы зажимов должны подвергаться испытаниям в солевом тумане (например, 500 часов, 1000 часов, 2000 часов и т. д.) для проверки коррозионной стойкости. Старение при высоких температурах, испытания на долговечность при вибрации и испытания на релаксацию напряжений жизненно важны для обеспечения долгосрочной уверенности клиентов. Мы можем предоставить клиентам соответствующие отчеты об испытаниях, чтобы гарантировать качество нашей продукции.
Советы по установке и распространенные проблемы сбоями
Положение и очистка установки : зажим должен избегать размещения слишком близко к локтям, суставам или стенам, и должен оставить достаточно места для ключа или водителя.
Симметричное размещение / множественные зажимы : для более длинных шлангов или линий высокого давления целесообразно применять зажимы на обоих концах или смещать два зажима, чтобы избежать неравномерного герметичного давления.
Избегайте острых краев / заусенцев : края зажима должны быть смягчены или де-буррированы, чтобы избежать разрезания в шланг.
Ошибки крутящего момента / перегрузки / не просмотр : слишком свободно ведет к утечкам или ослаблению; Слишком жесткие вызывает деформацию шланга, концентрацию напряжения или раннюю неудачу.
Вибрация ослабление / расслабление : в вибрационных средах могут ослабить резьбовые соединения. Используйте шайбу, двойные гайки или конструкции для самозаполнения, чтобы снизить риск.
Несоответствие теплового расширения материала : если коэффициенты расширения труб и зажима сильно различаются, изменения температуры приведут к перепадам натяжения. Рассмотрим упругие конструкции или разрешают компенсацию деформации.
Часто задаваемые вопросы
Вопрос: Можно ли использовать зажимы повторно?
О: Это зависит от типа зажима. Резьбовые (червячные) хомуты обычно многоразовые (при условии, что резьба и лента не повреждены), но ушные хомуты (Oetiker / одноушковые / двухушковые) обычно необратимы после обжатия. Вы должны судить, исходя из конкретного типа.
Вопрос: Как определить, достаточен ли зажим зажима?
О: Вы можете использовать жидкости для обнаружения утечек (например, краситель/течеискатель), испытания под давлением, вибрационные испытания и т. д. Точнее, на этапе проектирования вы оцениваете давление, модуль упругости ленты, коэффициенты трения и т. д. и рассчитываете необходимую начальную предварительную нагрузку и запас прочности.
В: У меня есть шланг диаметром 50 мм под давлением 1 МПа; Какой зажим мне выбрать?
A: 1 МПа (≈10 бар) относительно высок для шлангов. Рекомендуется тяжелый зажим T-Bolt или расширенный полосовый зажим, и симметричная установка является благоразумной для стабильности. Если система также включает в себя тепловые циклы, вибрацию или коррозионную среду, выберите материал более высокого уровня (например, из нержавеющей стали) и добавьте маржу безопасности.
В: Как обрабатывать ослабление из -за термического расширения / сокращения?
A: Используйте пружинные зажимы или конструкции постоянного натяжения или включите компенсационную структуру/разрешение на скольжение в дизайн. Или во время начальной установки примените дополнительную предварительную нагрузку для смещения ожидаемой релаксации.
Вопрос: Все ли хомуты подходят для морской среды или условий солевого тумана?
О: Нет. Для морских условий/солевых туманов необходимо использовать материалы с высокой коррозионной стойкостью (нержавеющая сталь 316/316L, никелевые сплавы или версии с обработанной поверхностью) и пройти строгие испытания на коррозию. Обычный 304-й или оцинкованный зажим имеет тенденцию к коррозии при длительном воздействии солевого тумана.
Вывод: выбирайте мудро, повышайте надежность
При проектировании и выборе хомутов не следует останавливаться на фразах «У меня есть эта труба» или «Мне нужно такое использование». Вы должны копнуть глубже и учитывать:
Факторы окружающей среды : диапазон температур, вибрация, химикаты, коррозия.
Уровни давления : статическое давление, пульсирующие пики, колебания давления.
Совместимость материалов : коэффициенты теплового расширения шланга/трубы по сравнению с хомутом, распределение напряжений при контакте.
Требования к сроку службы/надежности : долговечность, вибрационная усталость, релаксация напряжений.
Удобство установки и обслуживания : простота разборки, возможность повторного использования, запасная емкость.
Мы предоставляем поддержку в техническом выборе, проверке материалов и индивидуальных решениях, включая логотипы OEM, упаковку, маркировку и варианты размеров, чтобы вы могли с уверенностью выбрать правильный зажим. Объединив наш опыт и стандарты качества, мы помогаем обеспечить долгосрочную производительность, долговечность и надежную работу в ваших приложениях.
