Промышленные выхлопные системы играют решающую роль в обеспечении безопасности и эффективности в различных отраслях промышленности. Но задумывались ли вы о важности металлических сильфонов в этих системах?
В этой статье мы рассмотрим основные преимущества сильфонов промышленной выхлопной системы. Вы узнаете, как они повышают производительность, долговечность и безопасность в сложных условиях.
Что такое металлические крепления?
Определение и функция
Металлические сильфоны представляют собой гибкие конструкции, напоминающие гармошку, изготовленные из различных металлов и предназначенные для поглощения движений и компенсации теплового расширения. Они являются важными компонентами промышленных выхлопных систем, выполняя множество функций. Их конструкция обычно включает тонкостенные трубки, которые могут расширяться и сжиматься без потери структурной целостности.
В промышленной выхлопной системе металлические сильфоны играют жизненно важную роль в управлении термическими и механическими нагрузками, возникающими во время работы. По мере нагревания выхлопные газы расширяются, и сильфон позволяет это движение. Такая гибкость помогает поддерживать целостность системы, снижая риск утечек и сбоев.
Типы металлических сильфонов
Когда дело доходит до промышленного применения, обычно используются несколько типов металлических сильфонов. Вот несколько ключевых категорий:
● Компенсаторы: эти сильфоны предназначены для поглощения теплового расширения и сжатия в трубопроводных системах. Они помогают предотвратить повреждения, вызванные колебаниями температуры.
● Гибкие соединители: эти сильфоны, используемые для соединения различных секций выхлопных систем, компенсируют перекосы и вибрации, обеспечивая плавную работу.
● Специальные сильфоны: эти сильфоны, адаптированные к конкретным условиям применения, могут быть рассчитаны на уникальные требования к давлению или температуре.
Сравнение материалов
Материалы, используемые для изготовления металлических сильфонов, существенно влияют на их характеристики. Ниже приведено сравнение часто используемых материалов:
Материал | Характеристики | Приложения |
Нержавеющая сталь | Высокая коррозионная стойкость, долговечность | Общепромышленное использование |
Сплавы | Повышенная прочность при высоких температурах | Аэрокосмическая промышленность и высокопроизводительные приложения |
Углеродистая сталь | Экономичен, но менее долговечен | Среда с низким уровнем стресса |
Каждый материал имеет свои преимущества, поэтому важно выбрать правильный вариант с учетом конкретных потребностей выхлопной системы. Например, нержавеющую сталь часто предпочитают из-за ее устойчивости к коррозии, а сплавы можно выбирать для применения при высоких температурах.
Металлические сильфоны не просто функциональны; они имеют решающее значение для обеспечения долговечности и эффективности промышленных выхлопных систем. Их способность адаптироваться к различным условиям делает их бесценными во многих отраслях промышленности, от химической переработки до производства электроэнергии.
Ключевые преимущества металлических сильфонов в промышленных выхлопных системах
1. Поглощение теплового расширения.
Тепловое расширение происходит при нагревании выхлопных газов, что приводит к значительной нагрузке на выхлопные системы. Металлический сильфон спроектирован таким образом, чтобы эффективно поглощать это тепловое смещение. Они сгибаются и растягиваются, приспосабливаясь к движению, сохраняя при этом целостность системы.
Пример практического примера: на химическом заводе металлические сильфоны успешно справились с тепловым расширением в высокотемпературной выхлопной системе. Такое внедрение привело к снижению затрат на техническое обслуживание и минимизации простоев.
Ключевая идея: металлические сильфоны прошли строгие испытания и выдержали более 100 000 циклов, продемонстрировав свою надежность в сценариях долгосрочных термоциклов.
2. Коррозионная стойкость
Промышленные выхлопные системы часто сталкиваются с агрессивными газами, которые со временем могут привести к серьезным повреждениям. Использование таких материалов, как нержавеющая сталь и специальные сплавы, значительно увеличивает срок службы металлических сильфонов.
Сравнение материалов:
Материал | Коррозионная стойкость | Температурная стойкость | Общее использование |
Нержавеющая сталь 304 | Хороший | До 870°С | Общепромышленное применение |
Нержавеющая сталь 316 | Отличный | До 925°С | Морская и химическая среда |
Углеродистая сталь | Бедный | Ограничен | Приложения с низким уровнем стресса |
Дополнительная информация: Определенные марки, такие как 304 и 316, особенно известны своей коррозионной стойкостью, что делает их идеальными для сложных условий эксплуатации.
3. Гашение вибрации
Вибрация может создать серьезные проблемы для промышленных выхлопных систем, приводя к износу оборудования. Металлические сильфоны превосходно снижают передачу вибрации, что помогает поддерживать стабильность всей системы.
● Влияние на оборудование. Поглощая вибрацию, металлические сильфоны могут снизить скорость передачи на 30–50 %.
● Преимущества: такое снижение способствует более тихой работе и сводит к минимуму риск механических неисправностей, обеспечивая более плавную работу.
4. Отличные характеристики уплотнения.
Предотвращение утечек имеет решающее значение в промышленных выхлопных системах для поддержания эффективности и соблюдения экологических норм. Металлические сильфоны обеспечивают превосходную герметизацию, гарантируя, что газы останутся внутри системы.
Стандарты соответствия: они помогают соответствовать строгим нормам, таким как TA LUFT и ISO 15848.
Технологии производства: методы сварки, используемые при производстве металлических сильфонов, повышают их герметичность, обеспечивая прочные соединения, которые минимизируют утечку даже в экстремальных условиях.
5. Кастомизация и универсальность
Кастомизация имеет жизненно важное значение в промышленных приложениях, где необходимо учитывать конкретные эксплуатационные потребности. Металлические сильфоны могут быть адаптированы для различных конфигураций, отвечающих уникальным требованиям, например, для выхлопных труб большого диаметра или для применения в условиях высоких температур.
Варианты настройки:
● Индивидуальные конструкции: адаптированы к конкретным системам, что обеспечивает гибкость установки.
● Применение: идеально подходит для различных отраслей промышленности, включая производство электроэнергии и нефтехимическую переработку.

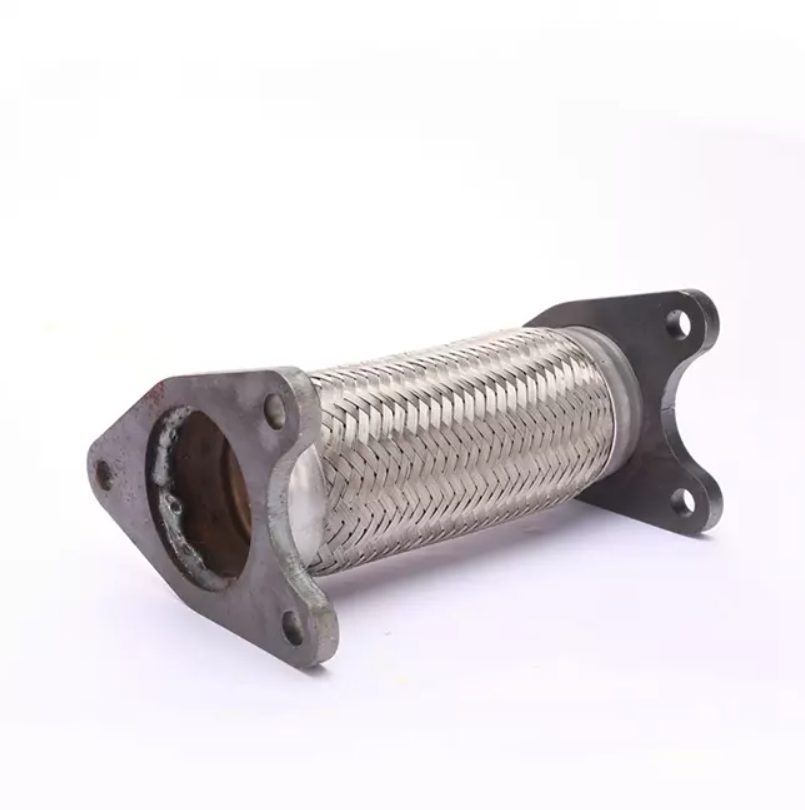

Визуальное представление: Ниже приведена иллюстрация того, как изготовленные по индивидуальному заказу металлические сильфоны могут соответствовать различным конфигурациям выхлопных газов:
Металлические сильфоны – это не просто функциональные компоненты; они необходимы для повышения производительности и надежности промышленных выхлопных систем в различных областях применения.
Выбор подходящего металлического сильфона для вашего применения
Выбор подходящего металлического сильфона для вашей промышленной выхлопной системы имеет решающее значение для обеспечения оптимальной производительности и долговечности. Для принятия обоснованного решения необходимо учитывать несколько ключевых факторов.
Ключевые соображения
Температурная диапазон
Одним из первых аспектов, которые необходимо оценить, является температурный диапазон вашего применения. Различные материалы имеют разную температурную устойчивость, что может существенно повлиять на их характеристики. Например, сильфоны из нержавеющей стали обычно выдерживают более высокие температуры по сравнению со стандартной углеродистой сталью.
Руководство по температуре материала:
Материал | Максимальная рабочая температура | Общие приложения |
Нержавеющая сталь 304 | До 870°С | Общепромышленное применение |
Нержавеющая сталь 316 | До 925°С | Химическая обработка, морское использование |
Инконель | До 1100°C | Высокотемпературная среда |
При выборе материала учитывайте максимальные ожидаемые температуры в вашей выхлопной системе, чтобы обеспечить надежность.
Номинальное давление
Не менее важно понимать требования к давлению вашей выхлопной системы. Металлические сильфоны рассчитаны на определенные уровни давления, и превышение этих значений может привести к выходу из строя.
Рекомендации по номинальному давлению:
● Низкое давление: для стандартных применений могут потребоваться более низкие номиналы.
● Высокое давление: Системы, обрабатывающие выхлопные газы двигателей с турбонаддувом, требуют более высоких характеристик.
Очень важно, чтобы номинальное давление сильфона соответствовало эксплуатационным требованиям вашей системы.
Водоизмещение
Еще одним критическим фактором является производительность сильфона. Это относится к способности сильфона компенсировать ожидаемое тепловое движение. Если сильфоны неправильно подобраны в соответствии с ожидаемым тепловым расширением, это может привести к перегрузке системы и потенциальному выходу из строя.
Соответствие смещения:
● Расчет ожидаемого движения: оценка теплового расширения на основе свойств материала и изменений температуры.
● Выберите подходящие сильфоны: выберите сильфоны, рассчитанные на расчетное смещение, чтобы гарантировать, что они смогут выдержать движение без повреждений.
Характеристики СМИ
Оценка химического состава выхлопных газов имеет решающее значение для выбора подходящего металлического сильфона. Различные материалы по-разному реагируют на различные химические вещества, поэтому крайне важно выбрать материал сильфона, способный противостоять конкретной среде в вашей системе.
Таблица химической совместимости:
Материал | Кислотостойкость | Базовое сопротивление | Общие приложения |
Нержавеющая сталь 304 | Умеренный | Бедный | Общепромышленное применение |
Нержавеющая сталь 316 | Отличный | Хороший | Химическая обработка |
Инконель | Отличный | Отличный | Высокотемпературные, агрессивные среды |
Выбирая материал, который может противостоять химическим веществам, присутствующим в выхлопных газах, вы увеличиваете долговечность и надежность вашей системы.
Распространенные заблуждения
Когда дело доходит до металлических сильфонов, некоторые заблуждения могут привести к принятию неправильных решений.
● Мифы о долговечности. Некоторые считают, что металлические сильфоны менее долговечны, чем другие решения. На самом деле, при правильном выборе и установке они могут обеспечить исключительную долговечность и надежность.
● Необходимость технического обслуживания. Еще один миф заключается в том, что металлические сильфоны требуют тщательного обслуживания. Фактически, они спроектированы так, чтобы не требовать особого ухода, особенно если они изготовлены из высококачественных материалов.
● Универсальность использования. Многие полагают, что металлические сильфоны подходят только для определенных применений. Однако их можно эффективно использовать в различных условиях: от автомобильных выхлопных систем до химических перерабатывающих заводов.
Уточнение использования: важно понимать, когда использовать металлические сильфоны, а когда использовать альтернативные решения, такие как резина или компенсаторы. Металлические сильфоны особенно полезны при высоких температурах и давлениях, где резина может быстро разрушаться.
Разобравшись с этими заблуждениями и сосредоточив внимание на изложенных ключевых моментах, вы сможете сделать осознанный выбор для нужд своей промышленной выхлопной системы.
Промышленное применение металлических сильфонов
Металлические сильфоны играют ключевую роль в различных отраслях промышленности, обеспечивая необходимые решения для борьбы с тепловым расширением, вибрацией и коррозией. Вот более пристальный взгляд на то, как они используются в различных секторах.
Химическая промышленность
В химической промышленности металлические сильфоны незаменимы на перерабатывающих предприятиях, где преобладают суровые условия. Например, их часто используют в трубопроводных системах, транспортирующих агрессивные химикаты. Эти сильфоны выдерживают высокие температуры и агрессивные среды, обеспечивая целостность системы.
Конкретные примеры:
● Работа с кислотой. Металлические сильфоны из нержавеющей стали 316 обычно используются в системах, работающих с серной или соляной кислотой. Их превосходная коррозионная стойкость предотвращает утечки и продлевает срок службы оборудования.
● Применение при высоких температурах. В реакторах и дистилляционных колоннах металлические сильфоны компенсируют тепловое расширение из-за чрезмерного нагрева, снижая нагрузку на соединения и соединения.
Реализованные преимущества:
● Повышенная долговечность в агрессивных средах приводит к снижению затрат на техническое обслуживание.
● Повышение безопасности за счет сведения к минимуму риска утечек и выхода из строя оборудования.
Производство электроэнергии
Металлические сильфоны имеют решающее значение в производстве электроэнергии, особенно на электростанциях и котельных. Они помогают управлять тепловым расширением и вибрациями, создаваемыми паром и газом под высоким давлением.
Роль на электростанциях:
● Компенсаторы: металлические сильфоны действуют как компенсаторы в паропроводах, обеспечивая возможность перемещения, сохраняя при этом герметичность.
● Контроль вибрации: они поглощают вибрации от оборудования, защищая чувствительные компоненты и повышая общую стабильность системы.
Практический пример: В ходе недавнего внедрения на угольной электростанции инженеры заменили традиционные резиновые компенсаторы металлическими сильфонами. Это изменение привело к повышению надежности системы на 30% и значительному сокращению времени простоя при обслуживании.
Автомобильное производство
В автомобилестроении в выхлопных системах широко используются металлические сильфоны. Они играют жизненно важную роль в решении проблем, связанных с вибрацией двигателя и тепловым расширением.
Ключевое использование:
● Гибкие соединения выхлопных газов: металлические сильфоны интегрированы в выхлопные системы, обеспечивая гибкость и позволяя двигаться без ущерба для потока выхлопных газов.
● Снижение шума: поглощая вибрацию, они способствуют снижению шума, что приводит к более тихой езде.
Влияние на производительность. Было доказано, что использование металлических сильфонов в выхлопных системах снижает уровень шума до 50%, улучшая впечатления от вождения и обеспечивая при этом соответствие стандартам выбросов.
Аэрокосмическое и морское применение
Металлические сильфоны также широко используются в аэрокосмической и морской промышленности, где легкие и гибкие решения имеют первостепенное значение. Эти приложения требуют материалов, которые могут выдерживать экстремальные условия, сохраняя при этом функциональность.
Обзор использования:
● Аэрокосмическая промышленность. В авиационных двигателях металлические сильфоны регулируют потоки выхлопных газов и тепловое расширение, обеспечивая надежную работу в различных атмосферных условиях.
● Судоходство. В морских выхлопных системах они обеспечивают гибкость и устойчивость к коррозии в морской среде.
Важность облегченных решений. В частности, аэрокосмическая промышленность извлекает выгоду из легкости металлических сильфонов. Эта характеристика способствует топливной эффективности и общим характеристикам, которые являются решающими факторами при проектировании самолетов.
Сравнение приложений:
Промышленность | Ключевые преимущества | Общие материалы |
Химическая | Устойчивость к коррозии, долговечность | Нержавеющая сталь 316 |
Производство электроэнергии | Контроль вибрации, тепловое расширение | Инконель, нержавеющая сталь |
Автомобиль | Снижение шума, гибкость | Нержавеющая сталь |
Аэрокосмическая и морская промышленность | Легкий, высокая производительность | Никелевые сплавы, нержавеющая сталь |
Металлические сильфоны являются неотъемлемой частью функциональности и эффективности различных промышленных применений, демонстрируя их универсальность и важность в различных отраслях.
Техническое обслуживание и лучшие практики
Правильное обслуживание металлических сильфонов в промышленных выхлопных системах имеет важное значение для обеспечения их долговечности и надежности. Регулярные проверки и своевременный ремонт могут предотвратить дорогостоящие сбои и простои. Здесь мы рассмотрим ключевые методы обслуживания этих критически важных компонентов.
Регулярные проверки и испытания
Регулярное техническое обслуживание имеет жизненно важное значение для работы металлических сильфонов. Регулярные проверки помогают выявить потенциальные проблемы до того, как они перерастут в серьезные проблемы.
Важность регулярного технического обслуживания:
● Профилактический уход. Регулярные проверки позволяют обнаружить ранние признаки износа, что позволяет своевременно принять меры.
● Экономическая эффективность: раннее выявление проблем может сэкономить на дорогостоящих заменах и ремонтах в будущем.
Рекомендуемые методы проверки:
1. Визуальный осмотр: это самый простой метод. Техники должны искать очевидные признаки повреждений, такие как трещины, коррозия или деформация. Регулярные визуальные проверки могут выполняться во время планового технического обслуживания.
2. Ультразвуковой контроль: этот передовой метод использует высокочастотные звуковые волны для обнаружения внутренних дефектов. Это особенно полезно для выявления проблем, невидимых невооруженным глазом, таких как микротрещины или истончение материала сильфона.
Метод проверки | Преимущества | Ограничения |
Визуальный осмотр | Быстро и легко выполнять | Могут пропустить внутренние дефекты |
Ультразвуковой контроль | Обнаруживает скрытые недостатки | Требуется специальное оборудование и обучение |
Признаки износа и неисправности
Распознавание признаков износа и поломки металлических сильфонов имеет решающее значение для поддержания целостности системы. Игнорирование этих показателей может привести к серьезным эксплуатационным проблемам.
Общие индикаторы неисправности металлического сильфона:
● Видимые трещины или разрывы: это наиболее очевидные признаки. Любое видимое повреждение должно требовать немедленных действий.
● Коррозия. Ржавчина или другие формы коррозии могут ослабить материал, что приведет к потенциальному выходу из строя.
● Необычные шумы. Если во время работы вы слышите дребезжание или другие ненормальные звуки, это может указывать на неисправность сильфона.
Когда заменять или ремонтировать металлический сильфон:
● Незначительные повреждения: если повреждение поверхностное, например небольшие царапины на поверхности, ремонт может быть возможен.
● Сильная деформация. Если сильфоны значительно деформированы или имеют множественные трещины, обычно необходима замена.
● Проблемы с производительностью. Если в системе наблюдается повышенная вибрация или утечки, пришло время оценить сильфон на предмет возможной замены.
Матрица решений по ремонту и замене:
Condition | Требуется действие |
Небольшие царапины на поверхности | Отремонтировать, если конструктивно исправен. |
Средний износ, есть трещины. | Рассмотрите ремонт, оцените риск |
Сильные трещины или деформации. | Немедленно заменить |
Постоянные утечки или проблемы с производительностью | Немедленно заменить |
Соблюдая эти методы технического обслуживания и внимательно следя за признаками износа, вы можете гарантировать, что сильфоны вашей промышленной выхлопной системы работают эффективно и безопасно, сводя к минимуму время простоя и затраты на техническое обслуживание.
Заключение
Металлические сильфоны в промышленных выхлопных системах имеют множество преимуществ. Они повышают долговечность, управляют тепловым расширением и эффективно снижают вибрацию. Эти компоненты жизненно важны для поддержания целостности и эффективности системы.
Мы рекомендуем читателям рассмотреть возможность использования металлических сильфонов для их конкретных применений. Для получения дополнительных запросов или изучения индивидуальных решений, пожалуйста, свяжитесь с нами. Мы здесь, чтобы помочь вам оптимизировать ваши системы с помощью правильных решений.
Часто задаваемые вопросы о сильфонах промышленной выхлопной системы
Вопрос: Каков срок службы металлических сильфонов?
Ответ: Срок службы металлических сильфонов обычно составляет от 5 до 15 лет, в зависимости от использования и условий окружающей среды.
Вопрос: Чем металлические сильфоны отличаются от других типов компенсаторов?
Ответ: Металлические сильфоны обеспечивают превосходную долговечность и гибкость по сравнению с резиновыми или тканевыми компенсаторами, особенно в экстремальных условиях.
Вопрос: Можно ли использовать металлические сильфоны в условиях высокого давления?
О: Да, металлические сильфоны подходят для применения в условиях высокого давления, обеспечивая надежную работу в условиях стресса.
Вопрос: Какие материалы чаще всего используются для изготовления металлических сильфонов?
Ответ: К распространенным материалам относятся нержавеющая сталь, инконель и другие никелевые сплавы, выбранные из-за их прочности и коррозионной стойкости.
Вопрос: Как металлические сильфоны способствуют соблюдению экологических требований?
Ответ: Металлические сильфоны помогают снизить выбросы и утечки, обеспечивая соблюдение экологических норм в промышленных условиях.
