Выбор правых изгибов из нержавеющей стали для автомобильных выхлопных систем имеет решающее значение для обеспечения долговечности, производительности и соответствия отраслевым стандартам. Это руководство поможет вам ориентироваться в ключевых факторах, таких как свойства материалов, условия окружающей среды и требования к производству, чтобы принять обоснованное решение.
Оценки нержавеющей стали
Изгибы из нержавеющей стали для выхлопных систем должны выдерживать высокие температуры, коррозионные газы и термоциклирование. Наиболее распространенные оценки включают:
Остенитные нержавеющие стали (304, 316, 309):
Уровень 304 (18/8 из нержавеющей стали) предлагает хорошую коррозионную стойкость и доступность, что делает ее подходящим для общих компонентов выхлопных газов.
Степень 316 содержит молибден, повышая устойчивость к хлоридам и кислой среде (например, прибрежные или соленую дорогу).
Степень 309 предназначен для высокотемпературных применений (до 1 038 ° C), но может потребоваться покрытия для смягчения окисления в колеблющихся термических циклах.
Ферритные нержавеющие стали (409, 441):
Степень 441 широко используется в автомобильных выхлопных системах из-за ее превосходной теплостойкости, сварки и экономической эффективности. Он противостоит окислению и коррозионным растрескиванию, что делает его идеальным для каталитических преобразователей и глушителей.
Ключевой вывод: для высокотемпературных зон (например, около двигателя) рассмотрите 309 или 441 нержавеющая сталь. Для коррозийных среда приоритетов 316 или 304. На нашей фабрике мы в основном предоставляем изгибы из нержавеющей стали SS304 или SS316 и другие варианты материала, такие как углеродистая сталь, алюминизированная сталь и SS201.
Общие углы изгиба
Изгибы из нержавеющей стали доступны под различными углами для размещения пространственных ограничений, динамики воздушного потока и требований к схеме системы.
Идеально подходит для постепенных изменений направления в компактных системах (например, жесткие моторные отсеки).
Уменьшает турбулентность и обратное давление по сравнению с более четкими углами.
Обычно используется в срезах средней трубы или разъемах между каталитическими конвертерами и глушителями.

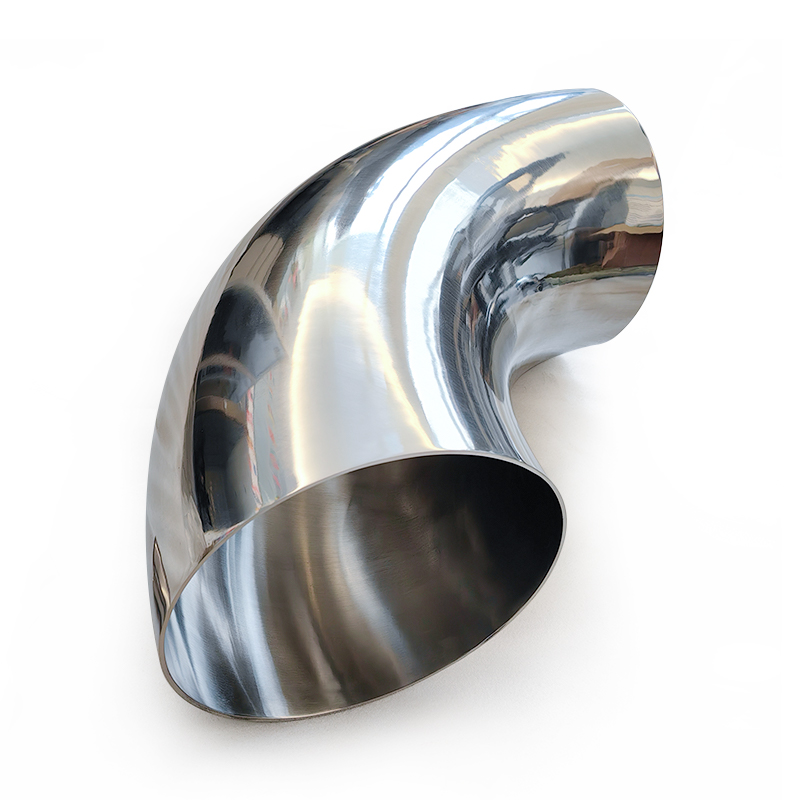

Широко используется для резких изменений направления (например, соединение внизу трудовой трубы к основной выхлопной линии). Доступно в конфигурациях с коротким радием (r = 1,0d) и долгосрочным (r = 1,5d).
Короткий-изгиб изгибает пространство, но повышает сопротивление потоке; Лонградий изгиб сводит к минимуму падение давления.
180-градусный изгиб (U-Bend)
Используется в системах рециркуляции или в сложных макетах, требующих полного изменения потока.
Часто в сочетании с гибкими соединениями для поглощения вибраций и термического расширения.
Отраслевые стандарты для изгибов из нержавеющей стали
Изгибы из нержавеющей стали должны придерживаться определенных стандартов, чтобы гарантировать точность размеров, качество материала и совместимость с автомобильными системами. Ключевые стандарты включают:
GB/T 12459-2005: Указывает требования к плавным стальным прикладным приспособлениям, включая размеры изгиба и допуски для труб DN15-DN600. Этот стандарт широко используется для бесшовных изгибов на 90 ° с радиусом изгиба 1,5D.
GB/T 13401-2005: крышки стальной пластинки для задних трубных фитингов, применимых для больших диаметров (DN150-DN1200). Это обеспечивает однородность в толщине стенки и отделке поверхности.
ASME B16.9: Международный стандарт для заводских стальных приборов, обычно принимаемый для автомобильных систем высокого давления.
DIN 2605/JIS B2311: Европейские и японские стандарты, сосредоточенные на углах изгиба (45 °, 90 °, 180 °) и рейтингах давления.
Ключевой вывод: всегда убедитесь, что изгибы соответствуют стандартам, таким как ASTM или ISO, и соответствуют эксплуатационному давлению и диапазонам температуры выхлопной системы.
Оценить экологические и оперативные требования
Колебания температуры:
выхлопные системы испытывают быстрое отопление и охлаждение. Аустенитные стали, такие как 304/316, хорошо работают при стабильной тепло, но циклические температуры выше 980 ° C могут потребовать покрытия (например, MGO/Zro₂) для предотвращения окисления и растрескивания.
Коррозионная устойчивость:
в областях прибрежной или высокой влажности, индуцированная хлоридом ячечка может ухудшить изгибы. Содержание молибдена или дуплексных нержавеющих сталей класса 316 (например, 2205) обеспечивает превосходное сопротивление.
Химическое воздействие:
выхлопные газы содержат серные соединения и кислоты. Рекомендуются ферритные оценки, такие как 441 и аустенитные оценки с защитными покрытиями.
Распределите приоритеты в производстве и требованиях к изготовлению
Формируемость:
аустенитные стали (304/316) легче сгибаться и сварки, снижая производственные затраты. Ферритные стали (441) требуют точного контроля, чтобы избежать хрупкости во время формирования.
Поверхностная отделка:
Есть разные варианты для выбора, зеркала, полированного, матового полированного, матового, песчаного взрыва, кислотного маринованного и т. Д., Как внутренняя, так и внешняя. Зависит от требований клиентов.
Совместимость сварки:
избегайте изгиб из оцинкованной стали из-за токсичных паров и после почетной коррозии. Оценки нержавеющей стали, такие как 441 и 304, позволяют более безопасным, более надежным сварным швам.
Стоимость против баланса производительности
Бюджетные варианты:
класс 409 (ферритик) экономичен для некритических компонентов, но не имеет долговечности 441 или 304.
Долгосрочные инвестиции:
стали более высокого уровня (316, 441) Сокращение затрат на техническое обслуживание в суровых условиях. Например, сопротивление 441 термической усталости продлевает срок службы выхлопной системы.
Заключение
Выбор изгибов из нержавеющей стали для автоматических выхлопных систем требует выравнивания со стандартами (GB/T, ASME, ISO и т. Д.), Материал, требования к радиусу изгиба (1,5D против 1,0D) и строгость производства. А также угол правого изгиба - будь то 45 °, 90 ° или 180 ° - в зависимости от пространственной компоновки вашей выхлопной системы, термических условий и целей производительности.
