Введение
В мире автомобильной инженерии, обеспечение выхлопных труб и турбокомпрессоров требует не только надежности, но и эффективности. Здесь выделяются В отличие от традиционных фланцев, которые полагаются на несколько болтов, один зажим V-диапазона обеспечивает сильное уплотнение на 360 градусов при упрощении установки. зажимы V-диапазона .
Для ремонтных мастерских, дистрибьюторов и менеджеров закупок, понимание того, как работают эти зажимы, как правильно их определить, и как их установить может сэкономить время, снизить затраты и повысить долгосрочную надежность.

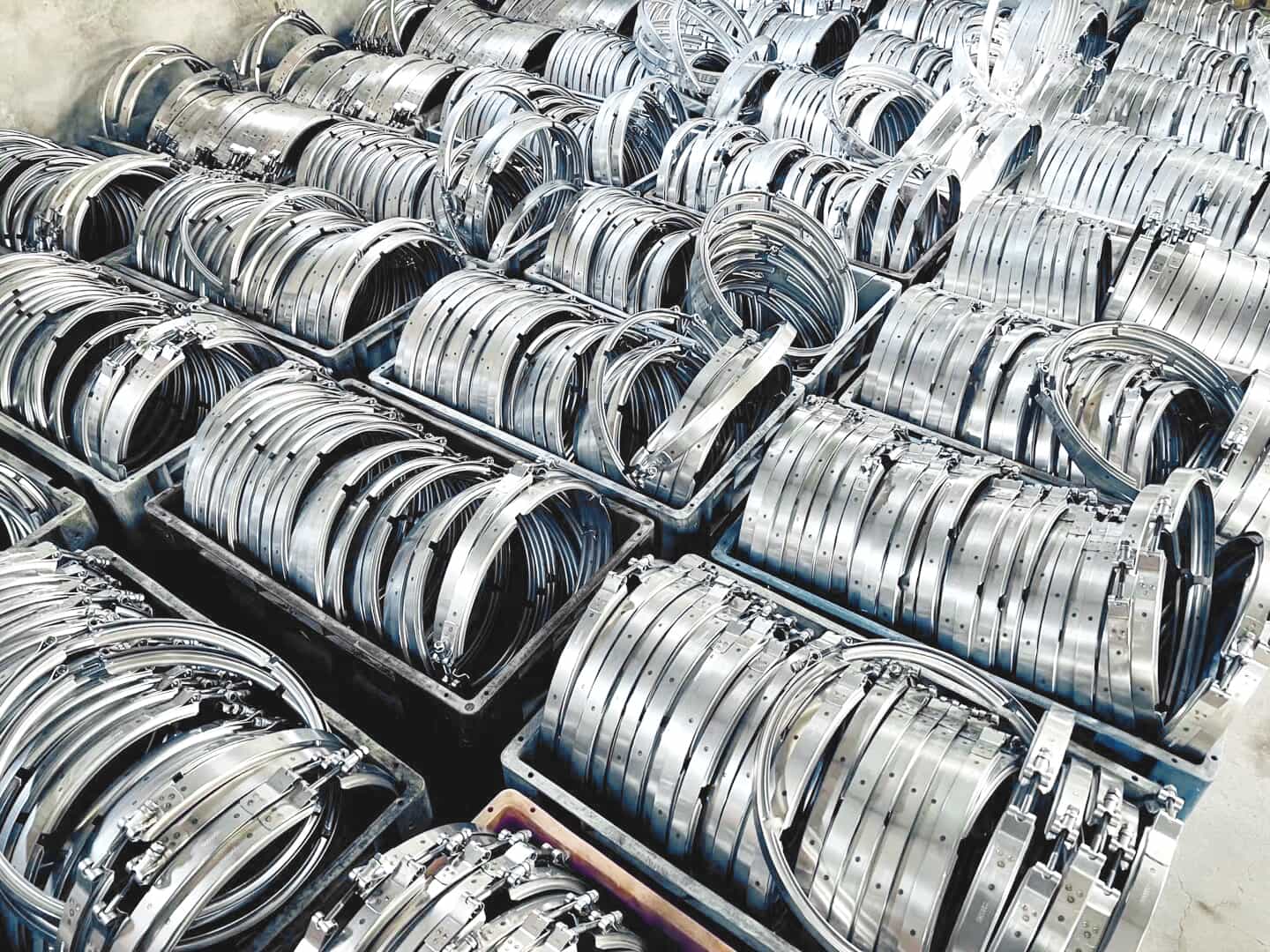

Как завод, производящий более 8 миллионов зажимов в месяц, имеющий возможности как OEM, так и ODM, мы своими глазами увидели, как правильный выбор зажимов V-Band может повлиять на все: от долговечности до скорости сборки.
Как работают зажимы V-диапазона?

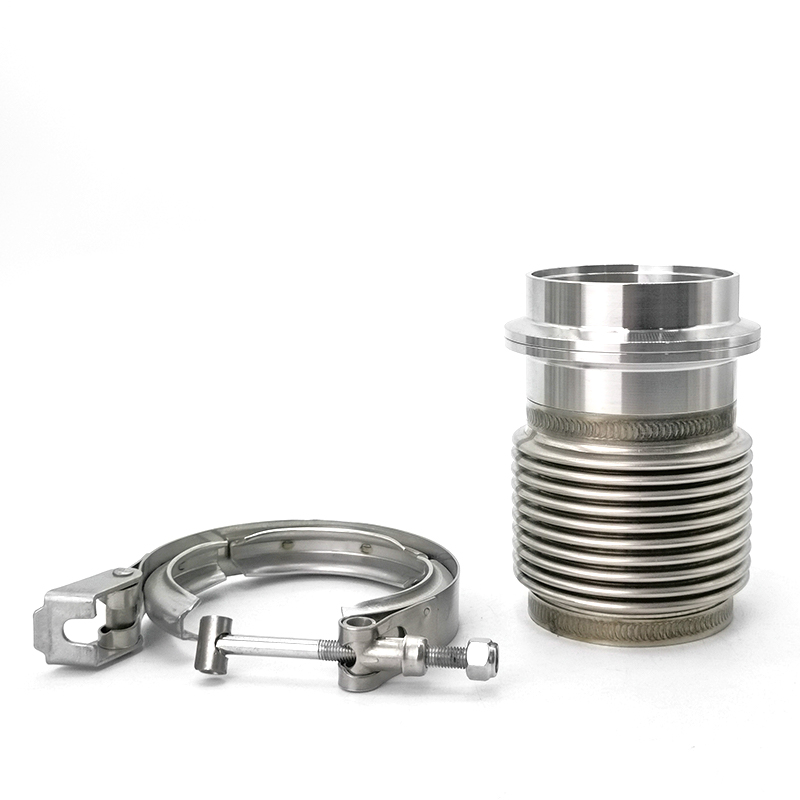

По своей сути зажимы V-Band основаны на простом, но продуманном принципе. Представьте себе две трубы, соединенные между собой специально разработанными фланцами с наружной и внутренней резьбой. Вместо крепления болтами по периметру соединение оборачивается одним зажимом с V-образной лентой. Когда Т-образный болт затянут, V-образная канавка плотно прижимает фланцы друг к другу, создавая равномерное радиальное давление.
Подумайте об этом, как держать две кофейные кружки, нажатые на ободке с сильной резинкой. Круглое натяжение мешает им отделить, но в случае V-диапазонов стальная полоса может выдерживать экстремальную тепло (до 870 ° C с нержавеющей сталью 304/321) и вибрации от двигателей, работающих на тысячах оборотов в минуту.
Вот почему хомуты выхлопной системы V-Band являются идеальным решением для двигателей с турбонаддувом, гоночных автомобилей и дизельных двигателей большой мощности.
Как измерить и выбрать правильный зажим V-диапазона

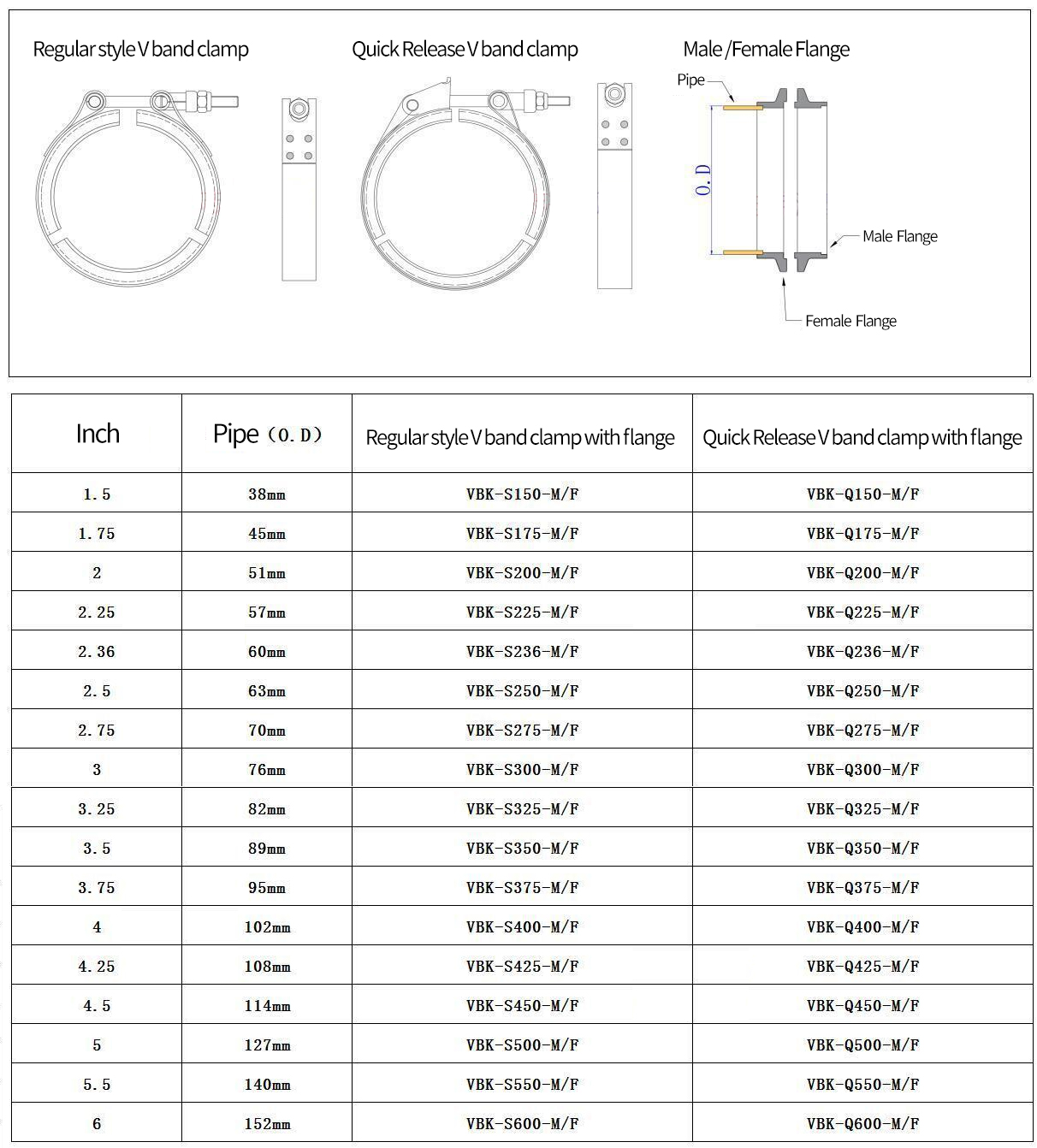

Один из наиболее частых вопросов: «Как измерить зажим V-Band?» Ответ проще, чем ожидалось. Всегда измеряйте внешний диаметр (НД) трубы, которую фиксирует хомут. Не измеряйте толщину самого фланца, так как это может привести к неправильному выбору.
Например, для трубы с внешним диаметром 63 мм (2,5 дюйма) требуется зажим, рассчитанный на этот диаметр, например, наша модель VBK-S250-M/F (обычный тип) или VBK-Q250-M/F (быстросъемный). Для более крупных применений, таких как тяжелые грузовики или специальные выхлопные системы, размеры увеличиваются до 152 мм (6 дюймов).
Выбор между обычными и быстроразъемными зажимами V-Band зависит от сценария использования. Обычные хомуты экономичны и обеспечивают превосходную прочность уплотнения, а быстроразъемные версии позволяют быстро разбирать, что ценно для автоспортивных команд или мастерских, выполняющих частые модификации.
Процесс установки и затягивание крутящего момента
Установка зажима V-диапазона проста, но точность имеет значение. Во -первых, аккуратно выровнять мужские и женские фланцы. Любое смещение поставит под угрозу печать. Затем скользите зажим V-диапазона по суставу. Затяните Т-сболт постепенно и равномерно, обеспечивая полные сиденья зажима в канавках фланца.
Что касается жестких зажимов V-диапазона, отраслевая практика предлагает четкие рекомендации.
Чрезмерная затяжка может деформировать фланец или лишить нити, в то время как недостаток может вызвать утечки под давлением.
Чтобы визуализировать это, подумайте о подтяжке крышки на скороварке. Если вы оставите это слишком свободно, пар сбежит; Если вы переусердствуете, вы рискуете повредить печать. Удар правильный баланс является ключевым.
Нужны ли зажимы V-диапазона прокладки?
Распространенным заблуждением является то, что хомутам V-Band необходимы прокладки. На самом деле для большинства приложений это не так. Прецизионно обработанные охватывающий и охватывающий фланцы создают надежное уплотнение «металл-металл».
Тем не менее, в некоторых экстремальных сценариях, таких как высокие турбо-системы или обработка промышленного оборудования, можно использовать вторичную прокладку. Они часто изготавливаются из графитовых или армированных металлических материалов для усиления герметизации.
Для стандартных автомобильных выхлопных систем достаточно установленного зажима V-диапазона.
Приложения в автомобильных выхлопных системах
Зажимы V-диапазона широко используются в автомобильных и промышленных областях. В производительности автомобилей они соединяют турбокомпрессоры с нисходящими трубами, что обеспечивает быстрое обслуживание во время гонок. В дизельных грузовиках они обеспечивают надежное уплотнение, несмотря на вибрации двигателя и термический велосипед.
Помимо транспортных средств, они также встречаются на линиях пищевой промышленности и химических трубопроводах, где быстрая разборка и сборка имеют решающее значение.
Для покупателей, закупающих продукцию напрямую с заводов, мы предлагаем выхлопные хомуты V-Band OEM и ODM. Если вам нужны нестандартные размеры, брендинг с логотипом вашей компании или определенные марки нержавеющей стали, наша команда инженеров предложит индивидуальные решения.
FAQ: Общие вопросы о зажимах V-диапазона
Как удалить зажим V-диапазона?
Слегка ослабьте T-Bolt. Если сустав подходит для углерода, нанесите проникающее масло и аккуратно нажмите резиновым молотком. Избегайте агрессивного поступления с металлическими инструментами, которые могут повредить фланец.
Как правильно использовать зажим V-диапазона?
Всегда убедитесь, что фланцы чистые и свободные от мусора перед сборкой. Нанесите даже крутящий момент при затяжении и перепроверке после первого теплового цикла, так как расширение металла и сокращение может ослабить сустав.
Какие материалы доступны?

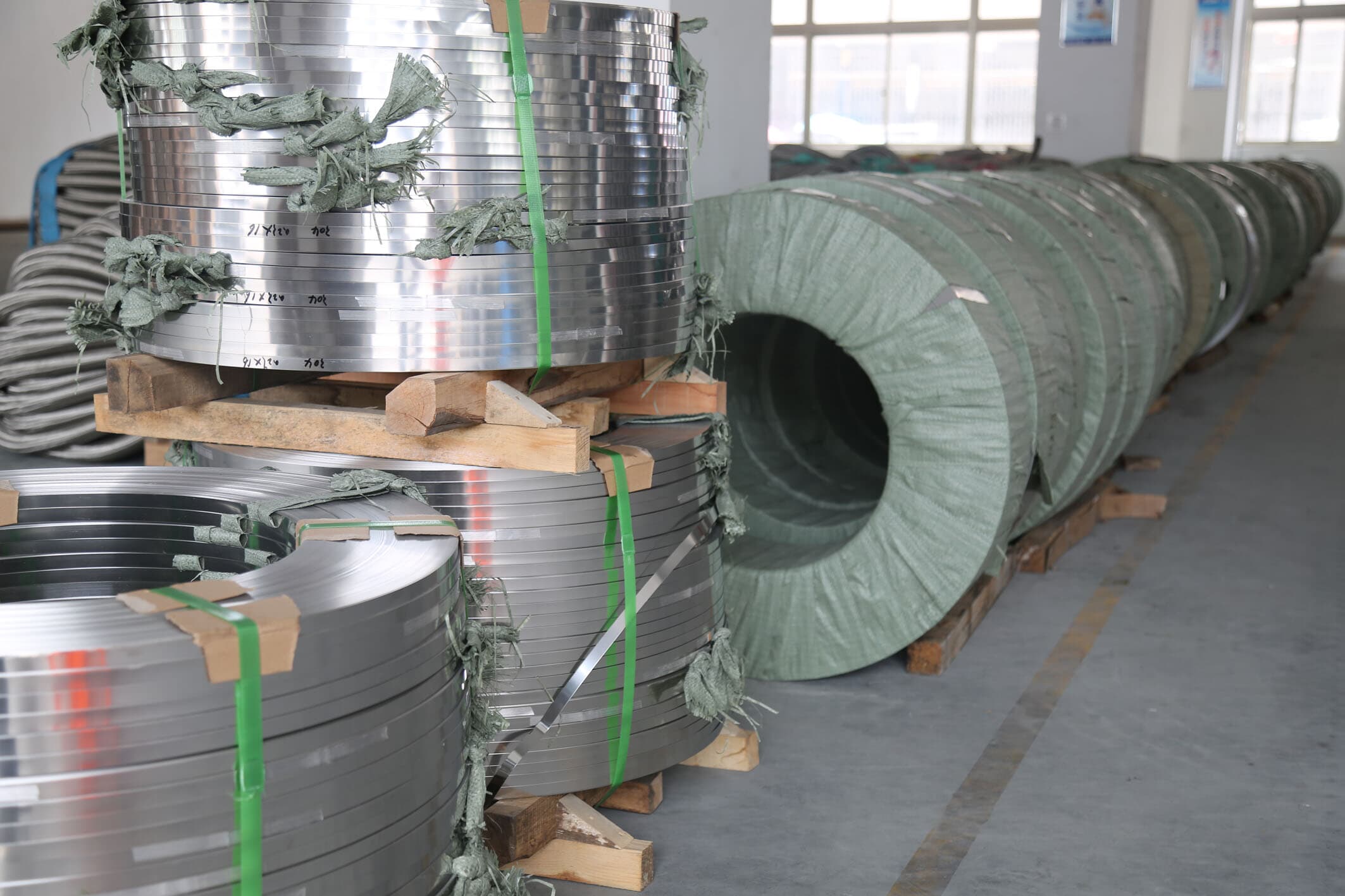

Мы производим хомуты V-Band из нержавеющей стали 304, 321 и 409. Каждая марка имеет уникальные свойства:
304 предлагает сильную коррозионную стойкость.
321 обрабатывает более высокие температуры.
409 является экономически эффективным для приложений OEM с крупным объемом.
Заключение и призыв к действию
От понимания того, как работают хомуты V-Band до их установки и определения размеров, становится ясно, что эти компоненты незаменимы в современной выхлопной технике. Сочетание простоты, прочности и адаптируемости делает их превосходящими традиционные фланцевые решения.
Если вы являетесь семинаром, дистрибьютором или покупателем OEM, ищущим высококачественные, настраиваемые зажимы, мы приглашаем вас изучить наши зажимы V-диапазона , узнать больше о нашей фабрике или связываться с нашей командой по продажам, чтобы обсудить объемные заказы и индивидуальные проекты.

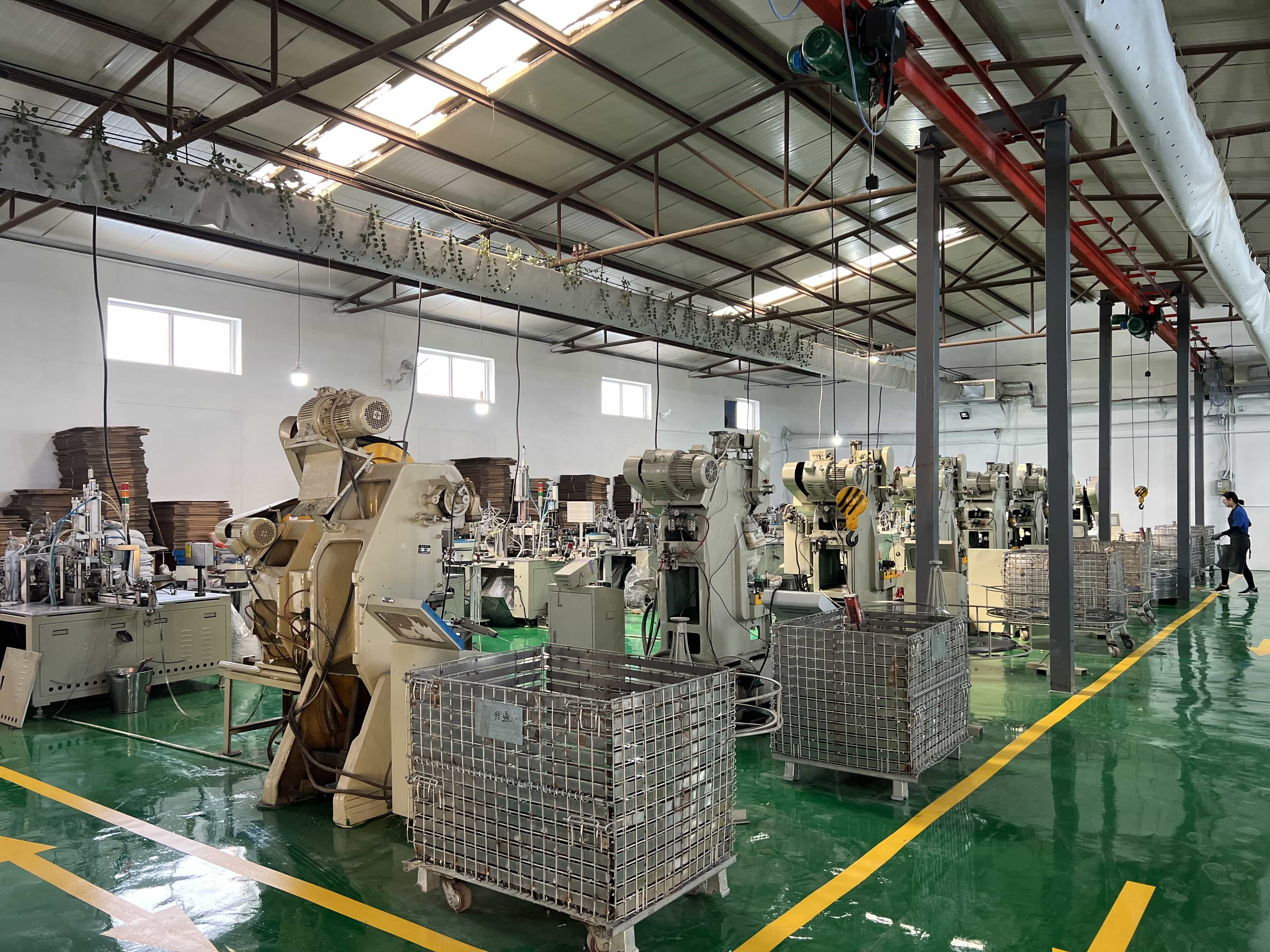

Благодаря нашей ежемесячной производительности в 8 миллионов штук, надежному контролю качества и поддержке OEM/ODM, мы стремимся стать вашим надежным партнером в области компонентов выхлопной системы.
