В запутанном мире автомобильной производительности и технического обслуживания даже самые маленькие компоненты играют важную роль. В нашей компании, с многолетним опытом в выхлопных системах, мы наблюдали, как бесчисленное количество владельцев транспортных средств и профессиональных техников часто упускают из виду, казалось бы, незначительный, но жизненно важный компонент для целостности выхлопной системы: зажим . Вы когда -нибудь были обеспокоены таинственными гремучими выхлопными газами, постоянными утечками или даже внезапным и смущающим отрядом выхлопной трубы? Корневой причиной может быть не ваши высокопроизводительные заголовки или системы кошек, а скорее скромный, но критический зажимной.
Эта статья углубится в то, как неправильный выбор зажима может стать тихим убийцей функциональности выхлопной системы. Мы стремимся предоставить вам экспертные знания для принятия обоснованных решений, гарантируя, что ваша выхлопная система работает безупречно, независимо от того, являетесь ли вы страстным энтузиастом DIY или крупной автомобильной ремонтной мастерской или дистрибьютором, ищущим надежные решения.
Оглавление
Основная концепция: как несоответствующие зажимы приводят к сбое выхлопных систем
Выхлопной зажим - это гораздо больше, чем просто кусок металла, соединяющий две трубы. Это точно спроектированный компонент, ответственный за создание газопроницаемого уплотнения и поддержания конструктивной целостности в экстремальных условиях. Когда его выбор ошибочен, последствия являются немедленными и часто дорогостоящими. Давайте рассечь основные проблемы:

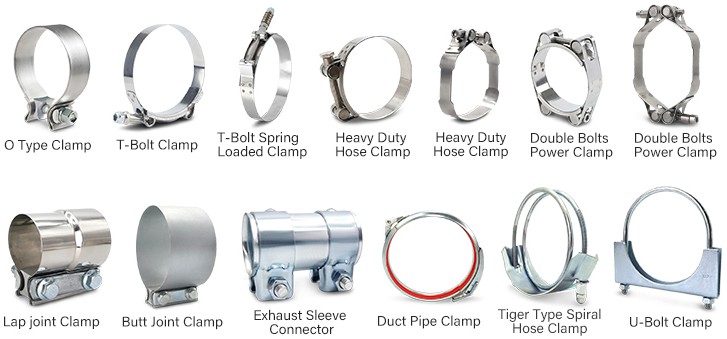

Тип зажима и несоответствие приложений: последствия выбора неправильного инструмента
Представьте, что вы пытаетесь забить гвоздь отверткой; Это неправильный инструмент, и результаты неизбежно будут катастрофическими. То же самое относится и к выхлопным зажимам. Существует несколько основных типов, каждый из которых предназначен для конкретных конфигураций соединений и требований к напряжению:

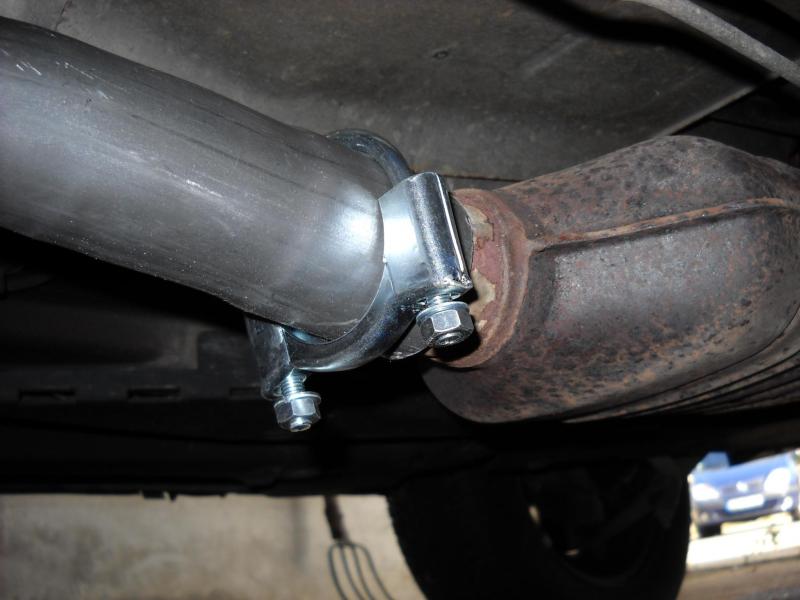

U-Bolt Clamps: эти традиционные зажимы, также известные как седловые зажимы, являются, пожалуй, наиболее распространенным и экономичным выбором. Они работают, сжав трубку к седловому блоку. Несмотря на то, что они простой, их неотъемлемый дизайн приводит к неравномерному распределению силы зажима. Это может деформировать более мягкую внешнюю трубу, создавая концентрации напряжений и потенциальные пути утечки, особенно при непрерывной вибрации. Они лучше всего подходят для низкого стресса, некритических соединений или временного ремонта.
Зажимы соединений коленей: специально разработаны для подключений с скольжением, где одна труба скользит по другой. Эти зажимы обеспечивают полное 360-градусное уплотнение, сжав перекрывающиеся секции. Их преимущество заключается в создании более плавного, менее ограничительного пути потока внутри трубы, что имеет решающее значение для оптимального удаления выхлопных газов. Однако, если не размер или затягиваться правильно, они все равно могут разрешить утечку или разделение труб.
Зажимы полосы (зажимы рукава): по сравнению с зажимами U-Golt они предлагают более равномерную силу зажима вокруг окружности трубы, уменьшая искажение трубы. Они отлично подходят для прикладных соединений (где две трубы встречаются сквозными) и обеспечивают чистый, промывочный вид.

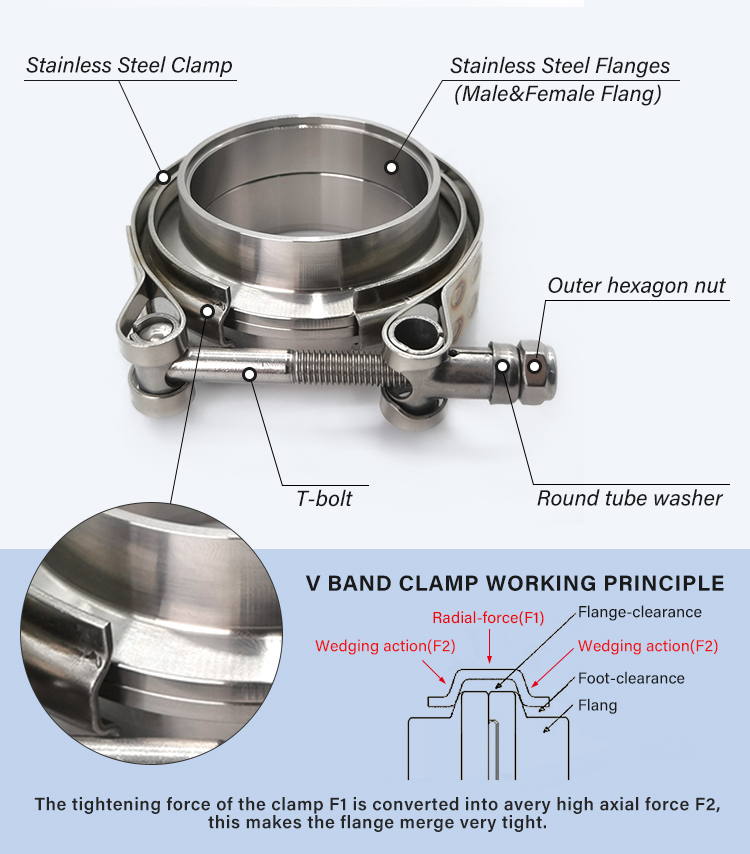

V-Band Clamps: Это золотой стандарт для высокопроизводительных и критических применений, особенно в системах с турбонаддувом или гоночными транспортными средствами. V-Band Clamps используют взаимосвязанные фланцы на трубах и уникальную V-образную полосу. Этот дизайн создает невероятно надежное, без утечки уплотнение, способное скрывать высокое давление, температуру и вибрации. Их механизм быстрого выпуска также делает удаление и переустановку исключительно простым, огромный плюс для технического обслуживания или настройки. Использование U-Golt, где требуется V-диапазон, особенно в принудительной индукционной установке, является открытым приглашением для утечек усиления и катастрофического сбоя.
Выбор неправильного типа для вашего конкретного соединения выхлопных газов (например, использование U-образного соединения в точном прикладном соединении) непосредственно ставит под угрозу целостность соединения, что приводит к небезопасному соединению и последующему сбою. Вот почему понимание типов выхлопных зажимов и их конкретные приложения имеет первостепенное значение.
Материал и проблемы с долговечностью: скрытые опасности коррозии и усталости
Выхлопная система работает в общеизвестно суровой среде: высокие температуры (до 1500 ° F или 815 ° C вблизи двигателя), коррозионные выхлопные газы, воздействие воды, дорожную соль и постоянную вибрацию. Зажим, сделанный из нижнего материала, просто не продлится.
Общие проблемы возникают из -за зажимов из обычной углеродистой стали. Несмотря на более дешевле, углеродистая сталь очень подвержена ржавчине и коррозии. По мере того, как ржавея образуется, он расширяется, тем самым уменьшая зажимную силу. Это явление известно как расщелина коррозия , в частности, влияет на области, где зажим контактирует с трубой. В конце концов, зажим ослабляет, теряет свою хватку или даже полностью терпит неудачу и ломается.
Высококачественные зажимы, особенно те, которые сделаны из 304 или 316 нержавеющей стали , обеспечивают превосходную устойчивость к коррозии, окислению и высоким температурам. Их присущие материалы, в том числе пассивный слой оксида хрома, предотвращают образование ржавчины и сохраняют их механическую целостность с течением времени. Выбор материала непосредственно влияет на способность зажима противостоять усталости материала , вызванного непрерывным термическим циклическим циклом и механической вибрацией-критический фактор в предотвращении долгосрочного отказа. Преимущества выхлопных зажимов из нержавеющей стали выходят далеко за рамки простой эстетики.
| Тип | материала | конкретный | устойчивость | | | | |
| Нержавеющая сталь (аустенита) | 304 (SUS304 / 1.4301) | ★★★★ ☆ | ★★★★ ☆ (~ 870 ° C) | Средняя, хорошая прочность | Середина | Пассажирские автомобили, общепринятые выхлопные зажимы | Хорошее коррозионное сопротивление, подходящее для большинства климатов |
| Нержавеющая сталь (аустенита) | 316 (SUS316 / 1.4401) | ★ ★ ★ ★ ★ | ★★★★ ☆ (~ 870 ° C) | Средняя, хорошая прочность | Высокий | Прибрежные районы, автомобили химической промышленности | Содержит молибдена, лучшая коррозионная стойкость хлорида, чем 304 |
| Нержавеющая сталь (ферритная) | 409 (S40900 / 1.4512) | ★★ ☆☆☆ | ★★★★ (~ 675 ° C) | Высокая сила, нижняя прочность | Низкий | Выхлопные зажимы OEM для пассажиров и коммерческих автомобилей среднего/низкого уровня | Низкая стоимость, умеренная коррозионная стойкость, хорошая теплостойкость |
| Нержавеющая сталь (ферритная) | 430 (S43000 / 1.4016) | ★★★ ☆☆ | ★★★ (~ 815 ° C) | Высокая сила | Середина | Легкие грузовики, некоторые пассажирские выхлопные зажимы | Лучшая коррозионная стойкость, чем 409, немного меньшая термостойкость |
| Углеродистая сталь | Q235 / A36 | ★ ☆☆☆☆ | ★★ (~ 400 ° C) | Высокая сила | Низкий | Бюджетные модификации или временный ремонт | Требуется покрытие цинка или покрытие для защиты ржавчины |
| Цинковая углеродистая сталь | Цинковая сталь | ★★ ☆☆☆ | ★★ (~ 400 ° C) | Высокая сила | Низкий средний | Коммерческие транспортные средства, модификации легких транспортных средств | Накрытие обеспечивает краткосрочную защиту ржавчины, деградирует при высокой температуре |
| Алюминиевый сплав | 6061-T6 / 5052 | ★★★ ☆☆ | ★★ (~ 200 ° C) | Середина | Середина | Легкие или низкие приложения | Редко используется в горячих выхлопных зонах, чаще встречающихся в впускных или холодных секциях |
Неправильный размер: принцип 'Правильно '
Как и в истории Златовласка и трех медведей, ваш выхлопный зажим должен быть 'Правильно. '
Слишком свободно: негабаритный зажим не обеспечит адекватную силу зажима, что приведет к недостаточной герметизации и потенциальным утечкам. Это также позволяет чрезмерно двигаться, что может ускорить износ на кончиках выхлопных труб или даже привести к полному разделению, особенно во время динамических движений транспортных средств.
Слишком плотный (переоборудование): недовольный зажим или тот, который чрезмерно увязен, может деформировать или раздавить выхлопные трубы. Это вводит стрессовые стояки - точки концентрированного напряжения, где трещины могут инициировать и распространять. Подумайте о том, чтобы забить стекло, прежде чем сломать его; Чрезмерный зажим делает что-то похожее на трубу. Это также навсегда искажает трубу, что делает будущий ремонт или замену компонентов невероятно трудным.
Достижение правильного размера выхлопных зажимов имеет решающее значение. Внутренний диаметр зажима должен точно соответствовать внешнему диаметру выхлопных труб (ов), которые он предназначен для защиты, обеспечивая уютное приспособление и оптимальное распределение силы зажима. Несоответствие здесь гарантирует неадекватную печать и значительно увеличивает вероятность неудачи.
Подробные сбои: прямые последствия неверного выбора зажима
Когда выхлопной зажидок колеблется, эффект волновой выхлопной системы вашего транспортного средства может быть значительным. Это не просто неудобства; Они могут поставить под угрозу производительность, безопасность и ваш кошелек.
Утечки выхлопных газов: потеря производительности и опасности безопасности

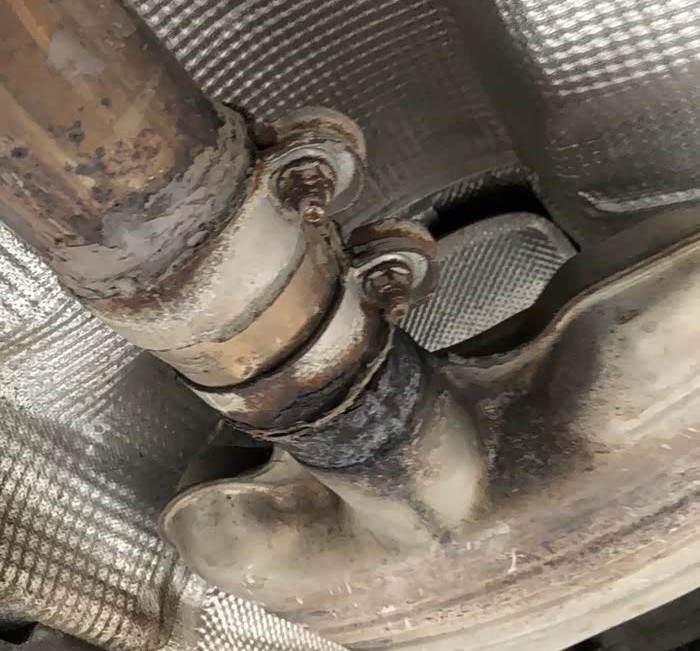

Неправильно выбранный или неудачный зажим является главным подозреваемым для утечки выхлопных газов . Это происходит, когда выхлопные газы выходят из точки подключения вместо того, чтобы эффективно проходить через систему. Симптомы часто включают громче, чем нормальный выхлоп, тикающий или шипящий звук (особенно при ускорении) и заметный запах выхлопных паров, особенно при холостом ходу.
Помимо слуховой неприятности, утечки выхлопных газов имеют серьезные последствия. Они нарушают тщательно сбалансированное давление выхлопных газов, что приводит к потере мощности двигателя и снижению топливной эффективности. Для транспортных средств с турбонаддувом утечка перед турбокомпрессором означает потерю критического усиления. Более критически, выхлопные газы содержат вредный угарный газ (CO), который не является без запаха. Утечка может позволить этим опасным падениям войти в пассажирскую кабину, создавая серьезный риск для здоровья для пассажиров. Понимание симптомов утечки выхлопных газов жизненно важно для раннего обнаружения.
Гремучий и вибрация: раздражающая симфония неудачи
Неправильно закрепленный выхлопной зажим часто позволяет выхлопным трубам перемещаться чрезмерно, что приводит к гремучим или гудящим шумам. Это особенно заметно в отношении ударов, во время ускорения или при определенных оборотах. Свободное соединение вызывает контакт с металлом на металле, либо между самими выхлопными трубами, либо между выхлопной системой и другими компонентами шасси (например, шасси, тепловые щиты или подвесные рычаги).
С акустической точки зрения утечка создает турбулентный воздушный поток, который генерирует широкополосный шум. Кроме того, свободные компоненты вибрируют на своих естественных частотах, которые могут быть возбуждены вибрациями двигателя или недостатками дороги. Эта неконтролируемая вибрация не только создает раздражающий шум, но также устанавливает дополнительное напряжение на монтажные точки, вешалки и другие выхлопные компоненты, ускоряя их износ и потенциально приводит к дальнейшим причинам выхлопной погремушки и выхлопных систем вниз по линии.
Разделение выхлопных труб: отряд катастрофа
Возможно, самым драматичным и опасным следствием неудачного зажима является полное разделение выхлопных труб. Это может произойти внезапно, особенно во время агрессивного вождения, бездорожья или после удара по большой выбоине. Когда труба отсоединяется, она может тянуть на землю, создавая искры, повреждая тротуар и создавая серьезную опасность для других водителей.
Механический принцип, стоящий за этим, прост: недостаточное сдвиг и прочность на разрыв в суставе. Если зажим не может противостоять силам, генерируемым движением транспортного средства, крутящим моментом двигателя и инерцией самой выхлопной системы, соединение потерпит неудачу. Это особенно распространено с недостаточными или корродированными зажимами U-болта на длинных, неподдерживаемых участках трубы. Полученный ремонт может быть гораздо более обширным и дорогостоящим, чем просто замена зажима, потенциально требуя новых секций, вешалков или даже каталитических преобразователей, если они повреждены в отряде.
Ускоренное повреждение системы: эффект домино
Скомпрометированный зажим не просто терпит неудачу в изоляции; Это может инициировать каскад повреждения по всей выхлопной системе. Неровные силы зажима или чрезмерное движение могут привести к преждевременному износу на выхлопных вешалках, что заставляет их сломаться. Вибрации могут ослабить болты на других соединениях или даже трещины сварные швы на глушителях, резонаторах или каталитических преобразователях.
В тех случаях, когда чрезмерная уплотняя вызывает деформацию трубы, жесткая выхлопная система может испытывать повышенное напряжение в его монтажных точках к шасси транспортного средства, что приводит к усталостным трещинах в этих скобках. Этот 'Domino Effect ' означает дешевый или плохо выбранный зажим, в конечном итоге может привести к преждевременному провалу гораздо более дорогих компонентов.
Как правильно выбрать и установить выхлопные зажимы: обеспечение прочного соединения
Предотвращение обсуждаемых выше вопросов сводится к нескольким критическим шагам: выбор правильного зажима и правильно его установка. Вот как обеспечить длительное, без утечки выхлопных соединений.
Сопоставление зажима с типом выхлопной системы
Зажимы V-диапазона : для высокопроизводительных транспортных средств, применения с турбонаддувом или пользовательских выхлопных изделий, где ожидается частые удаления, V-диаграммы являются незаменимыми. Они предлагают превосходную целостность запечатывания и простоту обслуживания. При поиске лучшего зажима выхлопных газов для турбоустройства V-диапазон является предпочтительным выбором.
Зажимы соединения коленей: идеально подходит для подключений к скольжению в стандартных или пользовательских выхлопных системах, где желательно прочный, гладкий соединение без сварки. Убедитесь, что зажим охватывает все перекрытие для максимальной эффективности.
Зажимы полосы (зажимы рукава): идеально подходит для соединения двух труб, обеспечивающих чистое, низкопрофильное соединение, которое является более сильным и менее искажающим, чем U-Golt.
U-bolt зажимы: используйте экономно, как правило, для некритического ремонта с низким уровнем стресса или временных установок. Если вы должны их использовать, выберите тяжелые версии, устойчивые к коррозии.
При выборе выбора всегда рассматривайте тип подключения (подключение к скольжению, стык, фланцевый) и силы, которые он вынесет.
Приоритет материала и мастерство
Как обсуждалось, качество материала имеет первостепенное значение. Всегда выбирайте зажимы из нержавеющей стали 304 или 316 . Эти сплавы содержат значительное количество хрома и никеля, образуя пассивный слой, который противостоит ржавчине и коррозии даже в суровых условиях. Это гарантирует, что зажим поддерживает свою структурную целостность и силу зажима на протяжении всей жизни автомобиля.
Помимо базового материала, ищите хорошо приспособленные компоненты, чистые сварные швы (для V-диапазонов) и надежную резьбу. Субпара мастер может привести к разряженным нитям, неравномерному зажимам или преждевременному неудачу усталости, независимо от материала. Это напрямую относится к вопросу о том, из какого материала являются выхлопные зажимы, сделанные, если долголетие является вашим приоритетом.
Точное измерение является обязательным
Здесь многие энтузиасты DIY ошибаются. Вы должны точно измерить внешний диаметр (OD) выхлопной трубы, которую вы собираетесь присоединиться. Не угадайте и не полагайтесь исключительно на спецификации транспортных средств, так как конфискованные трубы могут варьироваться. Используйте суппорт или плотно оберните гибкую измерительную ленту вокруг трубы, затем разделите окружность на $ pi $ (приблизительно 3,14159), чтобы получить диаметр. Внутренний диаметр зажима должен точно соответствовать этому измерению, чтобы гарантировать, что плотно подходящее и оптимальное распределение силы зажима.
Следующие правильные этапы установки и характеристики крутящего момента
Даже лучший зажим может выйти из строя, если установить неправильно.
Чистые поверхности: убедитесь, что сплоченные поверхности труб чистые и не имеют ржавчины или мусора для правильного уплотнения.
Правильное выравнивание: выровняйте трубы прямо перед тем, как затянуть зажим. Смещение создает неровный стресс.
Постепенное затяжение: для зажимов с несколькими болтами (например, U-образными чашками или некоторыми полосовыми зажимами), затяните их постепенно и равномерно, чередуя болты, чтобы обеспечить равномерное давление вокруг трубы.
Спецификации крутящего момента: если возможно, используйте крутящий ключ. В то время как многие зажимы не поставляются с явными характеристиками крутящего момента, существуют общие руководящие принципы. Цель состоит в том, чтобы достичь безопасного уплотнения без деформирования трубы. Перегрузку может повредить зажим, трубу или оба. Для U-обработки убедитесь, что гайки затянуты достаточно, чтобы предотвратить вращение без раздавливания трубы. Для зажимов V-диапазона затяните, пока фланцы не будут полностью сидеть, а соединение не кажется прочным. Изучение того, как правильно установить выхлопной зажим, имеет решающее значение для долговечности.
Q & A: Ответы на общие вопросы о зажимах от выхлопных газов ответили
Вот несколько часто задаваемых вопросов, которые возникают при обсуждении выхлопных зажимов и их правильного использования.
Q1: Могу ли я повторно использовать старый выхлопной зажим?
A: Хотя технически возможно в некоторых редких сценариях с низким уровнем стресса, он настоятельно рекомендуется . Старые зажимы, особенно u-bolts, часто страдают от усталости, ржавчины и деформации. Металл может растягиваться, уменьшая его способность применять достаточную силу зажима. Даже, казалось бы, неповрежденные зажимы могут иметь микроавторанство или снижение эластичности. Для оптимальной производительности и безопасности всегда используйте новый зажим при установке или переустановке выхлопных компонентов. Стоимость нового зажима незначительна по сравнению с потенциальным ущербом и неудобством неудачного соединения. Это касается общего запроса: могу ли я повторно использовать свой выхлопной зажим?
Q2: Как я узнаю, достаточно ли установлен мой выпускной зажим?
A: Несколько показателей могут помочь вам определить это.
Визуальный осмотр: Проверьте наличие видимых пробелов в точке соединения. Для u-bolts убедитесь, что гайки уютны, но не раздавливают трубу. Для зажимов полос вся группа должна быть равномерно сжата. Для V-диапазонов фланцы должны быть полностью сидеть друг против друга.
'Shake Test ': как только зажим затянут, твердо попытайтесь скрутить или переместить секцию выхлопных труб, подключенную зажим. Должен быть минимально или без движения.
Слушайте утечки: запустите двигатель и послушайте любые шипение, тикает или дует звуки рядом с соединением. Быстрый метод - поместить руку рядом с суставом (когда выхлоп холодный!), Чтобы почувствовать, как сбежать с газами. В качестве альтернативы, дымовая машина или спрей для мыла могут выявить небольшие утечки. Это помогает ответить: как сказать, достаточно ли зажимая выхлоп.
Дорожные испытания: Слушайте гремучие или новые шумы во время вождения, особенно на неровности или во время ускорения.
Q3: Какой тип зажима лучше всего подходит для моей пользовательской выхлопной системы?
О: Для пользовательских выхлопных систем, особенно для тех, кто создан для производительности или требующий модульности, V-диаграммы в подавляющем большинстве являются лучшим выбором . Их способность обеспечивать идеальное, без утечки уплотнение, даже в экстремальных условиях в сочетании с их функциональностью быстрого выпуска, делает их идеальными для легко обменять компоненты (например, каталитические преобразователи или глушители) для дней трассы, настройки динамо или обслуживания. Они также предлагают очень чистый, профессиональный вид. В то время как зажимы полосы также отлично подходят для прикладных соединений в пользовательских настройках, V-диапазоны обеспечивают превосходную универсальность и герметику. Это напрямую решает запрос: лучшие выхлопные зажимы для пользовательского выхлопа.
Заключение: критическая сцепление - почему выбор правильного зажима необходим
В запутанном мире автомобильной производительности и технического обслуживания каждый компонент, независимо от того, насколько маленький, играет жизненно важную роль. Схенопроизвольный выхлопной зажим является прекрасным примером. То, что может показаться простой частью аппаратного обеспечения, на самом деле является критической ссылкой, которая гарантирует, что ваша выхлопная система функционирует как предполагаемое - тихо, эффективно и безопасно. Выход из виду его важность или неверный выбор может привести к каскаду проблем, от раздражающих гремучих и утечек с высокой степенью производительности до опасного разделения труб.
Будучи специалистами в аксессуарах выхлопных систем, мы обладаем глубоким пониманием инженерии и металлургии, необходимых для производства действительно надежных компонентов. Наш ассортимент высокопроизводительных выхлопных зажимов тщательно спроектирован и изготовлен из нержавеющей стали Premium 304 и 316, обеспечивая непревзойденную долговечность, коррозионную стойкость и целостность зажима в наиболее требовательных условиях.
