Во многих случаях соединения круглых труб V-образный хомут всегда считается наиболее стабильным и простым методом соединения. Будь то система турбокомпрессора, автомобильная выхлопная система, система вентиляции и дымоудаления или различное промышленное оборудование, требующее фланцевого торцевого соединения, это часто используемый и важный аксессуар. Хоть конструкция V-ленточного зажима и не выглядит сложной, к ней предъявляются очень строгие требования по подбору размеров. Только когда ширина и глубина канавок хомута полностью соответствуют конструкции фланца, он может обеспечить герметичность и механическую стабильность после затяжки.
Если выбранный вами хомут не очень хорошо подходит к фланцу, во время установки могут возникнуть проблемы, например, невозможность застегнуть или затянуть, слишком большой зазор и даже во время использования может возникнуть утечка, ослабление, шум или даже возгорание соединения при высокой температуре. Чтобы избежать этих условий, большинство заводов подтверждают размер зажима на этапе проектирования чертежа или на этапе пробного производства, а иногда покупают один или два образца для пробной установки. Более раннее подтверждение размера позволяет сэкономить гораздо больше времени, чем доработка или возврат на более позднем этапе.
Эта статья написана на основе реального опыта покупок, и мы надеемся, что она поможет вам быстрее и точнее определить, какой тип V-ленточного зажима подходит для вашего проекта, прежде чем вы сделаете официальный заказ.
Базовая конструкция и распространенные материалы V-образного зажима

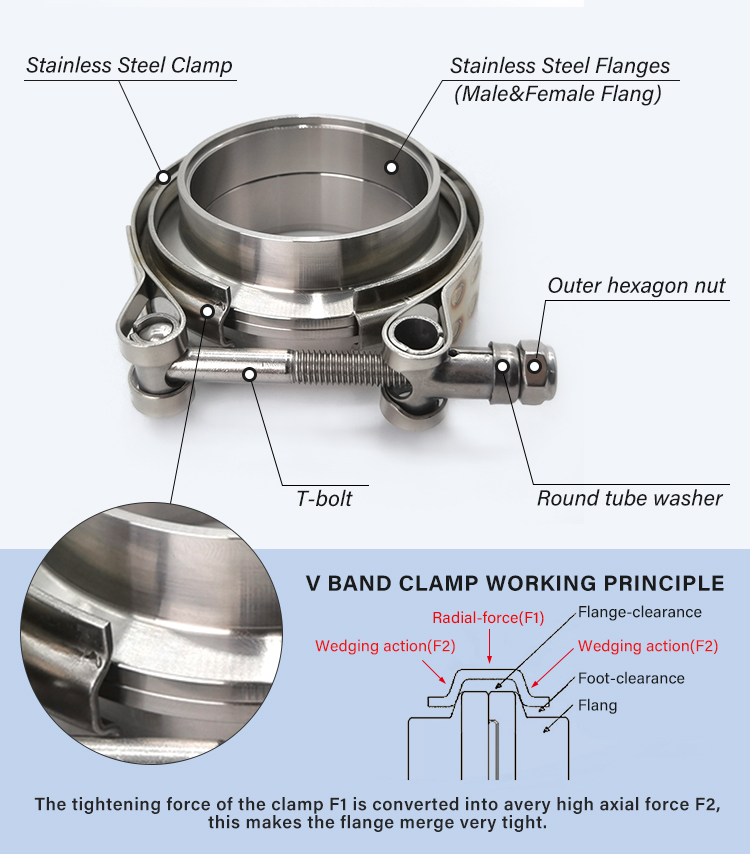

Хомут с V-образным пазом обычно состоит из четырех частей, включая ленту из нержавеющей стали, кольцо с V-образным пазом, болт и гайку. Стальная лента играет роль стяжки, кольцо прилегает к наклонной поверхности фланца, опираясь на V-образную канавку для достижения равномерного усилия, а болт и гайка обеспечивают окончательное усилие зажима. Когда вы затягиваете болт, паз плотно прижимает концы трубы друг к другу, а усилие распределяется равномерно, что позволяет избежать точечной нагрузки, что создает виброустойчивое и устойчивое к давлению соединение.
 |  |

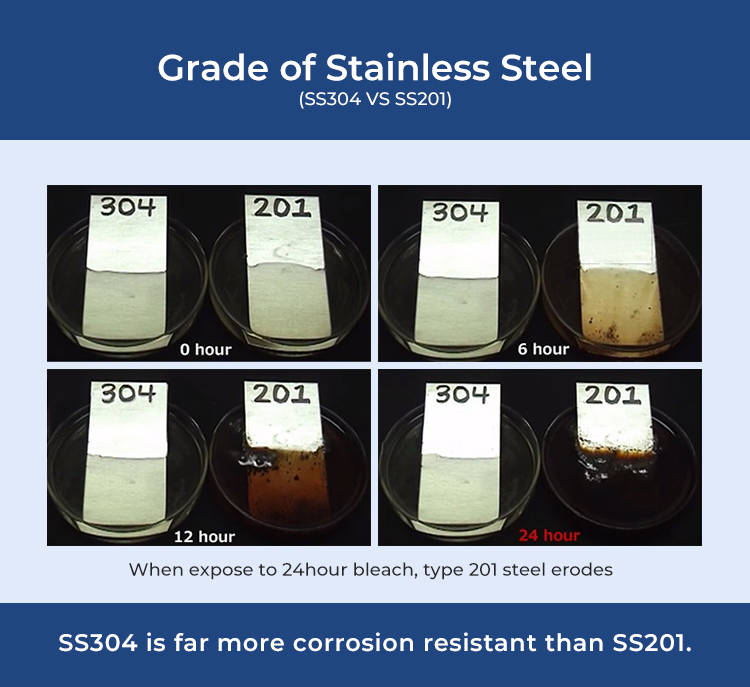

Что касается материалов, наиболее распространенными являются нержавеющая сталь 201 и 304. 201 прочность и внешний вид неплохи, и в условиях нормальной температуры и легкой коррозии он уже может использоваться в большинстве систем вентиляции и дымоудаления. Но 304 имеет лучшую термостойкость и коррозионную стойкость, особенно подходит для высокотемпературных выхлопных зон, турбозон, дизельных систем, химических трубопроводов и других мест с длительной высокой температурой и вибрацией. Если температура вашей окружающей среды составляет несколько сотен градусов Цельсия и выше, выбор 304 в первую очередь будет более безопасным решением. Хотя стоимость 304 выше из-за стоимости обслуживания, стабильности и срока службы, он обычно более экономичен.
Размер внешнего диаметра
Среди всех параметров выбора V-образного хомута внешний диаметр является самым основным и прямым. Если вы используете фланцы, вам необходимо подтвердить внешний диаметр фланца; если хомут устанавливается непосредственно на трубу, то необходимо измерить внешний диаметр трубы. Следует отметить, что V-образный хомут подходит к коллектору, турбокомпрессору или соответствующей поверхности фланца после термической обработки во время эксплуатации автомобиля. Это необходимо для лучшего сохранения эффекта герметизации, а после ослабления и затяжки сам хомут уже имеет небольшую деформацию, поэтому, если вы хотите получить наилучший эффект герметизации, не рекомендуется повторно использовать V-ленточный хомут, даже на трубах с одинаковым внешним диаметром.
Структура канавок
Среди всех подходящих элементов структура канавок — это часть, в которой легче всего допустить ошибку, а также часть, которая требует больше всего доработок. Причина, по которой V-образный ленточный зажим обеспечивает герметичность, заключается в том, что V-образная канавка кольца может полностью соответствовать конструкции кромки фланца, и эта посадка зависит от точного соответствия ширины и глубины канавки.
На разных заводах нет единых стандартов обработки фланцев. Даже для одного и того же размера 3, 4 и 5 дюймов конструкция канавок может быть совершенно разной. Если ширина канавки слишком узкая, зажим не сможет прогнуться на фланце; если ширина канавки слишком широкая, при затягивании возникнет зазор, и уплотнения будет недостаточно; Если глубина канавки неправильная, точка силы сместится, и после длительной вибрации она может ослабнуть. Поскольку об этих деталях невозможно судить глазами, если вы не уверены, вы можете запросить у нас чертежи зажимов и фланцев и сравнить параметр с параметром, не полагаясь на впечатление. Исходя из нашего производственного опыта, если вы занимаетесь разработкой проекта или меняете поставщика, даже если вы используете определенный размер в течение длительного времени, мы все равно предлагаем сначала протестировать один образец.
Спецификация болта, толщина ленты и эффект затяжки
Помимо основного размера, на эффективность использования зажима также влияют структура болта и толщина ленты. Если пространство для установки у вас узкое, длина болта или положение гайки напрямую повлияют на процесс установки. В условиях высокой температуры материал болта также влияет на то, легко ли его захватить или деформировать. Если вам необходимо часто разбирать, вы можете выбрать гайку, устойчивую к более высоким температурам, или самоконтрящуюся гайку.
Толщина ленты влияет на общую прочность зажима, но толще не всегда значит лучше. Слишком тонкая лента приводит к недостаточному усилию зажима, а слишком толстая может затруднить установку или помешать другим деталям в компактном пространстве. При выборе толщины следует учитывать диаметр трубы, состояние вибрации и конструкцию фланца. Рекомендуемая толщина ленты составляет 1 мм, но мы также можем изготовить другую толщину. Если вам нужны предложения или оптовая покупка зажимов с V-образными канавками, свяжитесь с нами..

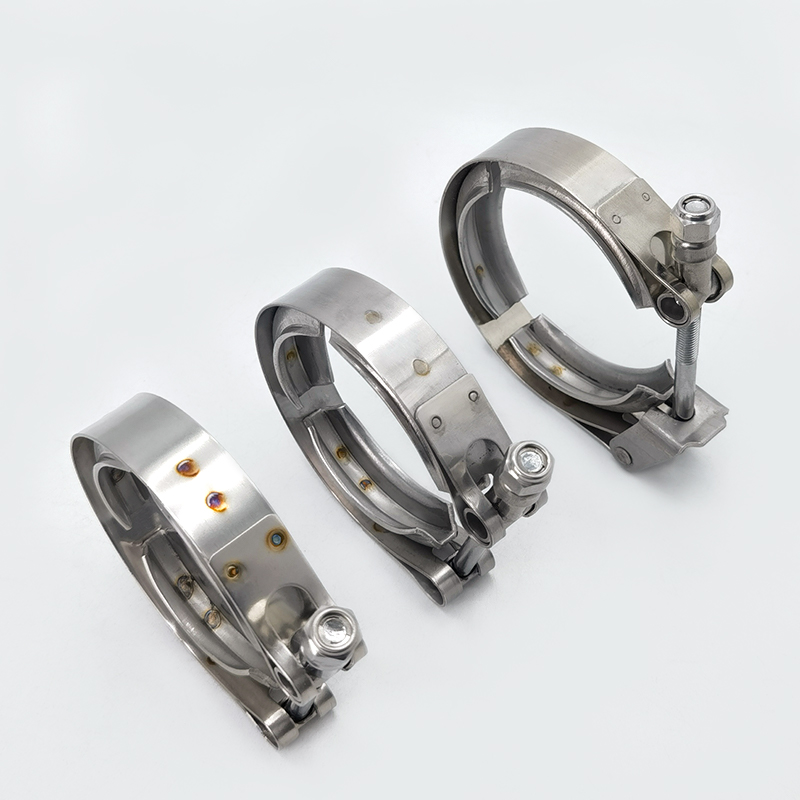

Сравнение зажимов V-образной ленты с разной степенью полировки
Обработка поверхности и упаковка V-образного зажима
Если у вас есть определенные требования к внешнему виду зажима, мы обычно предлагаем вам выбрать полировку. Полировка может уменьшить количество мелких заусенцев и остатков сварки вокруг точки сварки, делая поверхность более чистой, а во время пакетной сборки ее легче очистить. В некоторых местах, которые более заметны, например, секция выхлопной системы или детали выставочного автомобиля, полированный зажим будет выглядеть более однородно и лучше демонстрироваться.
Если вам нужна идентификация, вы можете выбрать лазерный логотип. Лазерная маркировка имеет такие преимущества, как устойчивость к высоким температурам, отсутствие выцветания цвета и сложность ношения, а также помогает идентифицировать бренд или различать разные партии. Большинство клиентов размещают ЛОГОТИП посередине ленты или рядом с болтом, чтобы его можно было увидеть после установки, независимо от того, как вращается зажим. Если вы работаете с разными проектными группами или несколькими дистрибьюторами, лазерная маркировка также может снизить риск смешивания деталей.

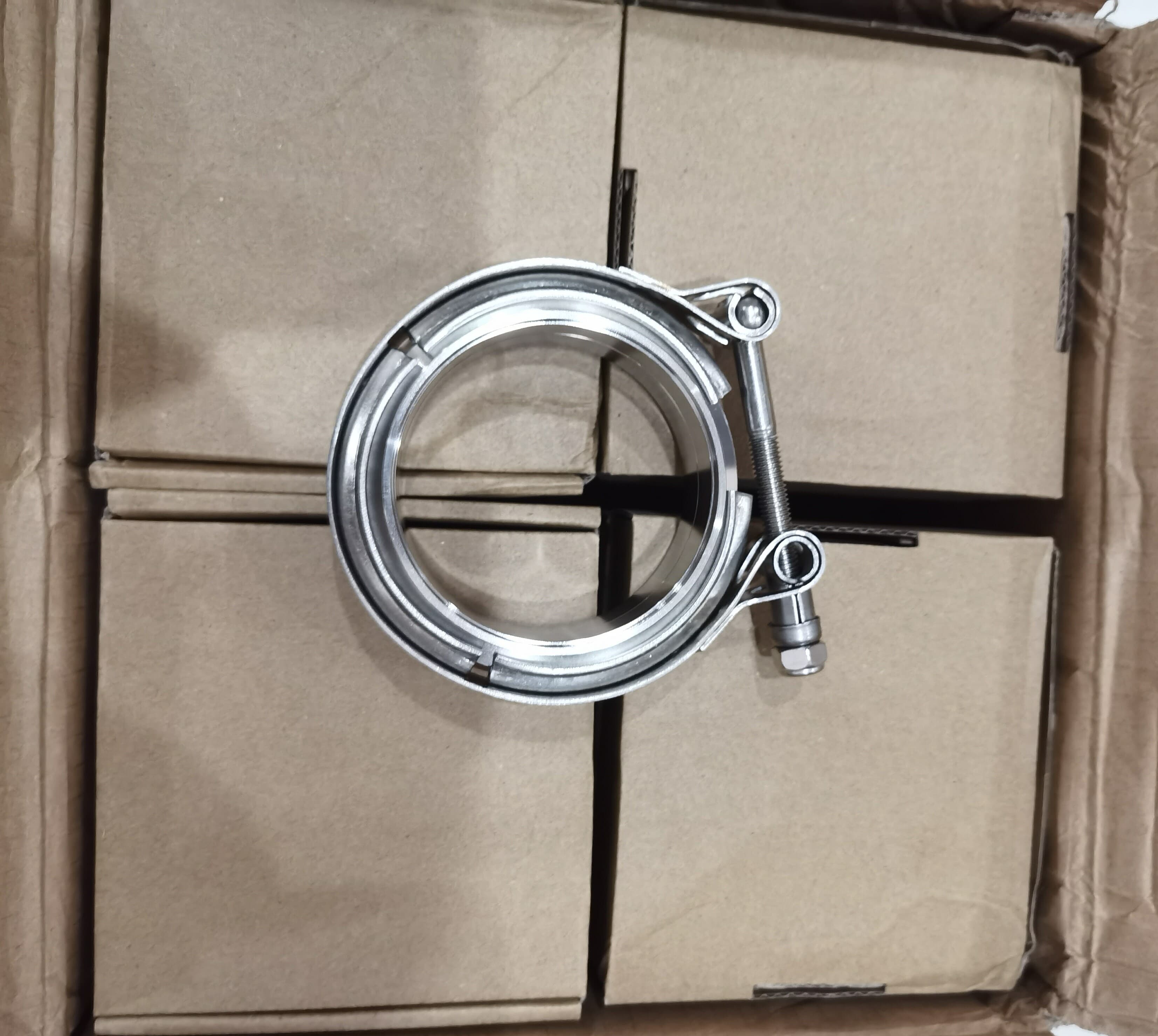

Перед отправкой мы проверим размер, внешний вид и прочность конструкции для каждой партии. Обычный тип, полированный тип, быстросъемный тип и типы с фланцем будут иметь разные методы упаковки. Обычно небольшие размеры упаковывают несколько штук в одну коробку, а большие размеры имеют больший вес, поэтому количество упаковки меньше. Объем разных размеров также меняется, и вы можете обратиться к следующим данным о количестве упаковки и объеме одной коробки.
Например, для размера 2,0 дюйма (ширина и толщина ремешка 19*1,0) нормальный вес составляет 138 г, быстросъемная версия — около 161 г, а вес фланца — около 246 г. Для размера 2,5 дюйма ширина и толщина ремешка по-прежнему составляют 191,0, нормальный вес — около 158 г, быстросъемный вариант — 181 г, вес фланца — 302 г. ТВ-зажим между этими двумя размерами может упаковывать около 90 штук в одну коробку, а объем одного зажима составляет 37*37*25 см, около 0,0342 м⊃3;.
В размере 3,0 дюйма используется ширина и толщина ленты 22*1,0, нормальный вес 237 г, быстросъемный 263 г, фланец 347 г. 3 дюйма - один из самых распространенных размеров в выхлопных системах, объем одного зажима - 47 * 33 * 28 см, около 0,0434 м⊃3;, а обычная упаковка - 60 штук в коробке.
Для большего размера, например 5,0 дюйма, используется ширина и толщина ленты 22*1,0, одиночный вес составляет около 327 г (нормальный) и 347 г (быстросъемный), вес фланца составляет 560 г. V-образные хомуты большого диаметра обычно предназначены для выхлопных труб грузовиков или промышленных труб, а поскольку объем большой, количество упаковки составляет около 50 штук в коробке, чтобы избежать слишком тяжелой отдельной коробки. Объем зажима составляет 44 * 33 * 36 см, около 0,0522. м⊃3;.
Конечно, независимо от того, выбираете ли вы с фланцем или без фланца, полированной или обычной поверхностью, стандартной конструкцией или быстроразъемной конструкцией, мы можем адаптировать метод упаковки в соответствии с потребностями вашего проекта. При международной доставке разумное количество упаковки позволяет избежать деформации зажима, а также снизить стоимость доставки. Если у вас есть собственный размер упаковки или спецификация поддона, вы можете сообщить нам, и мы будем следовать вашему размеру, чтобы проверить и подготовить упаковку.
Индивидуальный V-образный зажим

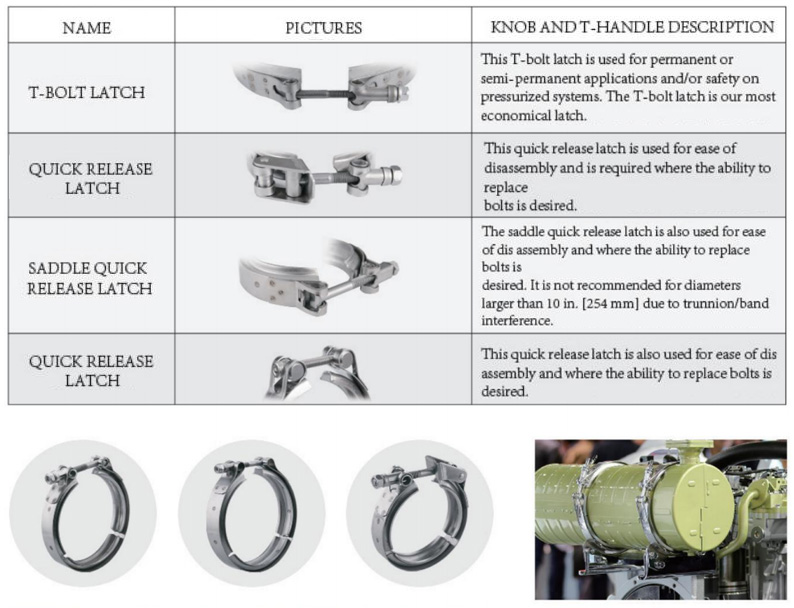

Если структура вашего оборудования особенная или условия использования предъявляют дополнительные требования, вы можете рассмотреть возможность индивидуальной настройки. Вы можете отрегулировать ширину и толщину ленты, угол и глубину V, материал болта и необходимость создания быстроразъемной конструкции. Если во время использования вам необходимо регулярное техническое обслуживание, вы можете отрегулировать положение болта, чтобы его было легче демонтировать. В некоторых ситуациях с ограниченным пространством мы также можем изготовить зажимы специальной формы, и такого рода требования не редкость в производстве оборудования.
Окончание
Когда вы начнете следующую покупку или выберете подходящий V-образный хомут для своего проекта, вы сможете еще раз проверить размер, допуск, структуру фланца и совместимость канавок. Если вы все еще не можете определиться, какой размер выбрать, мы можем помочь вам подобрать наилучшую комбинацию в соответствии с вашими рабочими условиями и чертежами.
Если вы хотите сначала подтвердить качество, мы можем предоставить образцы для оптовых заказов, и вы можете проверить эффект примерки и затяжки на этапе пробной установки. О способе упаковки, объеме загрузки, минимальном заказе или других требованиях вы также можете сообщить нам в любое время, и мы предоставим вам более конкретный план в соответствии с вашим графиком.
Если вам нужны надежные V-образные зажимы для вашего проекта, обращайтесь к нам.
