При сборке или замене выхлопной системы люди часто обращают внимание на глушитель или выхлопную трубу. Но на самом деле самое важное заключается в том, как подсоединяется каждая труба.
Тип соединения определяет, насколько хорошо система выдерживает вибрацию, температуру и длительную усталость. Именно здесь начинается настоящая долговечность.
Почему тип подключения имеет значение
Двигатели постоянно вращаются. Они скручиваются, расширяются и вибрируют, при этом выхлопная труба остается неподвижной.
Если этому движению некуда идти, нарастает стресс. Появляются трещины. Система начинает дребезжать или подтекать.
Вот почему каждое соединение — сварное, зажимное или гибкое — играет особую роль.
Чистая прочность сварных соединений
Правильно сваренное соединение выглядит прочным и надежным. Он выглядит профессионально, отлично герметизирует и выдерживает высокие температуры.
Сварка широко распространена в OEM-системах и выхлопных системах, поскольку она обеспечивает плотную и жесткую конструкцию.
Но за жесткость приходится платить. Когда тепло расширяет переднюю часть или двигатель вибрирует, сварные соединения не могут компенсировать движение. Со временем даже идеальная сварка TIG может сломаться в области горловины или возле коллектора.
Наши инженеры заметили это, особенно в системах из нержавеющей стали, где тепловое расширение велико.
Вот почему большинство современных систем сочетают сварку с гибкими элементами — чтобы обеспечить перемещение там, где это необходимо.

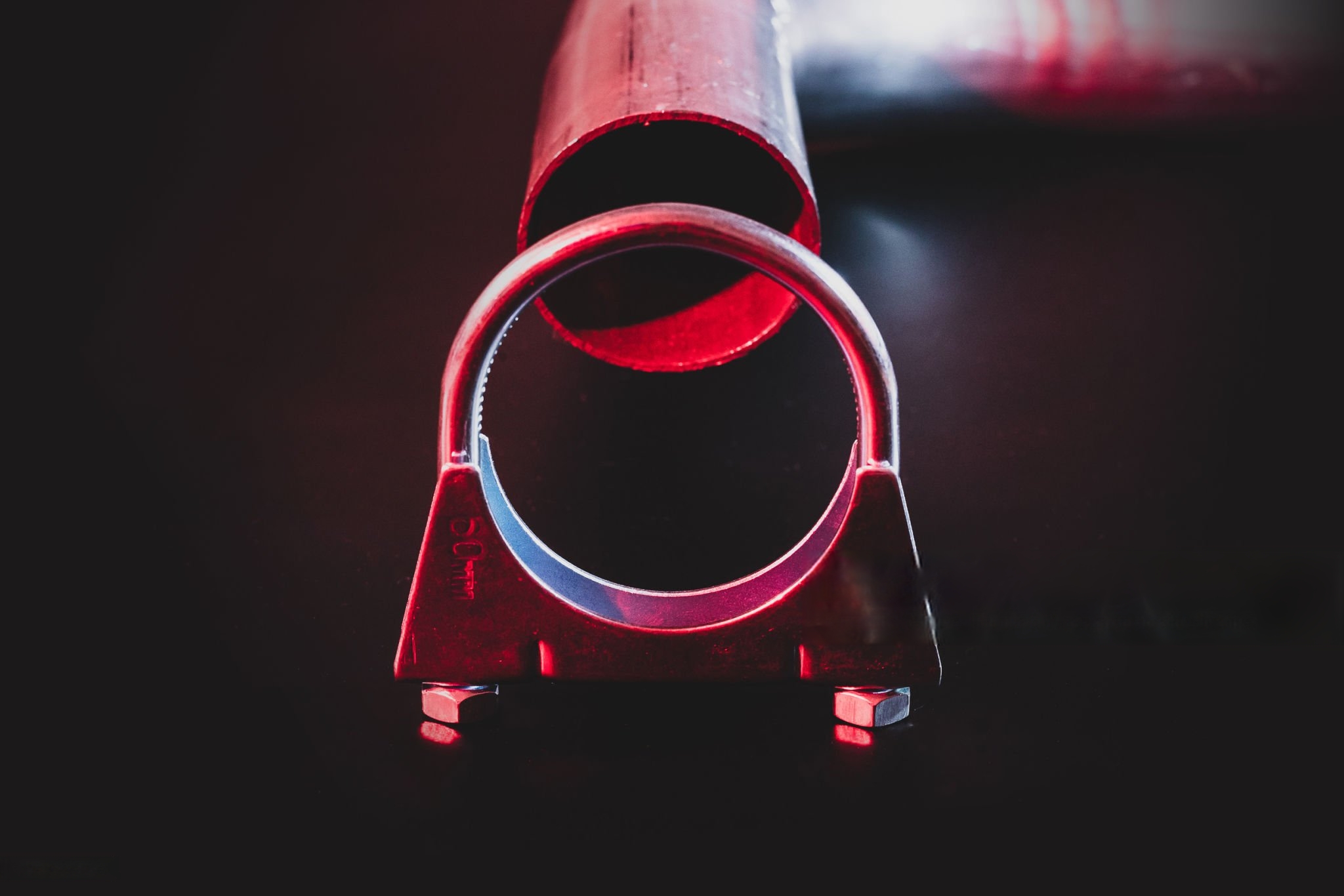

Практичность зажимных соединений
Зажимы существенно облегчают сборку и ремонт. Разобрать или заменить секции можно без резки и сварки.
Хорошо подогнанный хомут V-образной формы или хомут HD обеспечивают почти такое же уплотнение, как и сварка, при условии точной установки.
Зажимы идеально подходят для мастерских и послепродажного обслуживания, где важна гибкость.
Однако хомуты более низкого качества могут ослабнуть после циклов нагрева, что приведет к шуму или утечкам.
Всегда выбирайте хомуты из нержавеющей или алюминизированной стали, точно подходящие к внешнему диаметру трубы.
В некоторых случаях сочетание сварной передней секции с закрепленными задними секциями дает лучшее из обоих миров: прочность спереди и удобство обслуживания сзади.

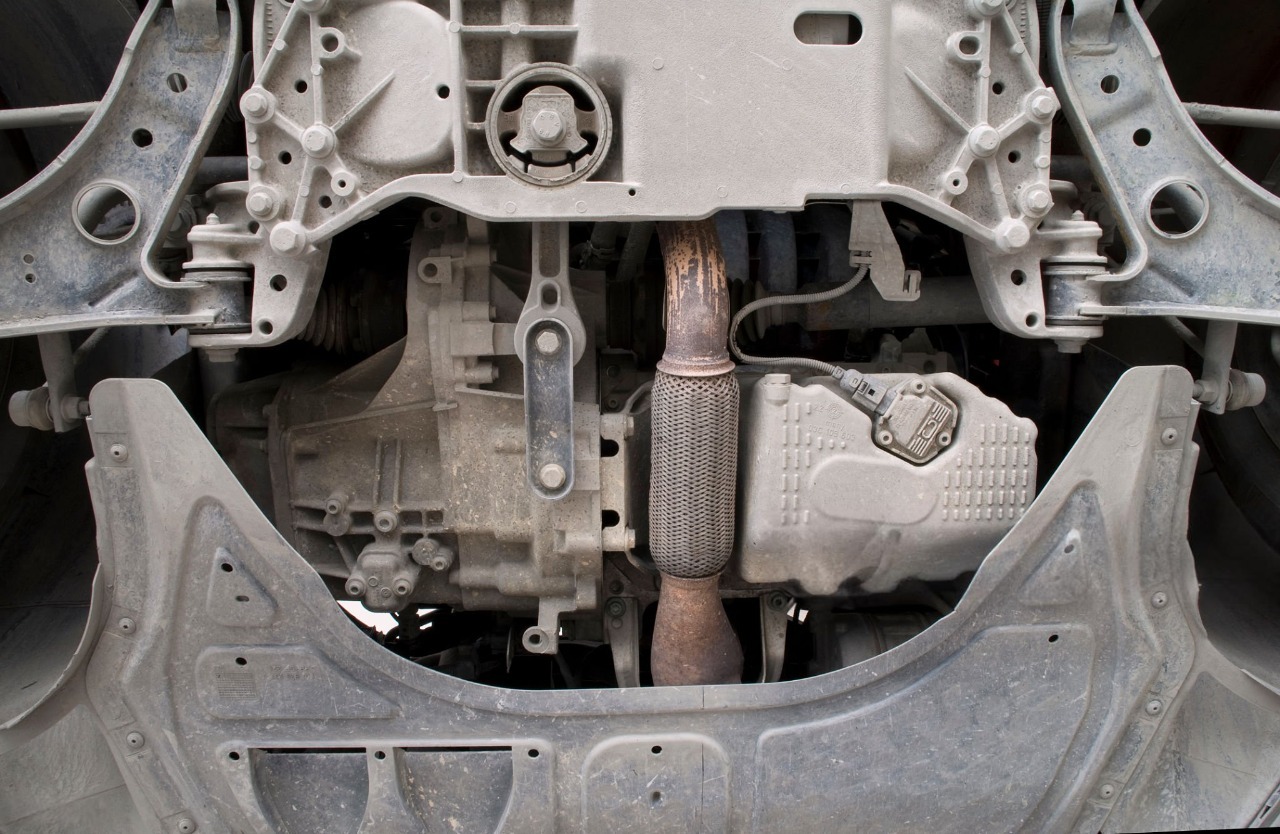

Тихая роль гибких труб
Выхлопная гибкая труба.
Его задача проста: поглощать вибрацию и тепловые движения до того, как они достигнут остальной части системы.
Внутри этой короткой плетеной секции скрывается настоящая инженерия.
Типичная автомобильная выхлопная труба может использовать:
Гидравлические сильфоны для поглощения расширения,
Вкладыши с блокировкой или внутренняя оплетка для сопротивления давлению выхлопных газов,
Нержавеющие или алюминизированные втулки для подключения,
Одинарная или двойная оплетка для устойчивости к вибрации.
Мы часто поставляем такие конфигурации, как гибкие трубы с сетчатой оплеткой, гибкие соединители выхлопных газов или трубы с ниппелями, адаптированные к выхлопным системам автомобилей, грузовиков или генераторов.
Даже овальные или фланцевые типы могут быть изготовлены по чертежам.
Быстрое сравнение, которое вы можете запомнить
| Характеристика | Сварное соединение | Зажимное соединение | Гибкая секция |
| Сила | Очень высокий | Умеренный | Умеренный |
| Устойчивость к вибрации | Низкий | Середина | Высокий |
| Обслуживание | Трудный | Легкий | Умеренный |
| Защита от утечек | Отличный | Хорошо (зависит от соответствия) | Хороший |
| Управление тепловым расширением | Бедный | Справедливый | Отличный |
| Лучший вариант использования | Фиксированные системы OEM | Ремонт/модульное использование | Поглощение вибрации и движения |
В большинстве хорошо спроектированных выхлопных систем все три типа сосуществуют. Сварной шов обеспечивает структуру, зажим обеспечивает обслуживание, а гибкая труба поглощает движение, сохраняя все сбалансированным.
Как контроль качества имеет значение
Даже самый лучший дизайн терпит неудачу без последовательного производства.
Наша команда использует TIG и лазерную сварку для получения точных и герметичных соединений.
Гидравлическая формовка обеспечивает равномерную глубину пульсации каждого сильфона, предотвращая появление слабых мест.

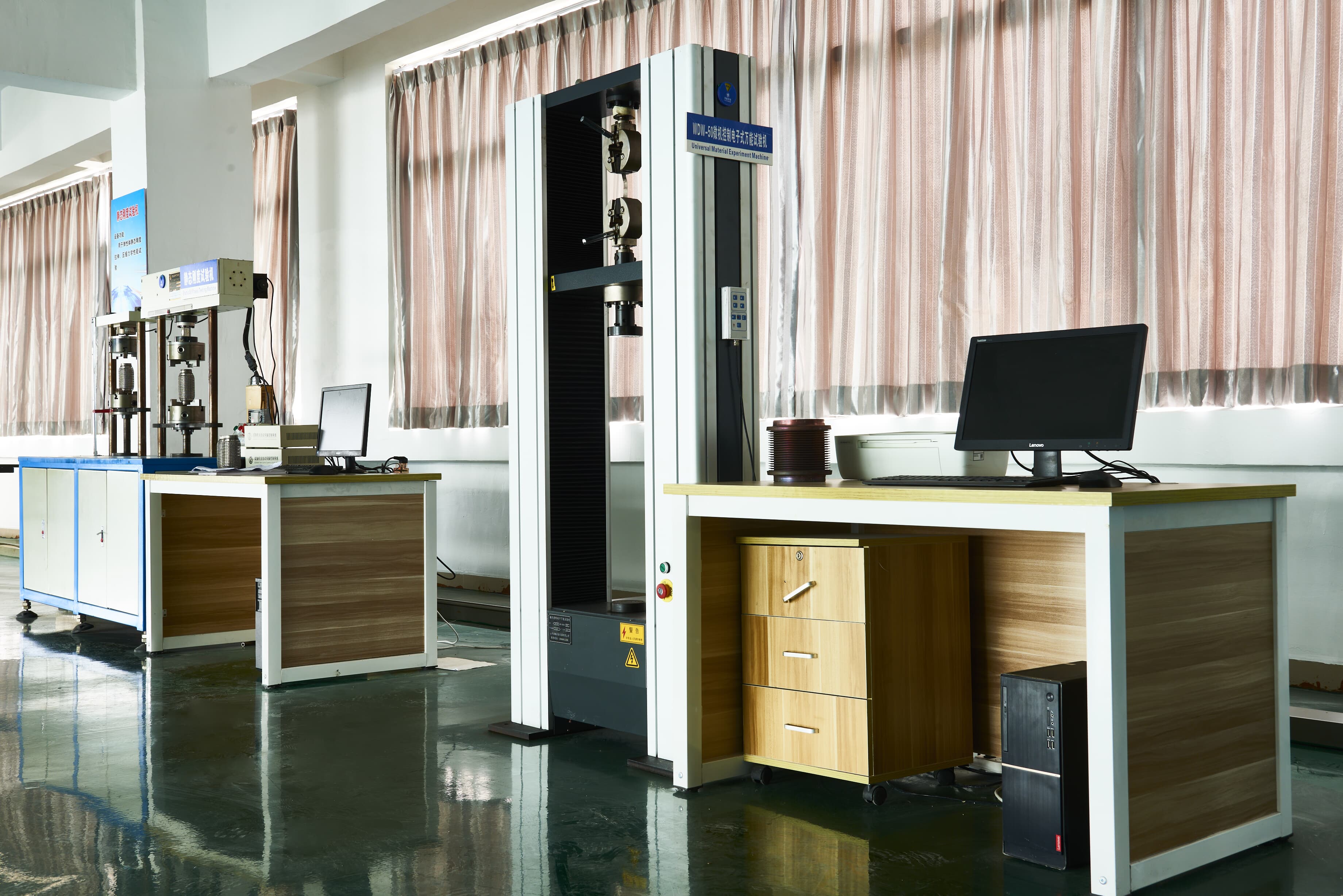

После сборки каждая партия проходит испытания на герметичность, давление, усталость и солевой туман для проверки долгосрочной надежности.
Такое внимание к деталям гарантирует, что каждый выхлопной шланг или гибкая муфта из нержавеющей стали будут работать стабильно — будь то компактный седан или тяжелый грузовик.
Общие вопросы о гибких соединениях выхлопной системы
В1: Как долго обычно служит гибкая труба?
Это зависит от материала и использования. Плетеная труба из нержавеющей стали 304 в хорошо поддерживаемой системе может прослужить 5–8 лет, в то время как более дешевые трубы из мягкой стали могут выйти из строя через 1–2 года.
Вопрос 2. Может ли гибкое соединение устранить вибрационный шум?
Это снижает передачу вибрации, но не устраняет шум, вызванный незакрепленными креплениями или ржавыми кронштейнами. Всегда проверяйте всю систему.
В3: Могу ли я сварить гибкую трубу вместо хомутов?
Да, но будьте осторожны. Сварка слишком близко к оплетке может привести к повреждению внутреннего вкладыша. Предварительно установленные ниппели или фланцы лучше подходят для сварных соединений.
В4: В чем разница между сетчатой оплеткой и типами блокировки?
Сетчатая оплетка поглощает внешнюю вибрацию, а блокировка поглощает внутреннее давление и поддерживает поток. Многие системы для тяжелых условий эксплуатации сочетают в себе и то, и другое.
Сбалансированная система служит дольше
Самая мощная выхлопная система – это не та, в которой используется самая толстая сталь, а та, которая предназначена для естественного движения вместе с двигателем.
Сварные швы придают структуру, хомуты обеспечивают удобство эксплуатации, а гибкие трубы обеспечивают свободу движений.
Вместе они образуют систему, которая прослужит дольше, работает тише и избавит вас от будущих затрат на ремонт.
