О выхлопных сильфонах и гибкой трубе
В Интернете вы часто можете увидеть выхлопные сильфоны и гибкую трубу, отнесенные к одной и той же категории. Это происходит потому, что они оба могут появляться в одной и той же выхлопной системе, выглядя как «гибкие конструкции». Но с инженерной точки зрения их принципы работы, структурная прочность и сценарии применения совершенно разные. Если вы сравниваете эти два продукта, это обычно означает, что в вашей системе есть как проблемы с вибрацией, так и, возможно, потребности в компенсации теплового расширения или смещения, поэтому вам необходимо точно решить, какой из них использовать.
Многие люди просто думают о выхлопных сильфонах как о «мягких трубках без плетеных слоев», как будто они просто удаляют внешнюю оплетку гибкой трубы и сохраняют внутреннюю металлическую гофрировку. Но на самом деле прочность гофры и логика конструкции этих двух видов изделий совершенно различны. Гофр внутри гибкой трубы обычно спроектирован так, чтобы взаимодействовать с оплеткой для поглощения вибрации, при этом толщина стенки, форма волны и жесткость склоняются к гибкости; в то время как настоящий сильфон, используемый для компенсации, должен выдерживать осевое сжатие, тепловое расширение, противодавление и длительную циклическую работу. Его геометрия гофра, метод изготовления, распределение слоев и величина компенсации соответствуют более высокому инженерному уровню.
Проще говоря: они могут выглядеть похоже, но функции у них совершенно разные. Следующий контент поможет вам по-настоящему отличить их структуру, логику применения и показатели долговечности, что может снизить затраты на связь при оптовых закупках гофрированных труб или других компенсаторов из нержавеющей стали и помочь избежать выбора неправильного продукта для неподходящих условий эксплуатации.
Что такое выхлопная гибкая труба

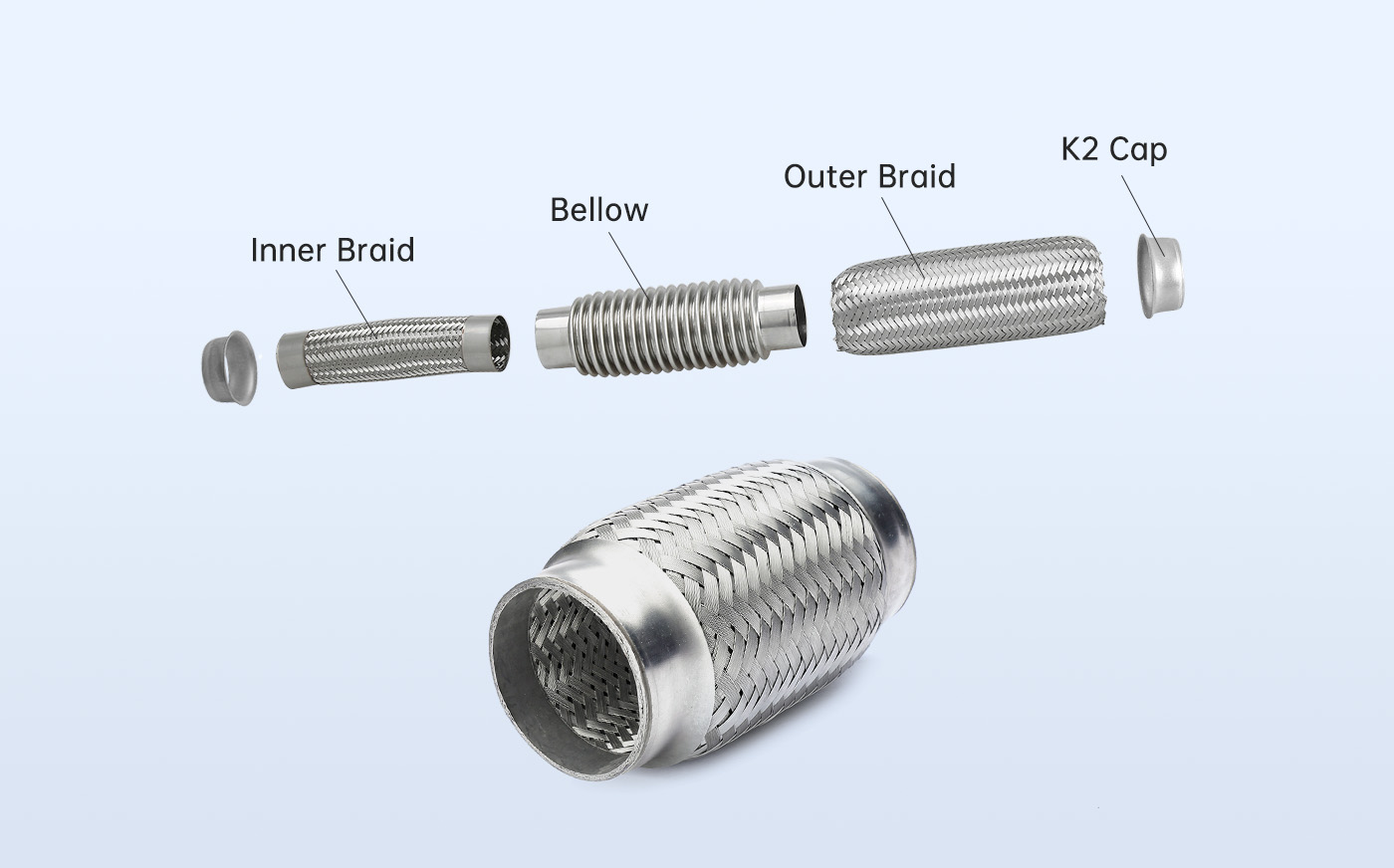

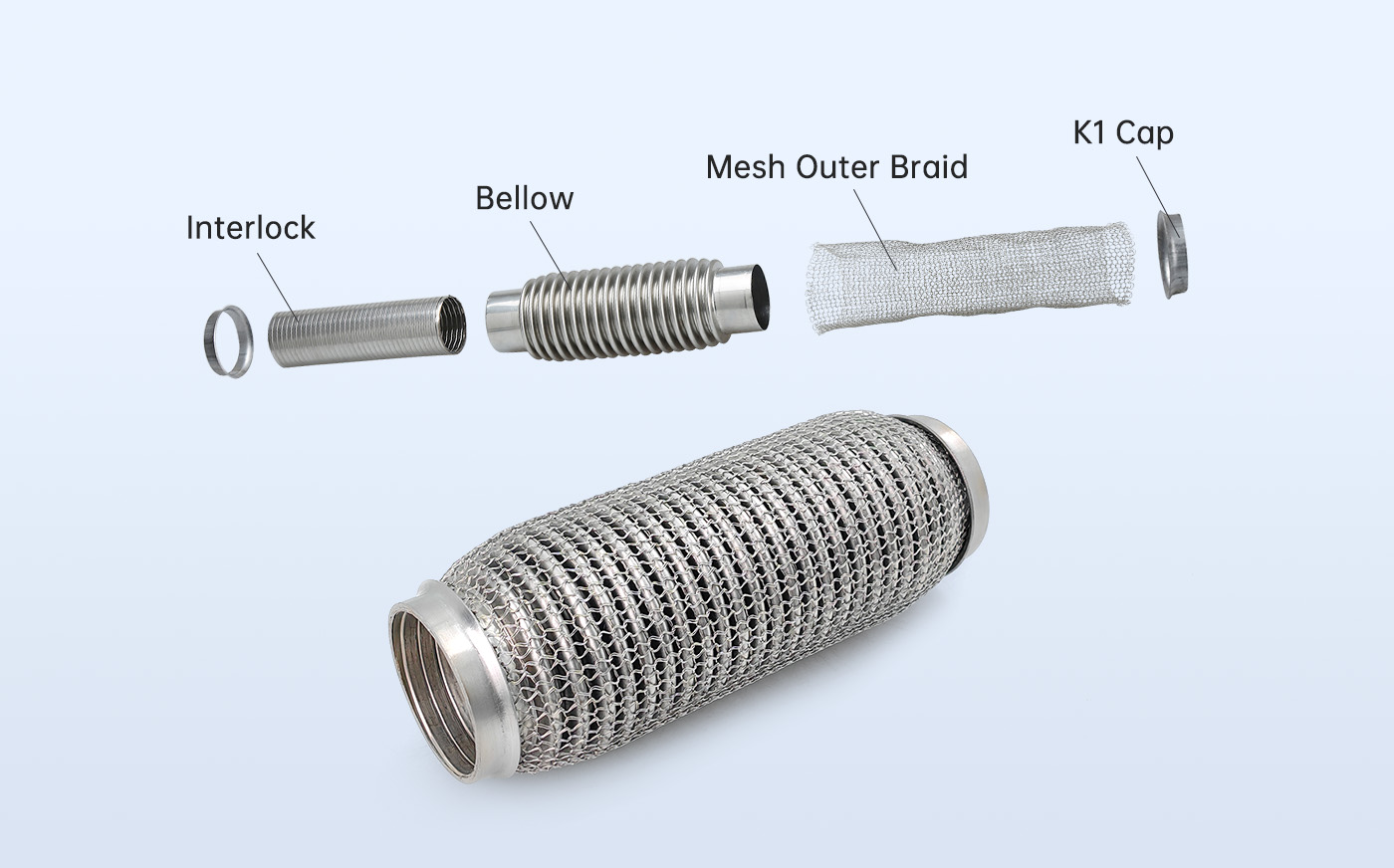

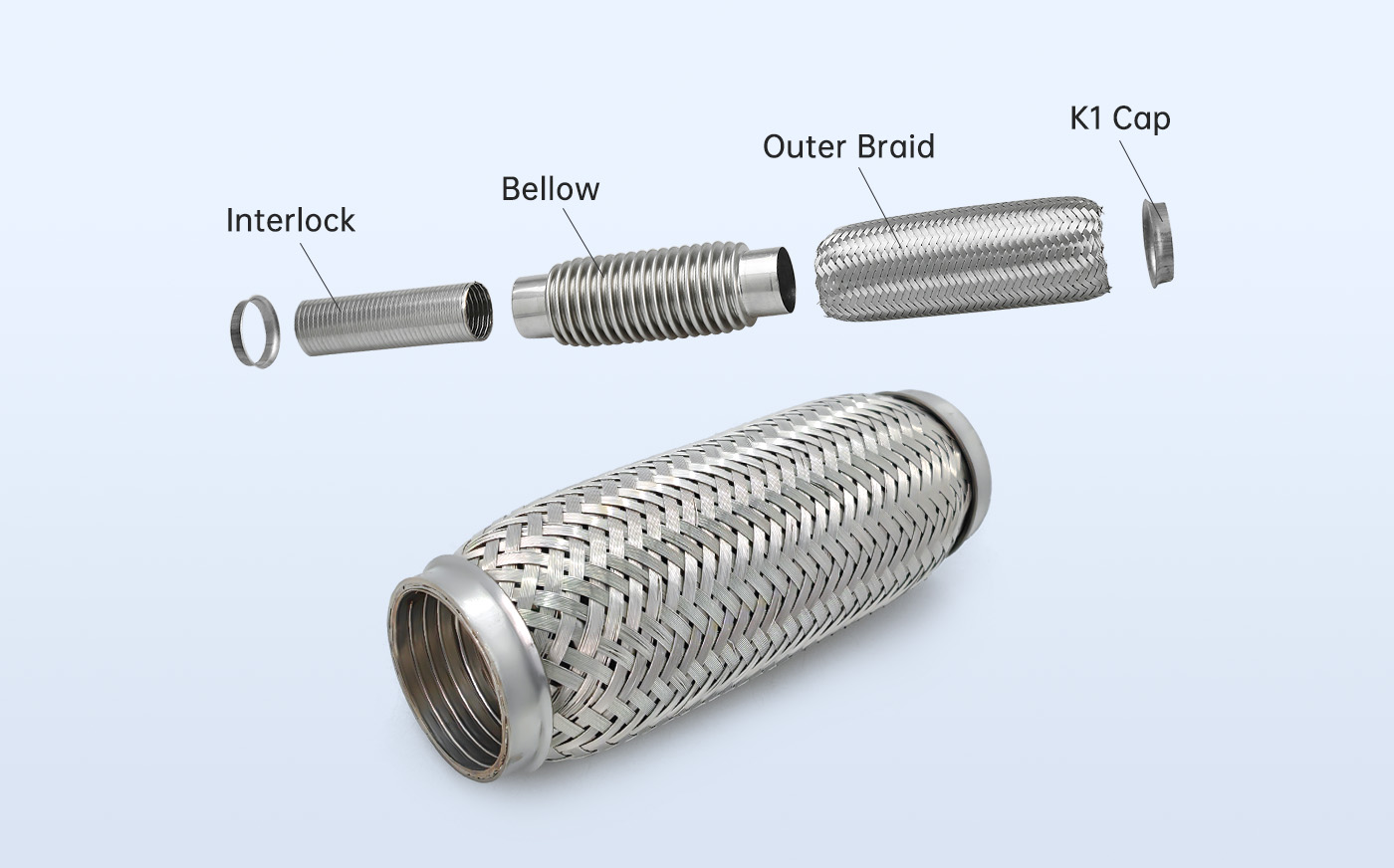

В выхлопной системе основная функция гибкой трубы очень проста: создать гибкую секцию, которая может поглощать вибрацию и смягчать небольшие смещения, предотвращая растягивание выхлопной линии из-за тряски двигателя, удара о дорогу или теплового расширения и сжатия. Его базовая структура состоит из гофрированной трубки из нержавеющей стали, внешнего плетеного слоя (одинарной, двойной, сетчатой или тонкой оплетки), зажимов, а иногда и внутреннего плетеного слоя, компенсаторов или удлиненных соединителей. Среди них гофрированная трубка обеспечивает гибкость движения, оплетка имеет механические ограничения и устойчивость к вибрации, блокировочный вкладыш или внутренняя оплетка обеспечивает поддержку внутренней стены для уменьшения турбулентности и шума, а разъем предназначен для облегчения установки.

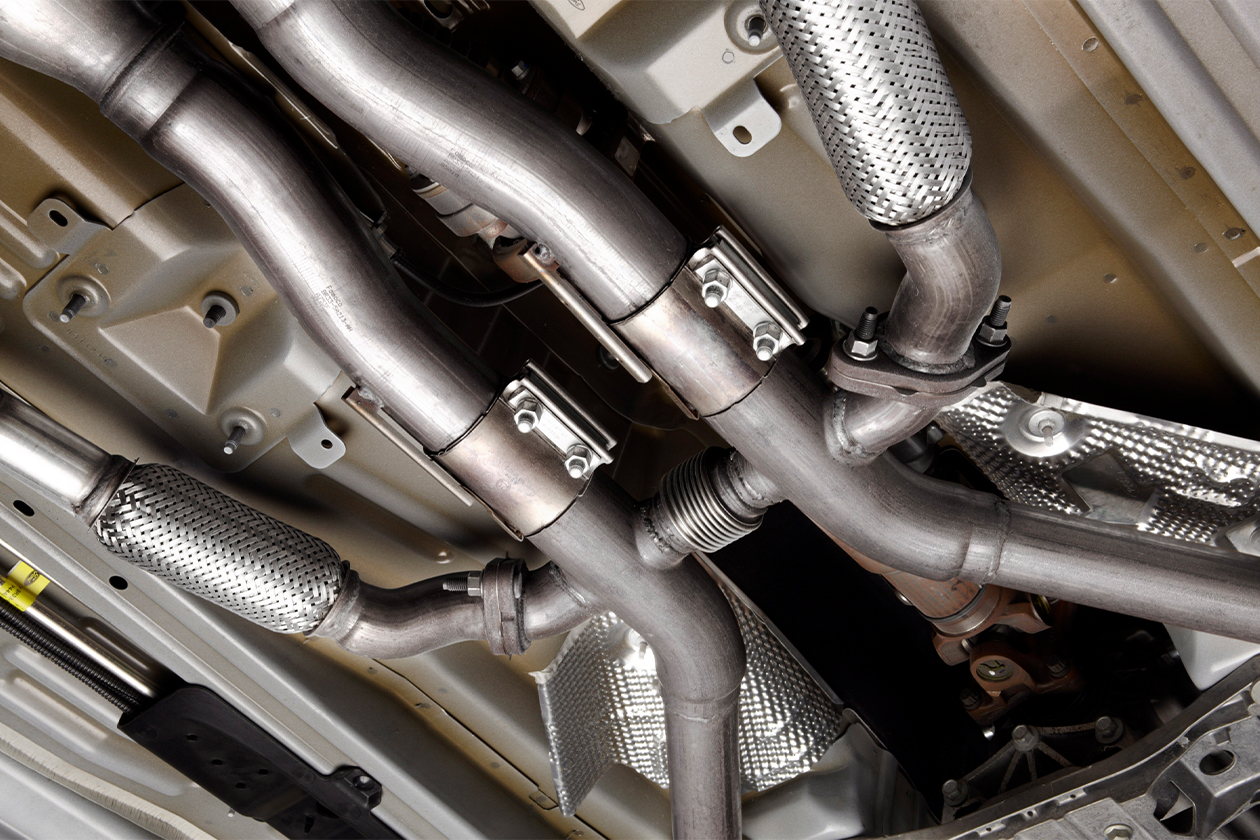

Гибкие трубы больше подходят для выхлопных систем в стандартных условиях, например, легковых автомобилей и некоторых модифицированных автомобилей. В таких условиях смещение ограничено, изменения температуры и давления относительно контролируемы, а поглощение вибрации, обеспечиваемое гибкой трубой, достаточно для защиты ключевых деталей, таких как каталитические нейтрализаторы, выпускные отверстия турбины, подвески и сварные швы. Наши шланги из нержавеющей стали также могут быть изготовлены по индивидуальному заказу различной длины, диаметра, формы, прочности материала и типов соединений для мотоциклов, кораблей, тяжелых грузовиков, промышленного оборудования и других применений.
В конечном счете, ценность гибкой трубы по-прежнему заключается в «подавлении вибрации». Она уменьшает осевые и поперечные силы, вызванные резонансом, сохраняя стабильность выхлопной системы. Если ваша выхлопная система традиционна и требует экономичного, гибкого и адаптируемого соединения, гибкая труба обычно отвечает требованиям.
Что такое выхлопной сильфон
Если гибкую трубу можно рассматривать как гибкое соединение, ориентированное на «поглощение вибрации», то сильфоны являются настоящими «компонентами компенсации». Гибкая труба опирается на гофрирование, взаимодействующее с оплеткой для ограничения смещения; его структура легкая, а диапазон гибкости ограничен. Целью конструкции сильфонов является непрерывная обработка осевых изменений, вызванных тепловым расширением в условиях высокой температуры, большого смещения и большого количества циклов работы.

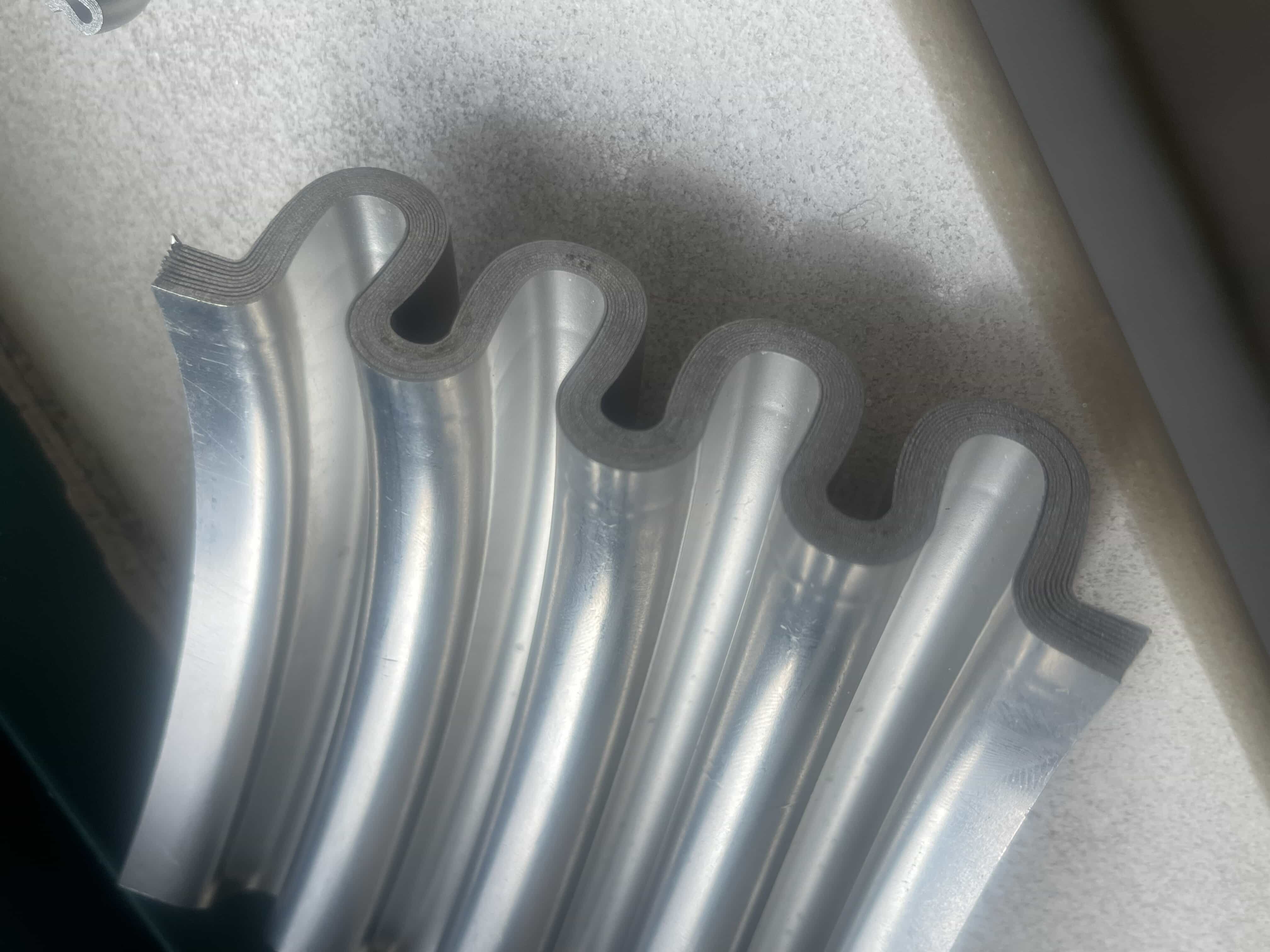

Вытяжные сильфонные конструкции могут быть однослойными, двухслойными, трехслойными или состоящими из десятков тонких металлических слоев в многослойной композитной стенке. Чем больше слоев, тем выше стабильность и усталостная долговечность каждого гофра, тем большую разницу температур и смещения он может выдержать. Инженерное внимание здесь сосредоточено не на «подавлении вибрации», а на «компенсационной способности», «усталостном ресурсе», «циклической устойчивости» и «управляемых режимах отказа».

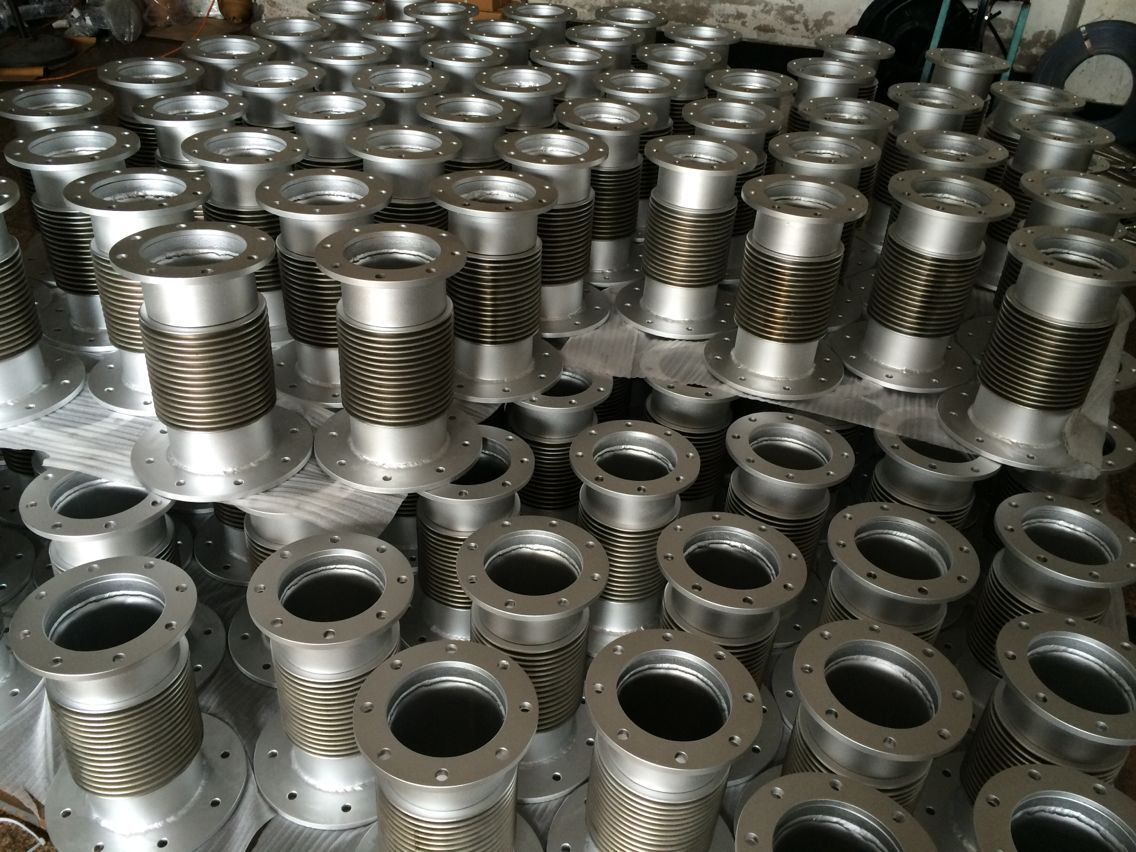

В большинстве высокотемпературных выхлопных систем сильфоны комбинируются с фланцами, ограничительными кольцами или внешними защитными втулками, образуя комплексные компенсационные узлы. Они используются в выхлопных трубопроводах коммерческих автомобилей, строительной технике, выхлопных газах котлов, генераторных установках, высокотемпературных системах дымовых газов и другом оборудовании с непрерывным тепловым расширением.
Какой из них выбрать?
На самом деле вам не нужно постоянно сравнивать «что лучше», потому что гибкая труба и сильфон не взаимозаменяемы. Если ваша система в основном занимается поглощением вибрации, малым рабочим объемом и компенсацией ошибок установки, а температура выхлопных газов находится в пределах нормального диапазона обычных двигателей, гибкая труба является более подходящей.
Но когда система испытывает явное тепловое расширение, осевое растяжение и постоянную высокую температуру, разумным выбором будет сильфон в качестве гофрированного компенсатора. Он обеспечивает «структурную компенсацию», а не просто «снижение вибрации», и часто отсутствие компенсации напрямую влияет на срок службы системы.
Если вы все еще не уверены, вы можете сообщить нам следующие четыре рабочих параметра:
Диапазон температур
Направление и величина смещения
Метод поддержки и фиксации
Противодавление и вибрационная среда
Мы можем объединить их, чтобы помочь вам выбрать продукт, подходящий для вашей системы.
Почему многие сильфоны дороже, чем гибкие трубы
Причина, по которой сильфоны дороже гибких труб, проста: они выполняют более «требовательную» работу. В сильфонах больше слоев гофрирования, используется больше металла и используются более сложные производственные процессы. Им необходима точная формовка, чтобы каждое расширение и сжатие происходило плавно и без проблем. Они также проходят различные испытания, чтобы гарантировать, что они могут выдерживать высокие температуры и многократное осевое растяжение в течение длительного времени без растрескивания и разрушения.
Гибкая труба имеет простую конструкцию и в основном используется для поглощения вибрации двигателя и компенсации небольших смещений. Он использует меньше материала, его проще производить и, естественно, он стоит дешевле. Только сильфоны могут работать стабильно, особенно в условиях высоких температур, длительной эксплуатации или высокой долговечности, поэтому цена соответственно выше.
Точки, на которые следует обратить внимание
Вопрос: Можно ли использовать гибкую трубу и сильфон вместе?
А: Да. В некоторых сложных выхлопных системах можно использовать как гибкую трубу, так и сильфон. Гибкая труба поглощает вибрацию двигателя и малый рабочий объем, а сильфоны поглощают тепловое расширение и большой рабочий объем. Правильное сочетание делает выхлопную систему стабильной и долговечной.
Вопрос: А как насчет выбора материала?
A: В гибкой трубе обычно используется нержавеющая сталь 304 или 321, чего достаточно для обычных автомобильных выхлопных систем. Материалы сильфонов должны оставаться стабильными при высокой температуре, высоком давлении и агрессивных газах. Специально для некоторых морских сильфонов для продления срока службы используются высокопрочная нержавеющая сталь 316L, высоколегированные сплавы, сплавы на основе никеля или многослойные композитные конструкции.
Вопрос: Влияет ли гибкая труба на звук выхлопа?
О: В какой-то степени да. Поскольку гибкая труба может амортизировать вибрацию и незначительный резонанс, она может уменьшить передачу вибрации, что может незначительно повлиять на звук выхлопа. Сильфоны больше ориентированы на компенсацию смещения и мало влияют на звук.
Вопрос: Что следует учитывать при логистике и упаковке?
Ответ: Гибкая труба обычно защищается пеной, бумажными трубками или полиэтиленовыми пакетами, а затем упаковывается в картонные коробки или поддоны. Из-за множества слоев гофрирования и точной структуры сильфоны требуют более строгой упаковки, часто с защитными пластинами или наполнителями на гофрированной части для предотвращения деформации во время транспортировки. Правильная логистическая упаковка гарантирует, что товар попадет к покупателю в исходном состоянии.
Вопрос: Есть ли различия в установке?
Ответ: Гибкая труба имеет относительно низкую точность установки и может выдерживать небольшой изгиб или перекос. Сильфоны требуют высокой осевой центровки; несоосность может вызвать концентрацию напряжений, влияющую на компенсационные характеристики и жизнь.
Вопрос: Что больше подходит для модификации или облегченных систем?
Ответ: Для модифицированных автомобилей или облегченных выхлопных систем предпочтительнее использовать гибкую трубу из-за ее большой гибкости, легкого веса, низкой стоимости, а также простоты установки и настройки. Сильфоны, хотя и долговечны и устойчивы к усталости, тяжелее и дороже, обычно используются в мощных или длительно работающих системах.
Долговечность выхлопных сильфонов и гибких выхлопных труб
Вы можете подумать, что гибкая труба недолговечна, но зачастую повреждение вызвано не самой трубой. Наиболее типичной проблемой является неправильное расположение опоры, в результате чего вес выхлопных газов давит непосредственно на гибкую секцию. Под таким напряжением любая коса быстро устанет. Более того, постоянное скручивание, несоосность во время установки или скопление воды в корпусе, вызывающее внешнюю коррозию, могут привести к преждевременному выходу из строя оплетки. Кроме того, системы с турбонаддувом при высоком противодавлении производят пульсирующие удары, а внутреннее гофрирование может чрезмерно расширяться за короткие циклы, что еще больше сокращает срок службы. Самое главное, гибкая труба не является компенсатором высоких температур; он в основном справляется с вибрацией и небольшим смещением. Если его использовать там, где требуется сильфон, он неизбежно рано утомится — это определяется принципами конструкции.
По сравнению с гибкими трубами сильфоны имеют явно более длительный срок службы, поскольку они рассчитаны на реальное тепловое расширение и смещение. Наиболее важными параметрами гофрированной трубы являются пики и впадины, определяющие компенсацию, жесткость и усталостную долговечность. Многослойные структуры не просто толще; они распределяют напряжение металла через внутренние и внешние слои, сохраняя низкую деформацию каждого слоя, улучшая термостойкость и срок службы. В высокотемпературных системах или системах с большим рабочим объемом сильфоны часто включают в себя внутренние втулки, балансировочные кольца и направляющие кольца для контроля эрозии среды, стабилизации гофрирования и предотвращения местного коробления во время сжатия. Это типичная конструкция гофрированного компенсатора, которой нет в гибких трубах. Таким образом, гибкая труба не может сохранять стабильный срок службы при постоянной высокой температуре, значительном осевом расширении или длительной работе двигателей большого объема.
Как определить, надежен ли поставщик
Выбирая поставщика гибких компонентов выхлопной системы, не дайте себя сбить с толку маркетинговыми или ценовыми уловками. Настоящими показателями прочности завода являются надежные источники сырья, стабильное качество сварки, стандартное формование гофра, отчеты об усталостных испытаниях, строгие допуски на размеры и подробные образцы.
Если вам необходимо приобрести подходящие выхлопные шланги и сильфоны из нержавеющей стали, вы можете связаться с нами в любое время. YDCT, как ведущий китайский производитель гофрированных труб, имеет более чем тридцатилетний опыт производства автомобильных шлангов из нержавеющей стали, выхлопных сильфонов и сопутствующей продукции, обслуживая клиентов в более чем 100 странах и регионах. Мы оснащены передовыми цехами по формованию бесшовных труб, цехами по формованию оплеток, цехами прецизионной сварки, цехами штамповки с ЧПУ и лабораториями по испытанию сильфонов с ежемесячной производственной мощностью до 350 000 единиц.
Мы также предоставляем индивидуальные услуги в соответствии с потребностями клиента, включая различные материалы, слои гофрирования, длину и типы соединений для гибких компонентов выхлопной системы, поддерживающую сварку, зажимы, фланцы и другие методы установки. Каждая партия перед отправкой строго проверяется и проверяется на образцах, чтобы гарантировать соответствие характеристик фактическим условиям эксплуатации. Независимо от вашего применения, YDCT может предложить надежные решения для поддержания стабильности вашей выхлопной системы и снижения затрат на техническое обслуживание.
Заключение
Независимо от того, выбираете ли вы гибкие компоненты для транспортных средств, строительной техники, генераторных установок или промышленных выхлопных систем, главное не решить, что «лучше» между сильфоном и гибкой трубой, а понять, какой из них действительно соответствует вашим условиям эксплуатации. Гибкая труба в основном используется для поглощения вибрации и компенсации небольшого смещения, тогда как сильфоны предназначены для работы в условиях высоких температур и осевого расширения, чтобы выдерживать тепловое расширение и большое смещение. Они решают разные виды эксплуатационных задач, поэтому затраты и срок службы различаются. Зная температурный диапазон вашей системы, направление смещения, противодавление и условия установки, вы можете сделать разумный выбор. Если вы все еще не уверены, вы можете связаться с нами , и мы поможем вам подобрать правильную структуру, сэкономив ваше драгоценное время.
