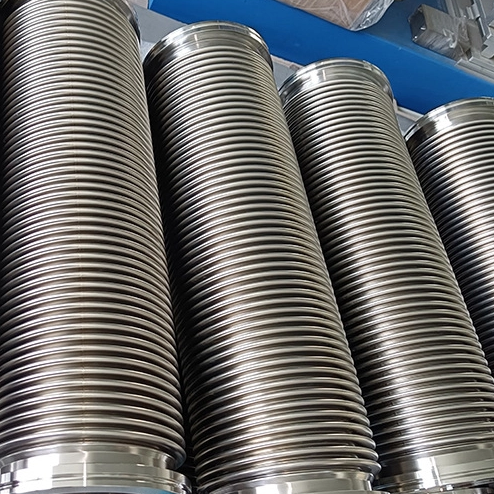

| Гибкие шланги с вакуумными сильфонами KF широко используются в трубопроводных системах высокого вакуума, где требуются гибкие герметичные соединения. Каждый шланг изготовлен из тонкостенной нержавеющей стали со спиральными или кольцевыми гофрами, что обеспечивает превосходную гибкость и поглощение вибрации. Они служат важнейшим связующим звеном между вакуумными компонентами, обеспечивая легкую установку, разборку и регулировку системы без инструментов и болтов. YDCT поставляет полный ассортимент вакуумных сильфонов из нержавеющей стали по стандартам KF, ISO и CF. Фланцевый шланг KF предназначен для поглощения смещений положения, уменьшения передачи вибрации и выдерживает как статические, так и динамические движения в условиях вакуума или чистого газа. | |||||||||
Стандартные и стандартные товары
Наши обычные гибкие шланги KF охватывают размеры KF10–KF50 и доступны в стандартной длине от 100 мм до 2000 мм. В комплект каждого шланга входит:
Фланцы KF (нержавеющая сталь 304/316L), приваренные с обоих концов.
Скорость утечки ≤ 5×10⁻⁹ Па·м³/с, испытания гелием.
Срок службы на изгиб более 10 000 циклов, в зависимости от условий установки.
Рабочая температура: от −196°C до +450°C.
Мы стараемся держать стандартные товары на складе для быстрой доставки, но заказы большого объема или определенной длины обычно требуют короткого времени производства.
Поскольку сильфоны тонкостенные, чрезмерный изгиб или кручение могут сократить срок службы — об этом следует помнить при установке.

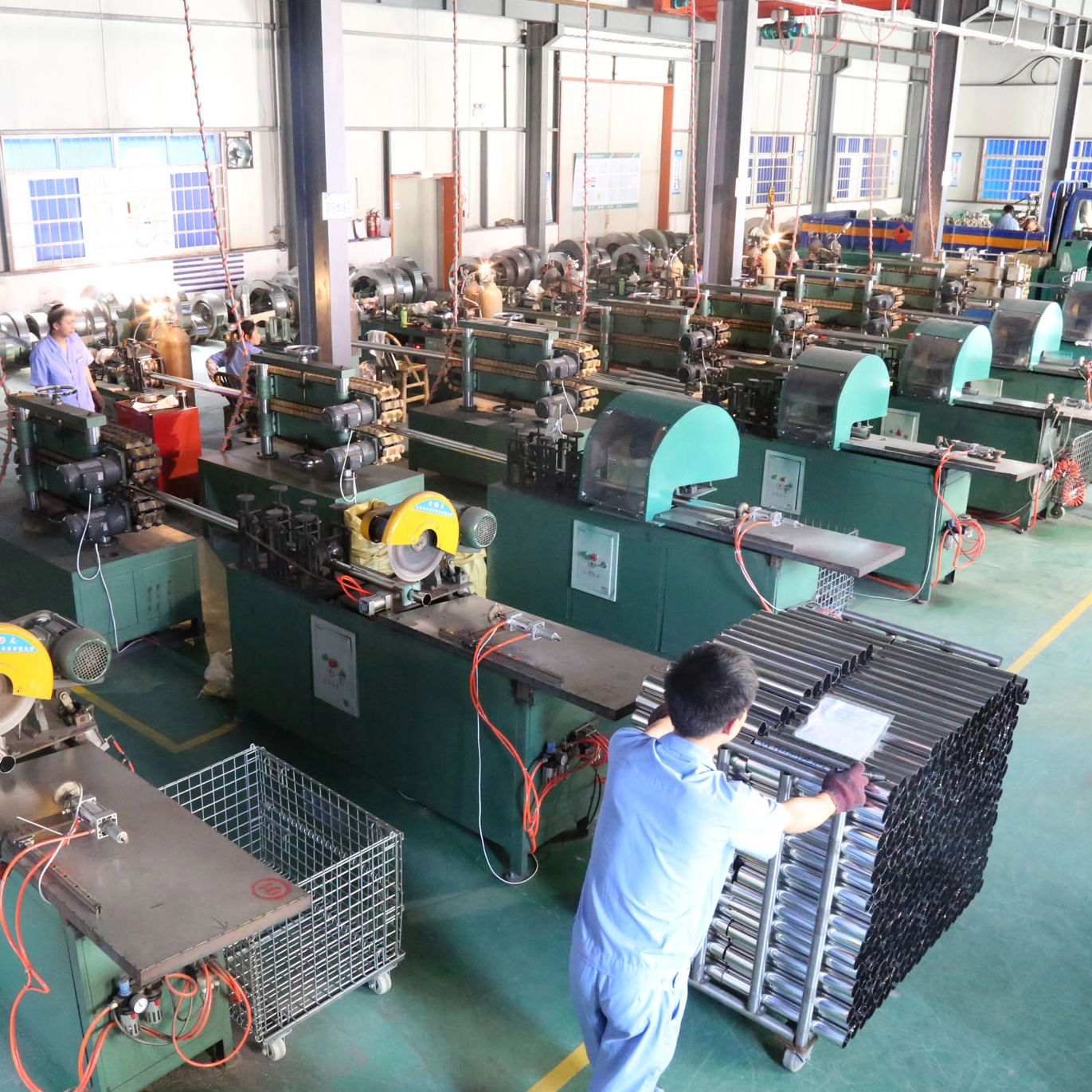

Как один из опытных производителей металлических сильфонов, мы потратили годы на то, чтобы сделать вакуумные сильфоны более надежными и простыми для установки в различные системы.
Мы уделяем внимание практическим вещам: как материал ведет себя под напряжением, как сварной шов держится с течением времени и как работает герметизация, когда система работает непрерывно.
Варианты настройки и зажим
Вы можете выбрать из:
Нестандартная длина или комбинации фланцев (KF–KF, KF–ISO, KF–CF)
Варианты материалов: нержавеющая сталь 304, нержавеющая сталь 316L или сварная тонкостенная трубка.
Тип оплетки: одинарная, двойная или нет.
Сварка и обработка поверхности: вакуумный отжиг, полировка или пассивация.

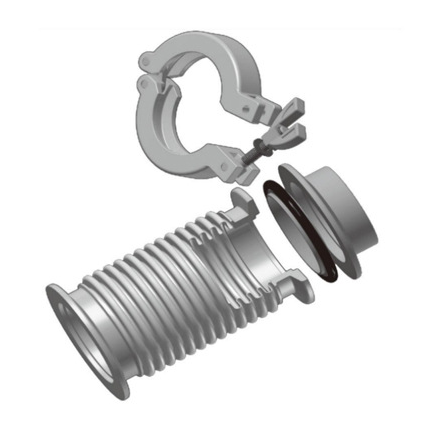

Каждый шланг можно соединить с соответствующими хомутами KF и центрирующими кольцами (с уплотнительным кольцом) для полной сборки.
Мы рекомендуем заказывать шланг вместе с хомутами для обеспечения совместимости.
| Аксессуар | Описание | Примечания |
|---|---|---|

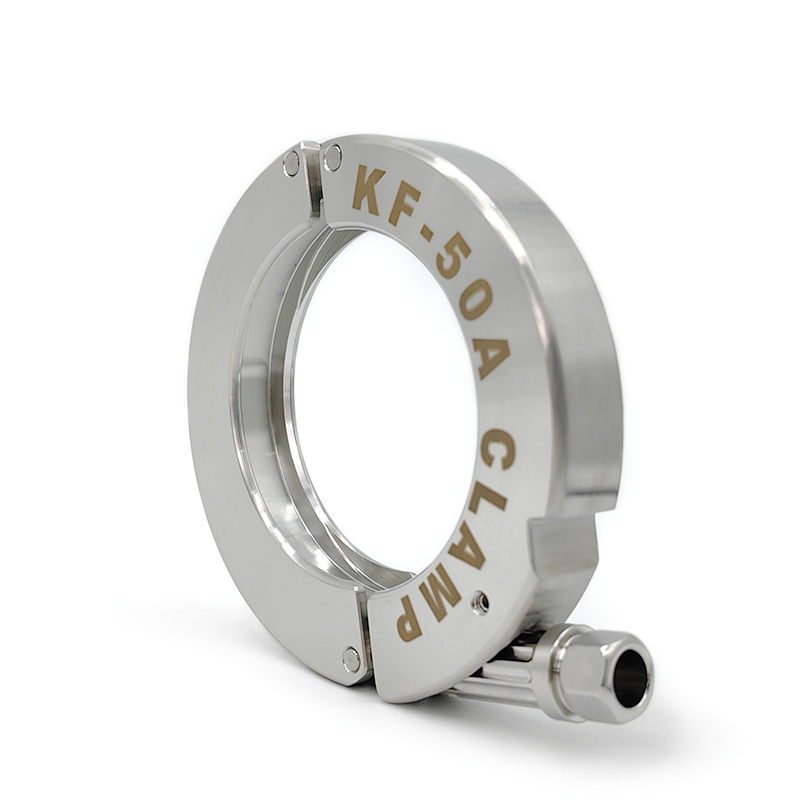

| Зажим КФ | Быстрозажимной зажим из алюминия или нержавеющей стали | Легко включается/выключается, инструменты не требуются. |
| Центрирующее кольцо | Нержавеющая сталь + уплотнительное кольцо Viton/NBR | Используется между фланцами для плотного уплотнения. |
| Набор фланцев | Зажим + кольцо + концы шлангов | Обычно поставляется как один комплект |
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Вопрос: Могу ли я использовать свои собственные зажимы KF?
Да, если они соответствуют стандартам размеров ISO-KF, они подойдут. Просто проверьте совместимость материала уплотнительного кольца с типом вашего газа или температурным диапазоном.
Вопрос: Могут ли эти шланги выдерживать давление?
В первую очередь они предназначены для работы в вакууме, но могут выдерживать ограниченное положительное давление в зависимости от конфигурации оплетки и толщины стенки.
Области применения/обслуживаемые отрасли
Гибкие сильфоны KF можно встретить практически во всех областях, связанных с вакуумом. Они используются для соединения камер, насосов и манометров, обеспечивая при этом поглощение вибрации или движение.
Общие отрасли включают:
Системы вакуумного полупроводникового и тонкопленочного осаждения
Аналитические приборы и оборудование для исследований и разработок
Производство фотоэлектрических и солнечных модулей
Медицинские и фармацевтические вакуумные линии
Испытательные комплексы аэрокосмической и оборонной промышленности
Прецизионная оптика, нанесение покрытий и вакуумные печи
Хотя шланг надежен для большинства применений с чистым вакуумом, он не идеален для агрессивных газов или механических нагрузок. Если вы не уверены, просто свяжитесь с нами — мы поможем вам подобрать правильный тип шланга и соединение.
| Позиция | Стандартная гофрированная трубка | Гофрированная трубка для высокого вакуума |
|---|---|---|
| Толщина | 0,28 мм | 0,2 мм (КФ16/КФ25) / 0,25 мм (КФ40/КФ50) |
| Тип гофрирования | Нерегулярный | Кольцевой тип |
| Подача | Нерегулярный | 5 / 6,5 / 8 / 9 |
| Сварка процесса | Бытовой сварщик, ручная сварка, оксидное обесцвечивание. | Процесс вакуумной сварки, гладкий сварной шов |
| Материал | Нержавеющая сталь | нержавеющая сталь 304 |
| Внешний диаметр | Нерегулярный | 26/34/53/64 |
| Диаметр зажима | 30, 40, 55, 75 мм | 30, 40, 55, 75 мм |
| Абсолютный вакуум | ≥ 5 Па | 1×10⁻⁹ Па (0,000000001 Па) |
| Скорость утечки | Грубый вакуум (нерегулярный) | ≤ 5×10⁻¹⁰ Па·м³/с |
| Гибкость | Относительно твердый, можно слегка согнуть. | Мягкий, гибкий, растяжимый, сжимаемый |
| Приложения | Бытовой вакуумный насос, водокольцевой насос, вакуумный генератор, газоотводная линия. | Комбинированные насосы, молекулярные насосы, диффузионные насосы, механические бустерные насосы, вакуумные печи |
Процесс изготовления сильфонов технически сложен. Для проверки качества требуется испытание на утечку гелием.
Такие факторы, как процесс сварки, марка нержавеющей стали, толщина стенок, шаг гофра и усталость металла, влияют на вакуумную герметичность и гибкость. Пожалуйста, выберите подходящую модель в соответствии с требованиями вашего приложения.
