Металлические крепления являются очень гибкими, точные механические компоненты, широко используемые в различных промышленных применениях для их способности поглощать движение, вибрацию и давление. Их уникальная конструкция делает их идеальными для размещения осевых, боковых и угловых смещений. Но не все металлические крепления созданы равными. Существуют различные типы, разработанные для конкретного использования, каждый с уникальными структурными характеристиками и механическими преимуществами. В этой статье мы рассмотрим основные типы металлических сильфонов, их конструкцию, функции и где каждый тип наиболее эффективно используется.
Что такое металлические крепления?

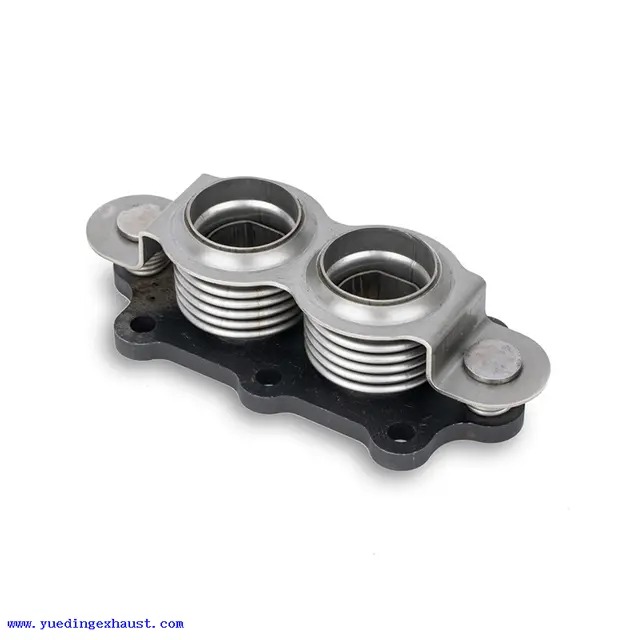

Металлические сингоны являются гибкими, гофрированные трубки, изготовленные из металла, которые могут сжимать, расширять или сгибаться, не теряя структурной целостности. Они выполняют критические функции в механических системах, таких как поглощение теплового расширения, изоляция вибрации, содержание давления и герметизирующие среды. Эти компоненты, изготовленные из из нержавеющей стали, Inconel, Hastelloy или Titanium, обеспечивают долговечность и сопротивление коррозии и усталости.
Конструкция металлического реже включает в себя свертывание или 'волны ', образованные в рамках таких процессов, как гидроформирование, механическое образование или сварка. Эта замысловатая конструкция позволяет металлическим сильням обеспечивать точное, повторяемое движение даже в экстремальных условиях эксплуатации.
Основные классификации металлических сильфонов
Металлические крепления могут быть классифицированы несколькими способами - с помощью их метода строительства, функции производительности и типа смещения, которое они разместят. Ниже приведены первичные классификации:

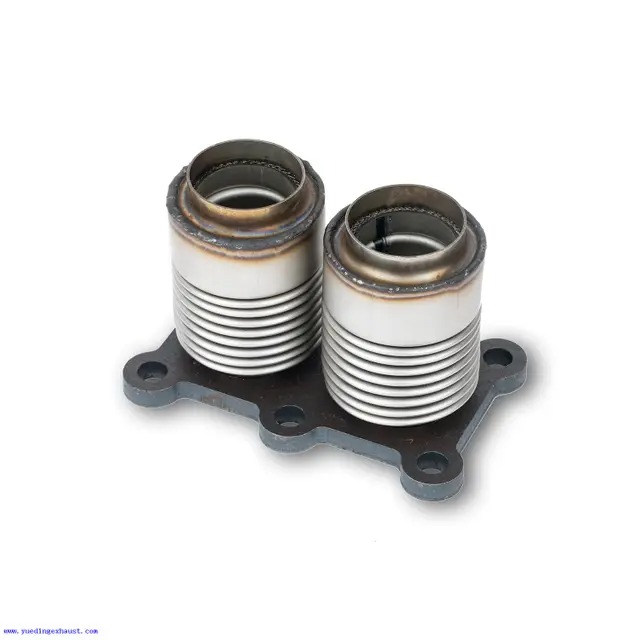

1. образованный (гидроформированные или механически образованные) сильфоны
Сформированные сильфоны создаются из одной металлической трубки с использованием гидроформирования или механического расширения. При гидроформировании давление жидкости используется для формирования свертков в металл. Этот процесс позволяет создавать тонкостенные, очень гибкие синхронизации, которые предлагают отличный велосипедный срок службы.
Преимущества:
Бесплатная конструкция снижает риск утечек.
Эффективно для масштабного производства.
Отлично подходит для приложений, требующих высокой гибкости.
Приложения:
2. Сварные сильфоны
Сварные крепления изготовлены из отдельных металлических диафрагм, которые сварены вместе на их внутренних и внешних диаметрах. Этот метод обеспечивает чрезвычайно точную настройку с точки зрения толщины стенки, диаметра и формы свертки.
Преимущества:
Превосходная производительность в вакууме и приложениях давления.
Высокая усталостная жизнь и точное движение.
Настраивается для высокоспециализированных приложений.
Приложения:
3. Электроформованные сильфоны
Электроформированные сильфоны изготавливаются с использованием электроосаждения, процесс, в котором ионы металлов осаждаются на оправку для создания ультратонких слоев. Как только желаемая толщина достигается, оправку удаляется, оставляя позади очень гибкий, бесшовный сильфов.
Преимущества:
Чрезвычайно тонкие стены обеспечивают возможности микро-движения.
Идеально подходит для миниатюрных или деликатных систем.
Высокая точность и повторяемость.
Приложения:
4. Осевые крепления
Осевые крепления специально предназначены для поглощения осевого смещения, которое происходит, когда две точки движутся ближе или дальше друг от друга вдоль той же оси. Эти крепления часто встречаются в системах трубопроводов для поглощения теплового расширения и сокращения.
Преимущества:
Эффективно поглощает осевое движение.
Защищает системы от напряжения из -за термического велосипеда.
Часто поставляется с конечными фитингами для легкой установки.
Приложения:
5. Боковые сильфоны
Боковые сильфоны предназначены для поглощения движения от стороны в сторону или смещения между подключенными системами. Обычно они включают в себя одно или два слоя металла, в зависимости от требований давления и гибкости.
Преимущества:
Идеально подходит для смещения или условий смещения.
Позволяет двигаться, не повреждая точки соединения.
Может объединить осевые и боковые возможности.
Приложения:
Системы HVAC.
Танкерские соединения.
Мостовые экспансии.
6. Угловые крепления
Угловые сингоны поглощают вращательное или изгибное движение между компонентами. Они особенно полезны в системах с частыми изменениями направления или вибрацией.
Преимущества:
Компенсирует угловое отклонение.
Подходит для систем с изменениями направления.
Предотвращает напряжение крутящего момента на суставы.
Приложения:
Сравнение таблицы металлических сильфонов типов
| Метод конструкции | типа | основное движение поддерживает | типичные применения |
| Сформировали сильфоны | Гидроформирование/механическое | Осевой | Аэрокосмическая, медицинские устройства |
| Сварные сильфоны | Сварные диафрагмы | Осевой, боковой, угловой | Вакуум, криогеника, инструментария |
| Электроформированные сильфоны | Электрооткрытие | Микросевой | Защита, оптические системы |
| Осевые крепления | Любой | Осевой | Трубопроводы, электростанции |
| Боковые сильфоны | Любой | Боковой | HVAC, мосты |
| Угловые крепления | Любой | Угловой | Выхлопные газы, турбины |
Часто задаваемые вопросы (часто задаваемые вопросы)
Q1: Какой материал лучше всего подходит для металлических сильфонов?
О: нержавеющая сталь наиболее часто используется из -за ее превосходной коррозионной стойкости и долговечности. Inconel и Hastelloy выбираются для высокотемпературной или агрессивной химической среды.
Q2: Могут ли металлические синхролы выдержать высокое давление?
О: Да, особенно сварные и электроформированные сильфоны предназначены для среды высокого давления. Всегда консультируйтесь с рейтингами давления, специфичными для дизайна.
Q3: Как долго продержится металлическое сильфов?
A: Их продолжительность жизни варьируется в зависимости от материала, дизайна и использования. Например, сварные сильфоны могут длиться миллионы циклов, если они правильно спроектированы и поддерживаются.
Заключение
Металлические крепления являются критическими компонентами в бесчисленных механических и промышленных системах. Понимая различные типы-сформированные, сварные, электроформированные и функциональные, как осевые, боковые и угловые сильня-вы можете выбрать правильное решение для вашего применения. Их гибкость, долговечность и способность работать в экстремальных условиях делают их незаменимыми в аэрокосмической промышленности, медицинской, электроэнергии и многом другом. Выбор правильного типа обеспечивает не только эффективность системы, но и долгосрочную экономическую эффективность и безопасность.
