Диафрагма датчика нержавеющей стали

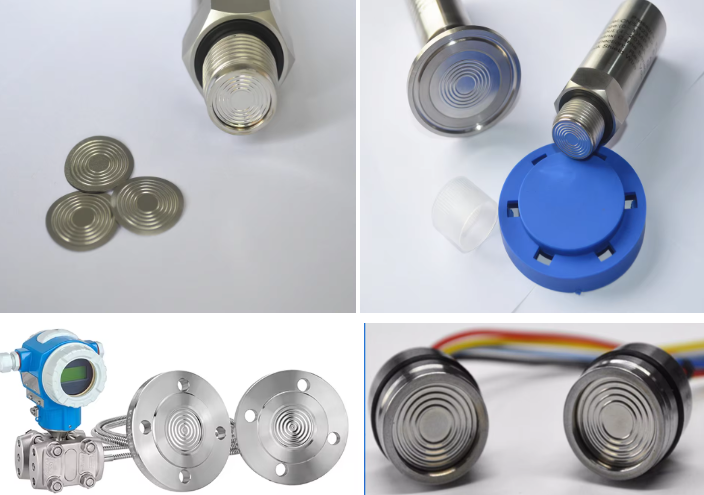

Сценарии применения: датчики давления, передатчики давления, гидравлические и пневматические приборы, системы мониторинга химической жидкости.
Процессы производства: штамповка с ЧПУ, лазерная резка, сварка тига, точная полировка.
Особенности: устойчивая к коррозии, высокая чувствительность, отличная механическая стабильность.
Настройка: варианты материала включают 316L, 304 или дуплекс из нержавеющей стали; Доступно с сварными краями, поверхностной обработкой или нестандартной толщиной и диаметром.

штат:



Запрос цены Добавить в корзину

Описание продукта

Описание продукта

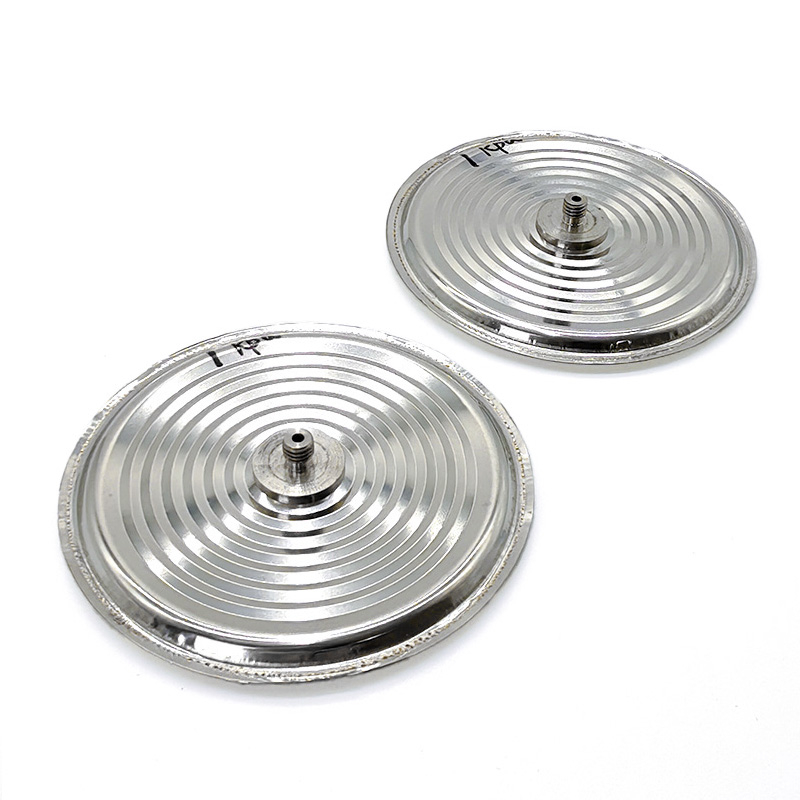

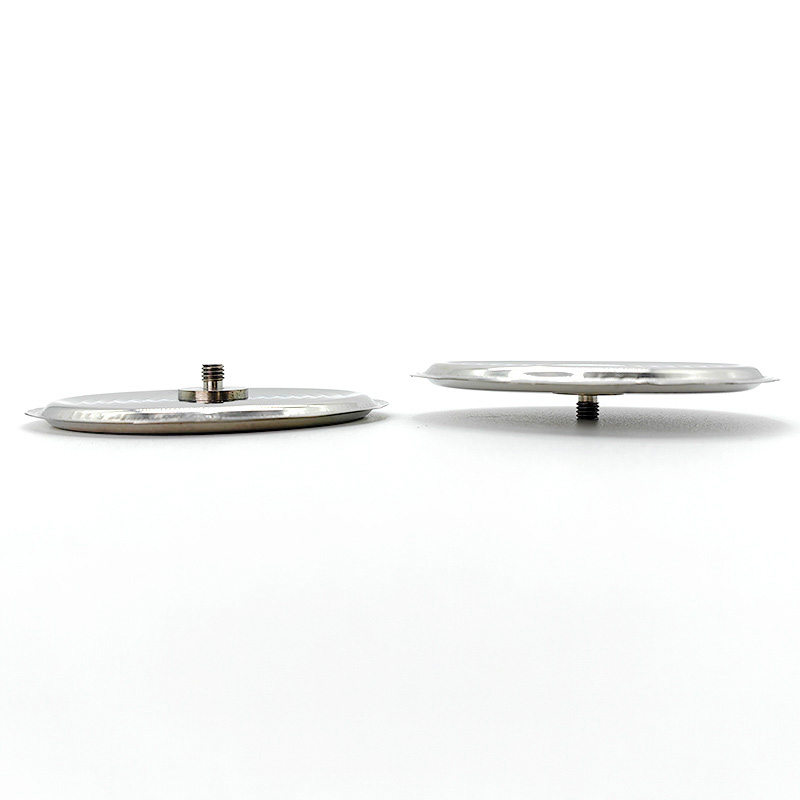

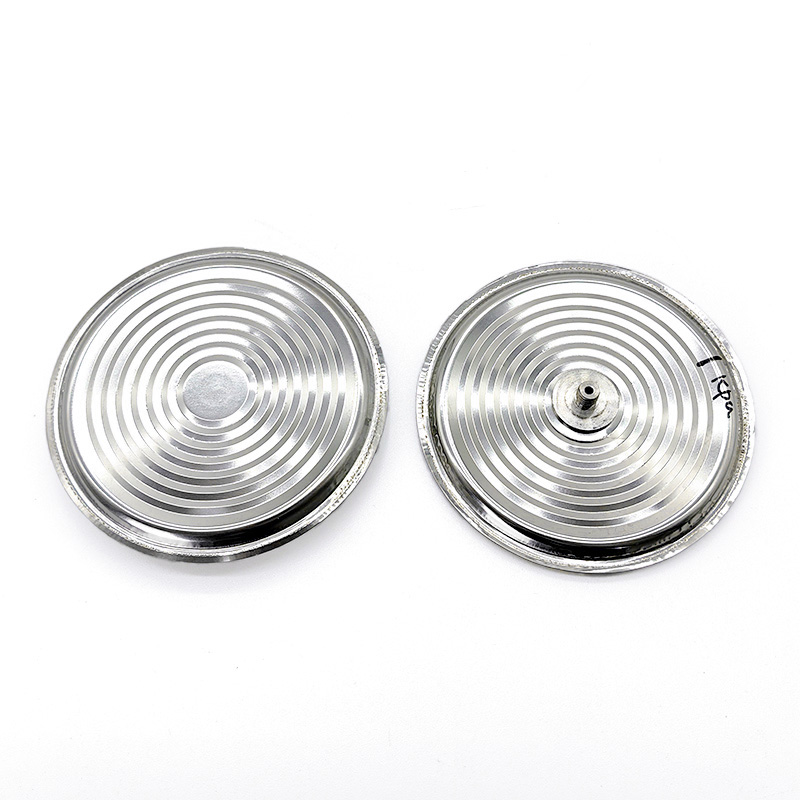

Наши диафрагмы нержавеющей стали разработаны специально для использования в датчиках и передатчиках давления, предлагая высокую чувствительность, химическую стойкость и превосходную производительность усталости. Изготовленные с использованием 316L или других коррозионных нержавеющих сталей, эти диафрагмы обеспечивают стабильные и точные показания в суровых промышленных средах.

Благодаря расширенной сварке, полировке и формированию методов формирования каждая диафрагма обеспечивает постоянную толщину и управление отклонениями. Для зондирования давления жидкости, газовых применений или запечатанных систем приборов, наши диафрагмы датчика являются идеальным выбором для производителей и производителей приборов, требующих точности и надежности.

Диапазон размера	типа продукта (мм)	толщины (мм)	Материалы	. Указания
Датчик диафрагма	φ12 - φ35	Δ0.02 - Δ0.3	Hastelloy C-276, Titanium, Tantalum, 316L, 304L, Monel	Пользовательская обработка на основе рисунков или образцов клиентов
Диафрагма переключения давления	Φ18 - φ30	—	То же, что и выше	Пользовательская обработка на основе рисунков или образцов клиентов
Диафрагма давления	Φ20 - φ180	—	То же, что и выше	Пользовательская обработка на основе рисунков или образцов клиентов
Диафрагма клапана диафрагма	Φ25 - φ180	—	То же, что и выше	Пользовательская обработка на основе рисунков или образцов клиентов

Спецификация Примечание. Мы можем настраивать металлические диафрагмы любого размера и материала, а также полосатые накладные для штампованных диафрагм для удовлетворения ваших требований.

*Гофрированная диафрагма -это тип эластичного элемента тонко-оболочки. Диафрагма представляет собой круглую мембранную, гибкую чувствительную компонент. Когда различные давления (или силы) применяются к обеим сторонам диафрагмы, он деформируется в сторону с более низким давлением, в результате чего его центр создает смещение, которое пропорционально соответствует разности давлений.

Из -за большого количества взаимосвязанных параметров конструкция гофрированной диафрагмы довольно сложная. В большинстве инструментов на основе смещения и метров диафрагма необходима для создания упругого смещения, которое, по крайней мере, на том же порядке, что и его толщина. Толщина диафрагмы выбирается на основе величины приложенного давления.
