Наши подпружиненные зажимы с Т-образным болтом состоят из ленты из нержавеющей стали, болтов, гаек и высокопрочной пружины из стали SS201 или SS304 в стандартной комплектации. В версии для тяжелых условий эксплуатации используется оцинкованная пружина с двумя шайбами для дополнительной грузоподъемности и устойчивости. Лента обычно имеет ширину 19 мм и толщину 0,6 мм и отполирована для предотвращения повреждения поверхности шланга. Болты могут быть прямыми или изогнутыми, а гайки доступны в вариантах с металлической стопорной пластиной или нейлоном, на выбор доступны цвета, включая стандартный синий или белый для нейлоновых гаек.

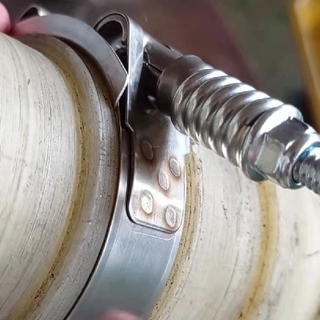

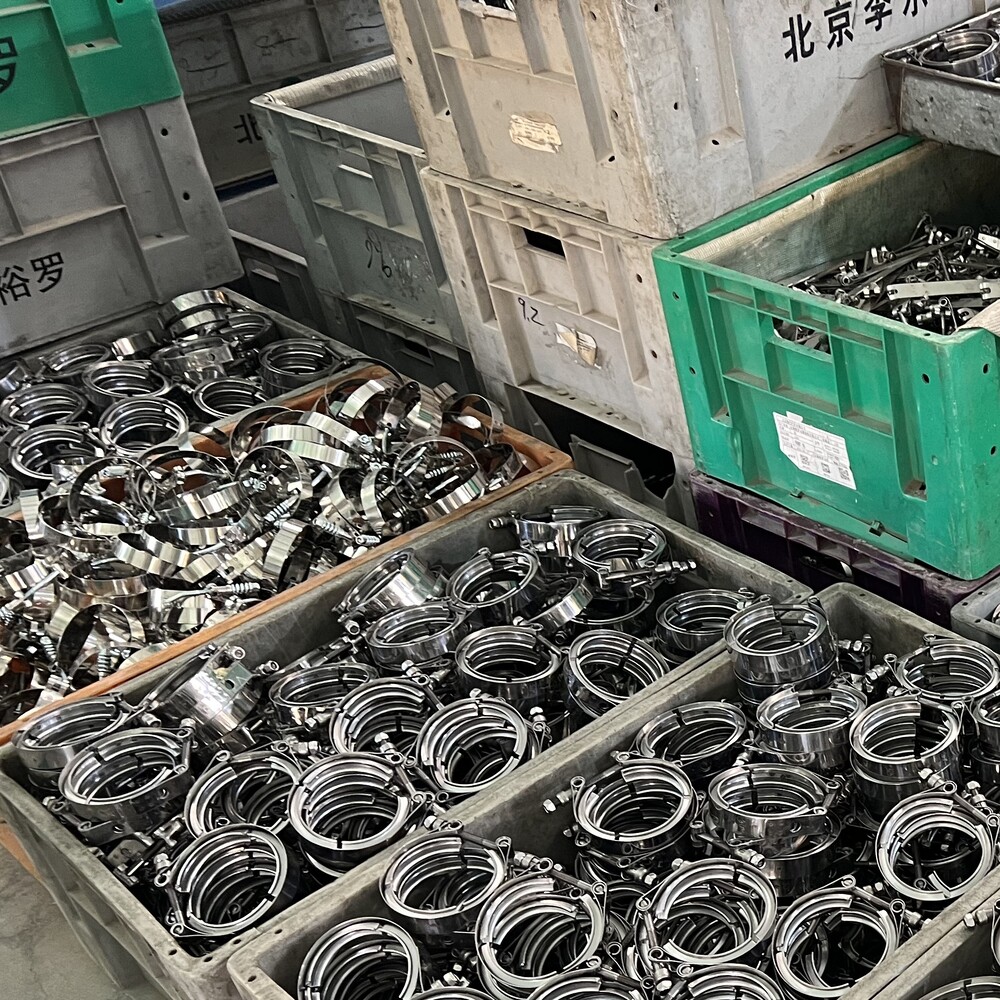

Эти хомуты обеспечивают улучшенное сопротивление крутящему моменту и кручению благодаря конструкции спиральной пружины, а язычок Т-образного болта может быть фланцевым для защиты шлангов во время установки. Стандартный крутящий момент составляет 12–15 Нм, а в зажимах большого диаметра более 70 мм используются гайки M8, тогда как в обычных размерах используются M6. Наша производственная линия обеспечивает стабильное качество партий, проверяя размеры, нагрузку пружины и качество поверхности в соответствии с промышленными и автомобильными требованиями. Для заказов в больших объемах доступны нестандартные размеры, специальные материалы и опции OEM.

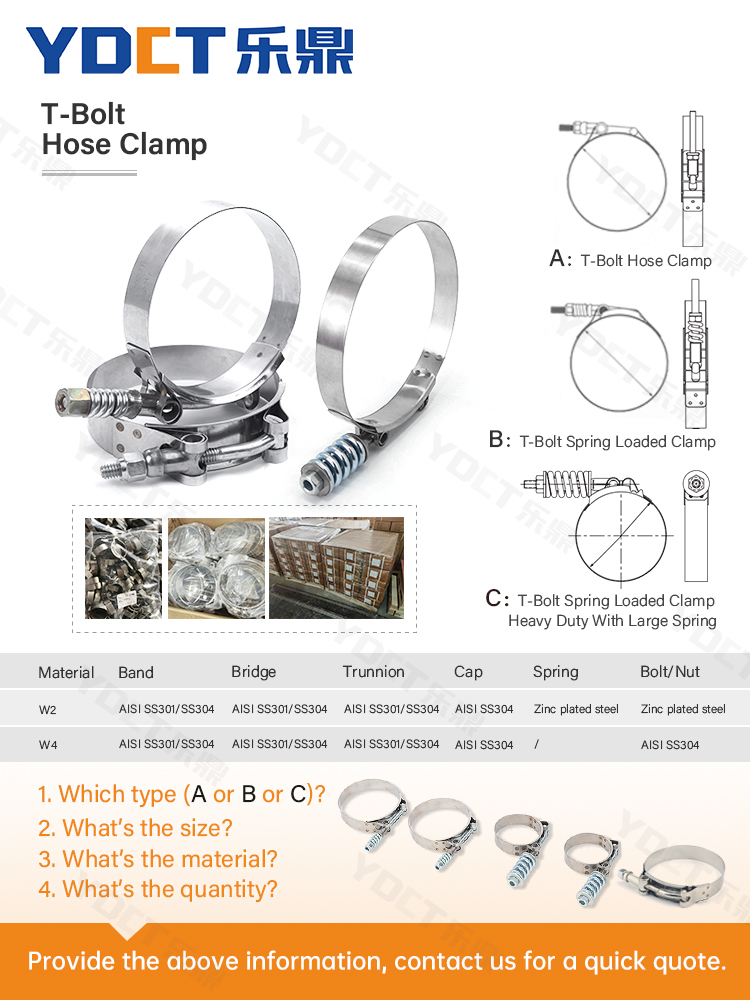

Т-образный хомут для шланга | Пружинный зажим с Т-образным болтом, стандартный режим работы, с небольшой пружиной | Т-образный пружинный зажим для тяжелых условий эксплуатации с большой пружиной |
Номер САЭ. | Размер | Номер САЭ. | Размер | Размер |
Дюйм | мм | Дюйм | мм | Дюйм | мм |
/ | 1 1/4–1 7/16 | 32-37 | / | / | / | 2 1/8-2 7/16 | 54-62 |
/ | 08.13-19.16 | 35-40 | / | / | / | 2 1/4–2 9/16 | 57-65 |
/ | 1 1/2-1 11/16 | 38-43 | / | / | / | 2 1/8-2 11/16 | 60-68 |
/ | 1 5/8-1 7/8 | 41-46 | / | / | / | 2 1/2-2 13/16 | 64-72 |
28 | 1 3/4 -2 | 44-52 | / | / | / | 2 5/8-2 15/16 | 67-75 |
30 | 1 13/16-2 1/16 | 46-54 | / | / | / | 2 3/4-3 1/16 | 70-78 |
34 | 1 15/16-2 1/4 | 50-58 | 34 | 1 15/16-2 1/4 | 50-58 | 2 7/8–3 3/16 | 73-81 |
40 | 2 1/8-2 7/16 | 54-62 | 40 | 2 1/8-2 7/16 | 54-62 | 3-3 5/16 | 76-84 |
46 | 2 5/16-2 5/8 | 59-67 | 46 | 2 5/16-2 5/8 | 59-67 | 3 1/16-3 3/8 | 78-86 |
52 | 2 1/2-2 13/16 | 64-72 | 52 | 2 1/2-2 13/16 | 64-72 | 3 1/8-3 7/16 | 80-87 |
58 | 2 11/16-3 | 69-77 | 58 | 2 11/16-3 | 69-77 | 3 1/4–3 9/16 | 83-91 |
64 | 2 7/8–3 3/16 | 73-81 | 64 | 2 7/8–3 3/16 | 73-81 | 3 3/8-3 11/16 | 86-94 |
70 | 3 1/16-3 3/8 | 78-86 | 70 | 3 1/16-3 3/8 | 78-86 | 3 1/2-3 13/16 | 89-97 |
76 | 3 1/4–3 9/16 | 83-91 | 76 | 3 1/4–3 9/16 | 83-91 | 3 9/16-3 7/8 | 91-98 |
82 | 3 7/16-3 3/4 | 88-96 | 82 | 3 7/16-3 3/4 | 88-96 | 3 5/8-3 15/16 | 92-100 |
88 | 3 5/8-3 15/16 | 92-100 | 88 | 3 5/8-3 15/16 | 92-100 | 3 3/4-4 1/16 | 95-103 |
94 | 3 13/16-4 1/8 | 97-105 | 94 | 3 13/16-4 1/8 | 97-105 | 4 1/16-4 3/8 | 103-111 |
100 | 4-4 5/16 | 102-110 | 100 | 4-4 5/16 | 102-110 | 4 1/8-4 7/16 | 105-122 |
108 | 4 1/4-4 9/16 | 108-116 | 108 | 4 1/4-4 9/16 | 108-116 | 4 1/2-4 9/16 | 108-116 |
116 | 4 1/2-413/16 | 114-122 | 116 | 4 1/2-4 13/16 | 114-122 | 4 1/2-4 13/16 | 114-122 |
124 | 4 3/4-5 1/16 | 121-129 | 124 | 4 3/4-5 1/16 | 121-129 | 4 9/16-4 7/8 | 116-124 |
132 | 5-5 5/16 | 127-135 | 132 | 5-5 5/16 | 127-135 | 5-5 5/16 | 127-135 |
140 | 5 1/4-5 9/16 | 134-142 | 140 | 5 1/4-5 9/16 | 134-142 | 5 1/4-5 9/16 | 133-141 |
148 | 5 1/2-5 13/16 | 140-148 | 148 | 5 1/2-5 13/16 | 140-148 | 5 1/2-5 13/16 | 140-148 |
156 | 5 3/4-6 1/16 | 146-154 | 156 | 5 3/4-6 1/16 | 146-154 | 5 4.03-61.16 | 146-154 |
164 | 6-6 5/16 | 153-161 | 164 | 6-6 5/16 | 153-161 | 6-6 5/16 | 152-160 |
172 | 6 1/4-6 9/16 | 159-167 | 172 | 6 1/4-6 9/16 | 159-167 | 6 1/4-6 9/16 | 159-167 |
180 | 6 1/2-6 13/16 | 165-173 | 180 | 6 1/2-6 13/16 | 165-173 | 6 1/2-6 13/16 | 165-173 |
Материал | Группа | Мост | цапфа | Кепка | Весна | Болт/гайка |
W2 | АИСИС301/ СС304 | АИСИС301/ СС304 | АИСИС301/ СС304 | АИСИС304 | Цинковая сталь | Цинковая сталь |
W4 | АИСИС301/ СС304 | АИСИС301/ СС304 | АИСИС301/ СС304 | АИСИС304 | / | АИСИС304 |
Больше размера и материала могут быть предоставлены в соответствии с требованиями клиентов. Выше данные только для справки.
Часто задаваемые вопросы
1. Какие материалы используются для изготовления тяжелого подпружиненного зажима с Т-образным болтом?
Для лент мы используем нержавеющую сталь SS201 и SS304, оцинкованные пружины для тяжелых версий и высококачественные металлические или нейлоновые гайки. При больших объемах заказов доступны нестандартные материалы.
2. Какие шланги совместимы с этими хомутами?
Подходит для гидравлических шлангов, шлангов охлаждающей жидкости, воздушных шлангов, химических шлангов и всасывающих шлангов в грузовых автомобилях, машинах, морском и промышленном оборудовании.
4. Доступны ли нестандартные размеры или маркировка OEM?
Да, мы можем изготовить продукцию в соответствии с вашими спецификациями, включая диаметр, ширину, тип пружины, тип гайки и индивидуальную маркировку.
5. Какой крутящий момент следует применять при установке?
Стандартный крутящий момент составляет 12–15 Нм. Для хомутов большого диаметра может потребоваться более высокий крутящий момент в зависимости от требований к шлангу и системе.
