| Этот сверхпрочный хомут для труб с резиновой футеровкой предназначен для фиксации труб там, где нельзя игнорировать шум, вибрацию и движение. Стальной корпус придает базовую прочность, а резиновая вставка из EPDM помогает снизить шум и небольшую вибрацию от трубопроводов, особенно в линиях HVAC, сантехнических системах и каркасах оборудования. Мы используем двухвинтовую конструкцию, поэтому вы можете более равномерно отрегулировать хомут в соответствии с реальным внешним диаметром трубы. Комбинированная гайка M8/M10 предоставляет больше возможностей монтажа с помощью резьбовых стержней или шпилек, что полезно на месте, когда условия установки не фиксированы. В YDCT мы в основном поставляем стандартные размеры для распространенных типов труб, но для проектных заказов мы по-прежнему можем регулировать толщину полосы, резиновый профиль или тип гайки в зависимости от того, как хомут будет фактически использоваться. | |||||||||
Описание продукта
Этот зажим предназначен для ситуаций, когда трубы необходимо надежно закрепить, но при этом требуется звукоизоляция. Во многих зданиях и промышленных установках шум исходит не от самой трубы, а от вибрации, передаваемой на стены, кронштейны или рамы. Зажим для труб с резиновым покрытием помещает вставку из EPDM между трубой и стальной лентой. Это помогает снизить вибрацию и избежать прямого контакта с металлом, что важно для контроля шума и уменьшения коррозии контактов с течением времени. Он подходит для жилых зданий и промышленных объектов, где соблюдаются требования к звукоизоляции DIN 4109.

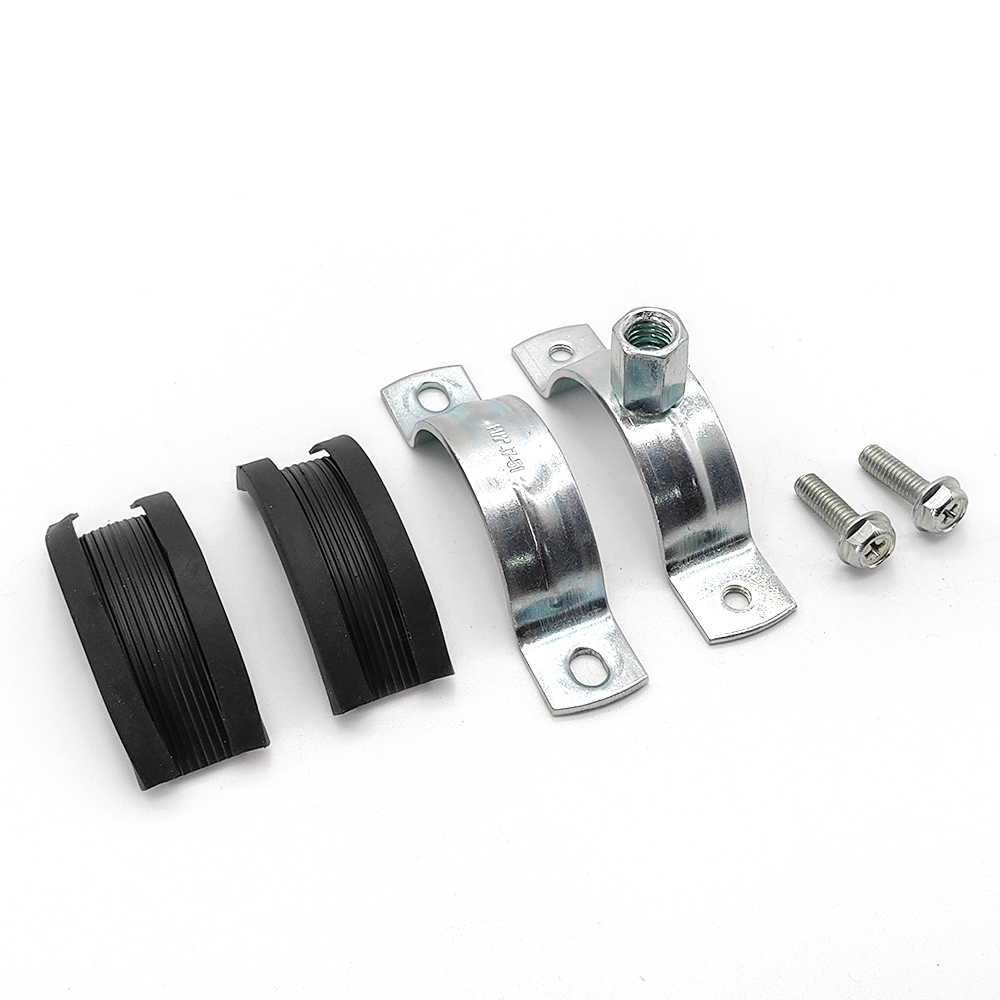

Двухвинтовая конструкция предназначена не только для прочности. Это позволяет хомуту открываться шире и лучше адаптироваться к трубам разного внешнего диаметра. В реальной установке трубы не всегда идеально круглые или точно такого же размера, как на чертеже. Два винта помогут вам отрегулировать более равномерно и уменьшить нагрузку на одну сторону.
По сравнению с легкими одновинтовыми зажимами эта конструкция больше подходит для диапазонов легких и средних нагрузок, а в некоторых размерах при правильной установке может выдерживать более высокие нагрузки. Широкий угол открытия также облегчает установку в условиях ограниченного пространства.

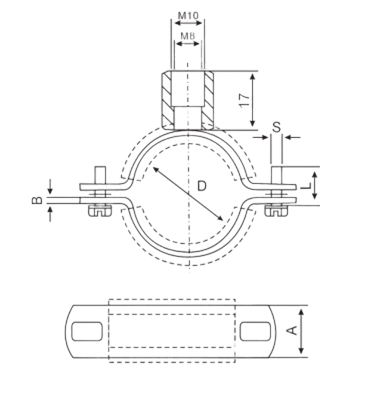

| Размер | Д (мм) | Дюйм | А*Б (мм) | С*Л | ПК / Коробка |
| 15 | 12 – 15 | 1/4 дюйма | 20*2,0 | М6*15 | 50 |
| 18 | 15 – 19 | 3/8 дюйма | 20*2,0 | М6*15 | 50 |
| 22 | 20 – 25 | 1/2 дюйма | 20*2,0 | М6*15 | 50 |
| 28 | 26 – 30 | 3/4 дюйма | 20*2,0 | М6*15 | 50 |
| 35 | 32 – 36 | 1 ' | 20*2,0 | М6*15 | 50 |
| 40 | 38 – 43 | 1-1/4 дюйма | 20*2,0 | М6*15 | 50 |
| 48 | 47 – 51 | 1-1/2 дюйма | 20*2,0 | М6*15 | 50 |
| 54 | 53 – 58 | – | 20*2,0 | М6*20 | 50 |
| 60 | 60 – 64 | 2 ' | 20*2,0 | М6*20 | 50 |
| 66 | 63 – 69 | – | 20*2,0 | М6*20 | 50 |
| 70 | 68 – 72 | – | 20*2,0 | М6*20 | 50 |
| 75 | 75 – 80 | 2-1/2 дюйма | 20*2,0 | М6*20 | 50 |
| 80 | 81 – 86 | – | 20*2,0 | М6*20 | 50 |
| 90 | 87 – 92 | 3 ' | 20*2,0 | М6*20 | 50 |
| 102 | 99 – 105 | 3-1/2 дюйма | 20*2,0 | М6*20 | 50 |
| 110 | 107 – 112 | – | 20*2,0 | М6*20 | 50 |
| 115 | 113 – 118 | 4 ' | 20*2,0 | М6*20 | 25 |
| 125 | 125 – 130 | – | 20*2,0 | М6*20 | 25 |
| 140 | 138 – 142 | 5 ' | 20*2,0 | М6*20 | 25 |
| 160 | 158 – 162 | – | 20*2,0 | М6*20 | 25 |
| 166 | 159 – 166 | 6 ' | 20*2,0 | М6*20 | 25 |
| 200 | 199 – 210 | – | 20*2,0 | М6*20 | 25 |
| 220 | 215 – 226 | 8 ' | 20*2,0 | М6*20 | 25 |
| 250 | 247 – 252 | – | 20*2,0 | М6*20 | 25 |
| 315 | 313 – 317 | – | 20*2,0 | М6*20 | 25 |

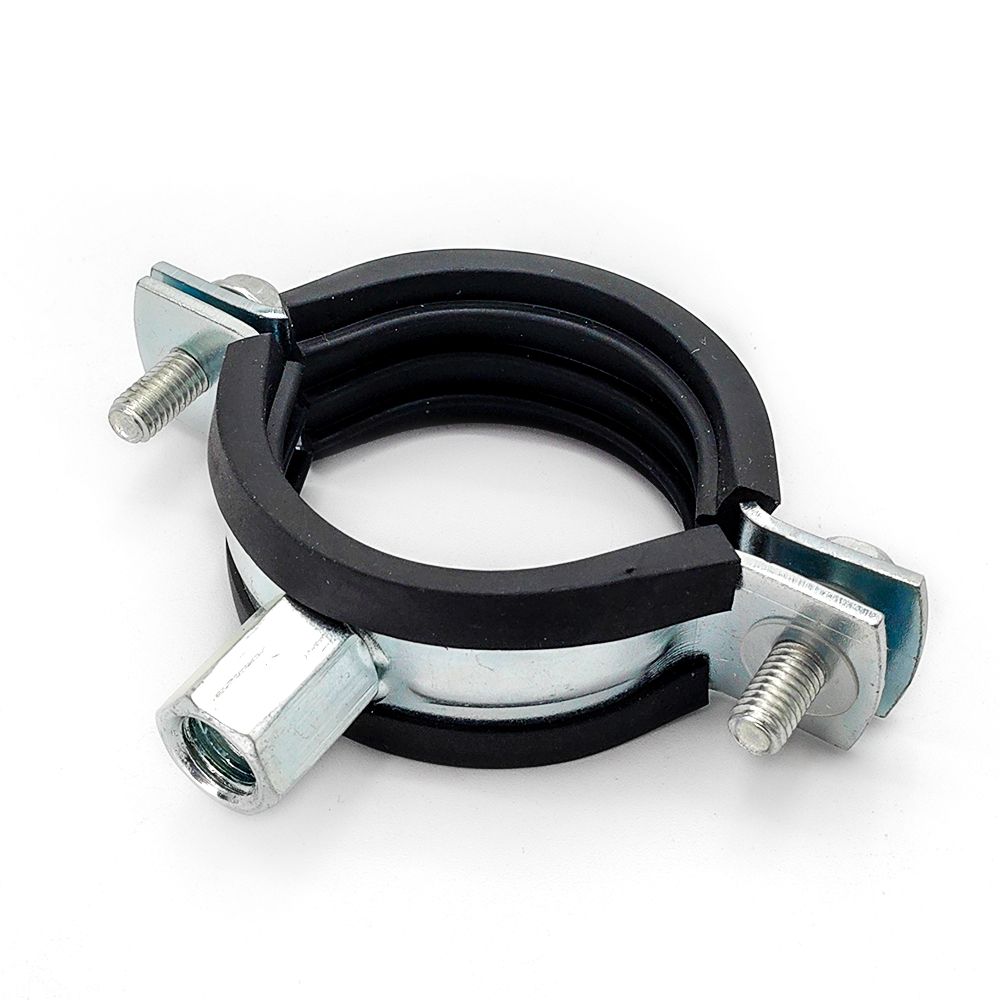

Корпус зажима изготовлен из углеродистой стали с оцинкованной поверхностью. В этом ассортименте продукции мы используем более широкие и толстые ленты, чем обычные зажимы для светильников. В больших размерах толщина полосы увеличивается, что помогает улучшить несущую способность и прочность длительного удержания.
Цинкование выбирают для помещений и полузакрытых помещений. Это не решение проблемы агрессивной коррозии на открытом воздухе, но для стандартных механических помещений, зданий и оборудования это практичный и экономически сбалансированный выбор.

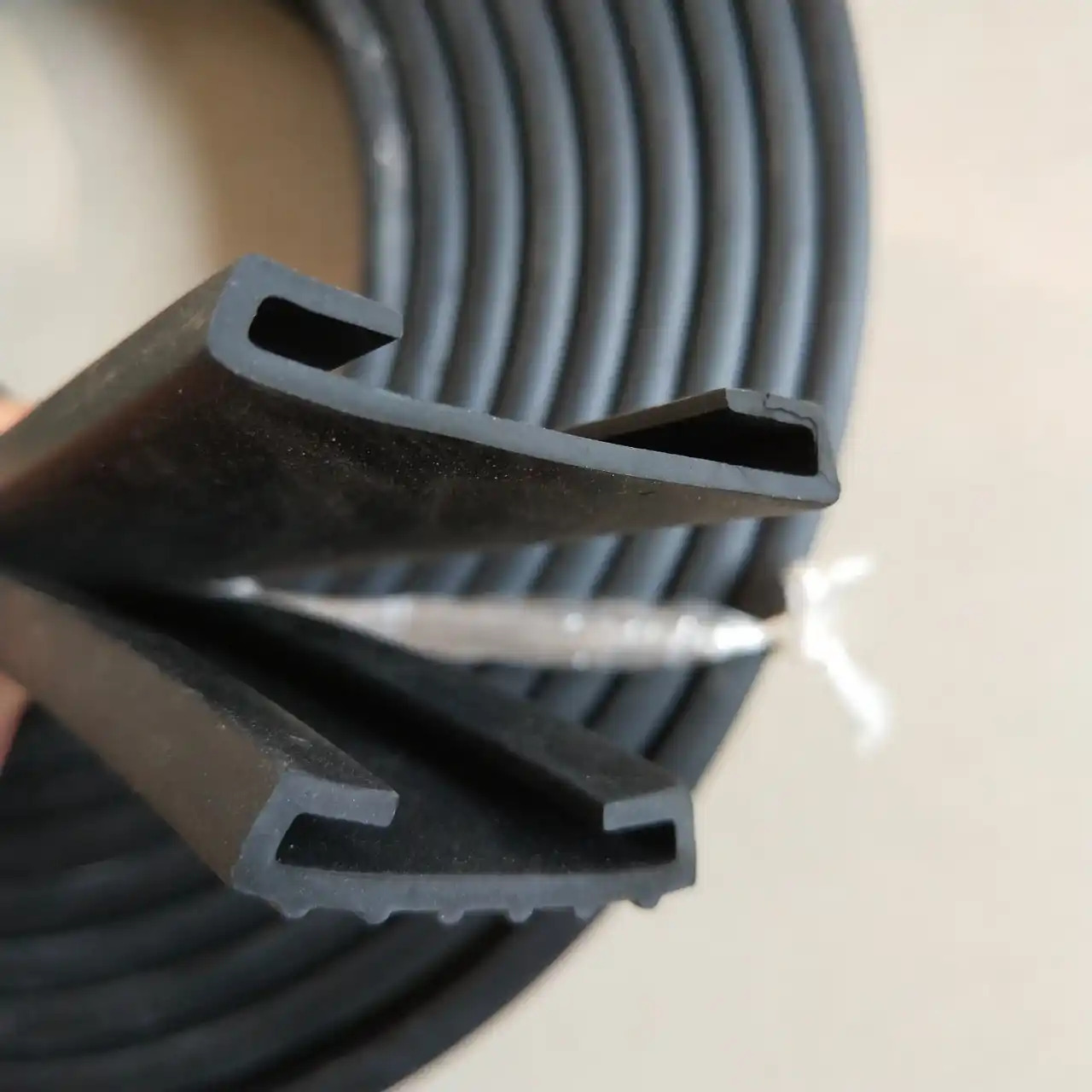

Резиновый профиль из EPDM не содержит силикона и позволяет трубе слегка скользить во время установки, не разрывая резину. После фиксации он обеспечивает звукоизоляцию и гашение вибрации во время работы.
Диапазон температур составляет примерно от -50°C до +110°C, что охватывает большинство систем отопления, вентиляции и общепромышленных трубопроводов. Резина по своей природе является изнашиваемой деталью. В системах с постоянной сильной вибрацией или сильным нагревом при проектировании системы следует учитывать старение резины.
Его можно использовать в полуоткрытых или закрытых помещениях. При длительном воздействии на открытом воздухе цинкование имеет ограничения. Обычно мы предлагаем проверить хомуты из нержавеющей стали, если основной проблемой является коррозия.
M8 — фиксированный размер. Комбинированная гайка M8/M10 обеспечивает большую гибкость установки на месте, особенно для различных кронштейнов или резьбовых стержней.
Нет, резина приклеена внутри зажима. Эта конструкция предназначена для стабильной фиксации, а не для частой разборки.
Да, для стабильных заказов. Мы можем обсудить характеристики резины, маркировку и детали упаковки перед производством.
